Bediening
3.20

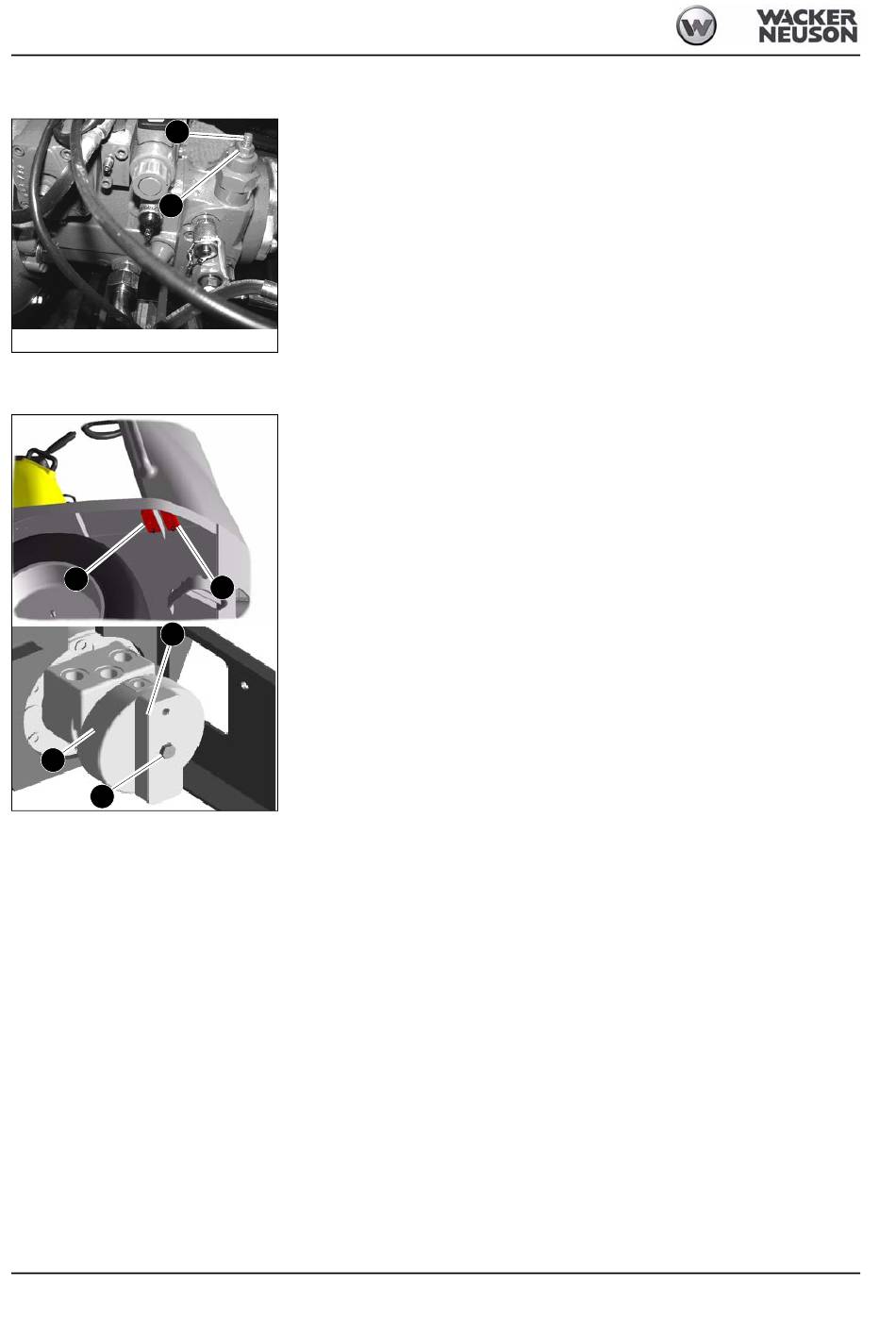

Hogedrukcirculatie openen 2001
1
2
afb. 48: Hogedrukcirculatie openen
3.21
Veerremcilinder losmaken 2001
3
2
1
3
3-32
Aan de linker kant van de pomp onder de bodemplaat bevindt zich boven en onder een
hogedruk-begrenzingsklep.
Werkwijze:
☞
Contramoer SW 14 deel 2 losmaken en tot aan het einde van de schroef uitdraaien
☞
* Schroef met binnenzeskant SW 4 deel 1 indraaien gelijk aan de moer
☞
* Contramoer weer aantrekken
☞
* Nu kan het toestel langzaam (max. 2 km/h) over een korte afstand (max. 1 km) wor-
den weggesleept. Daarna dienen de kleppen weer in werking te worden gezet. Daar-
voor dient in omgekeerde volgorde te werk worden gegaan (schroef tot aan de aanslag
uitdraaien)
☞
Voor het losmaken van de veerremcilinder (1) moeten de op de spatborden voor
bevestigde aftrekinrichtingen (2) worden losgemaakt. Hiervoor moet de zeskantschroef
(3) M12x35 (SW19) worden verwijderd.
☞
De plastic stoppen (4) in het midden van de wielmotor aan de voorkant verwijderen.
☞
Aftrekinrichting aan de voorkant op de wielmotor leggen en met schroef M12x35 beves-
tigen.
☞
Schroef met 42Nm aftrekken totdat het wiel vrij draait.
2
HA 1001/1501/2001 NL - Editie 3.0 * * 12001b330.fm
