Instructies voor de installateur
3.4 - PLAATSING VAN DE KETEL IN EEN STOOKRUIMTE
In het bijzonder dient er aandacht te worden besteed aan de
plaatselijke regelgeving met betrekking tot het plaatsen van
de ketel in de stookruimte, specifiek voor de minimale vrije
ruimte rondom de ketel. De installatie dient te voldoen aan
alle geldende plaatselijke regelgeving op het gebied van stoo-
kruimten, installatie voor verwarming en tapwatervoorzienin-
gen, ventilatie, rookgasafvoeren geschikt voor condense-
rende ketels en elke andere geldende aanvullende .
Bij het bepalen van de plaats van de ketel, dient er rekening
gehouden te worden met de ruimte die noodzakelijk is voor
het verwijderen van de opvangbak.
onder de aluminium elementen aan één van de zijden van
de ketel voor het verrichten van schoonmaakwerkzaamhe-
den
Deze opvangbak kan geplaatst worden van zowel de linker-
als rechterzijde van de condensaatbak.
Indien er geen aanpassingen zijn gedaan moet de rechter-
zijde van de ketel toegankelijk zijn ongeachd de plaatsing
A > 400 mm
B > 400 mm
C = 100 m m
D = 500 mm
16
A
C
van de rookgasbak links of rechts is. Echter wanneer de roo-
kgasbak aan de rechterzijde zit en de opvangbak van deze
zijde moet worden verwijderd, dan moet ook de rookgasafvo-
erflens kunnen worden weggehaald. Indien gewenst kan de
opvangbak worden verplaatst zodat
de montageschroeven aan de tegenoverliggende zijde ko-
men te zitten., onafhankelijk van de plaats van de rookgaskast.
De ketel kan geplaatst worden op een vlakke en voldoende
stevige ondergrond met dezelfde afmetingen als de ketel en
een minimale hoogte van 100 mm (zie fig. 5), om de conden-
saat afvoer sifon te kunnen plaatsen. Het alternatief voor een
verhoogde ondergrond is een 100 mm diepe geul naast de
ketel voor de plaatsing van de sifon (zie fig. 2). Na installatie
zal de ketel perfect horizontaal en stabiel moeten staan, om
geluid en vibraties te beperken.
B
D
Sifon

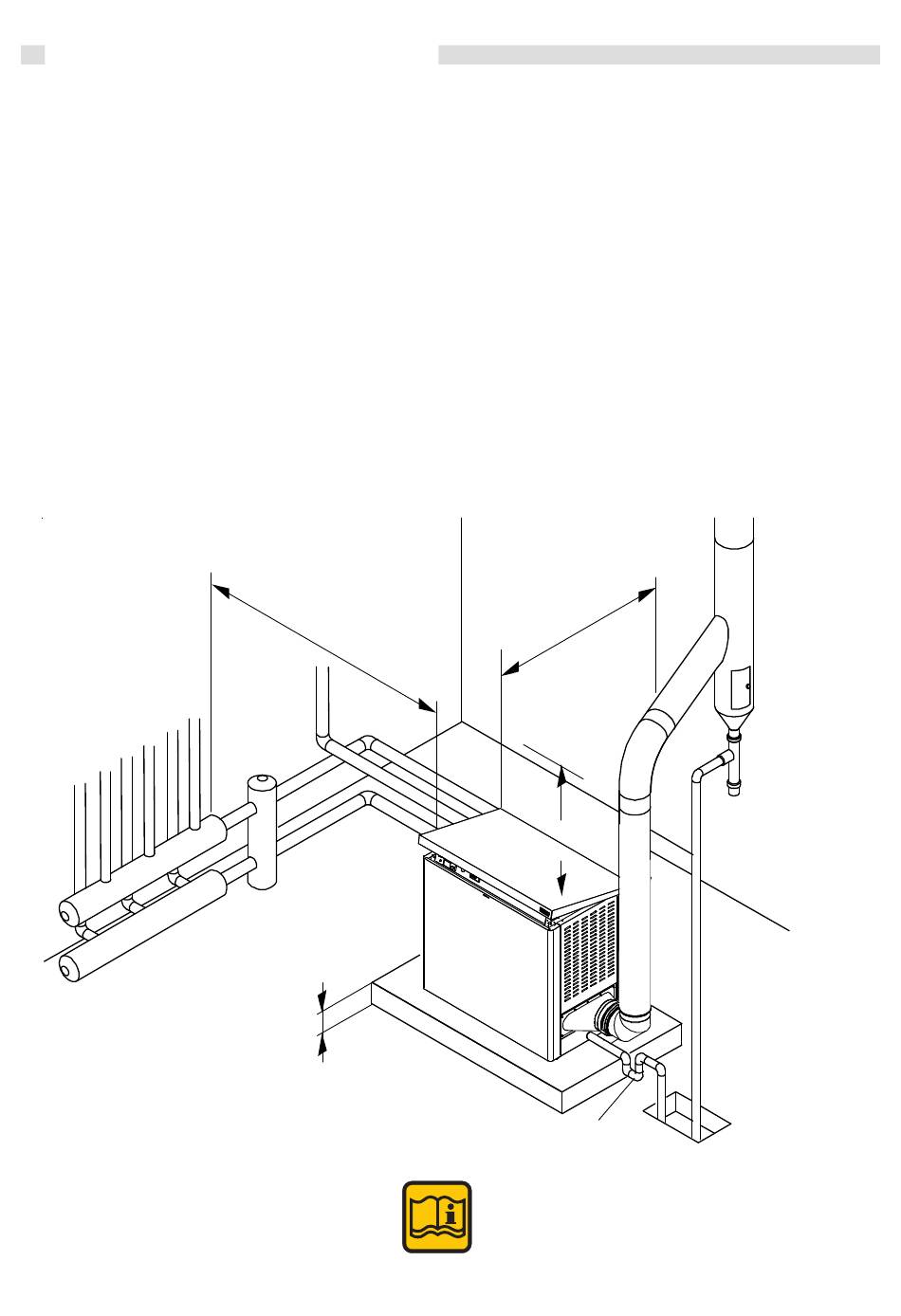

Geef de ketel minimaal de ruimte zoals aangegeven
in de tekening om ervoor te zorgen dat er op normale
wijze onderhoud kan worden uitgevoerd en service kan
worden verleend.
