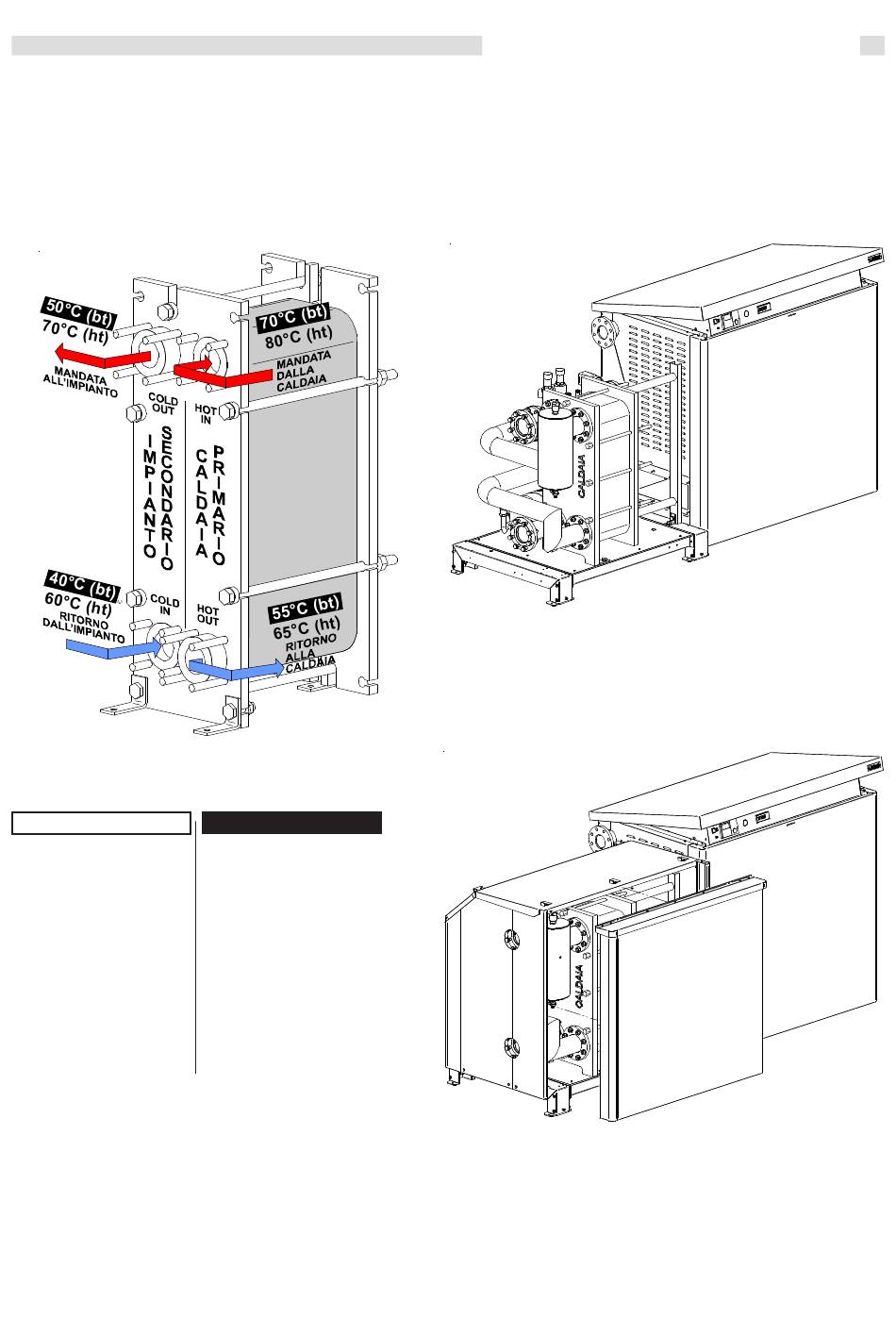

3.14 - PLATENWARMTEWISSELAAR
platenwarmtewisselaar heeft het voordeel van het
Een
houden van de twee gescheiden hydraulische circuits
(primair en secundair), de bescherming van de ketel, maakt
het ook mogelijk later, met de toevoeging of verwijdering
van extra platen, om het systeem aan te passen aan
veranderende behoeften. Unical heeft een reeks van diverse
uitvoeringen.
Separatorplaten circuits:
HOGE TEMPERATUUR
KETEL PRIMAIRE
M = 80 °C - R = 65 °C
Secundaire Sysstem
M = 70 °C - R = 60 °C
Modulex
Ext 440 cod. 00362093* Ext 440 cod. 00362098
Ext 550 cod. 00362094* Ext 550 cod. 00362099
Ext 660 cod. 00362095
Ext 770 cod. 00362096
Ext 900 cod. 00362097
COLD OUT plant ontlading
COLD IN
terug van
HOT IN
uitlaat van de ketel
HOT OUT
Keer terug naar de ketel (DN 100)
LAGE TEMPERATUUR
KETEL PRIMAIRE
M = 70 °C - R = 55 °C
Secundaire Sysstem
M = 50 °C - R = 40 °C
Modulex
Ext 660 cod. 00362100
Ext 770 cod. 00362101
Ext 900 cod. 00362102
*
= (DN 50)
(DN 100)
(DN 100)
(DN 100)
Instructies voor de installateur
3.15 - PRIMAIRE RING
Wisselaar met PLAAT
SPINOX COMPO S.
MODULEX 440 - 550:
MODULEX 660:
MODULEX 770:
MODULEX 900:
BOX COVER RING SPINOX COMPO S
MODULEX 440-900:
00362167
00362168
00362169
00362172
00362120
23
