2.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje.
3.
Monteer een tandhouder op elke arm met
behulp van 3 bouten (½" x 1¼")
Draai de bouten aan tot 101,6 N·m.
Opmerking:
De bouten zijn meegeleverd in de
tandenhouderset.

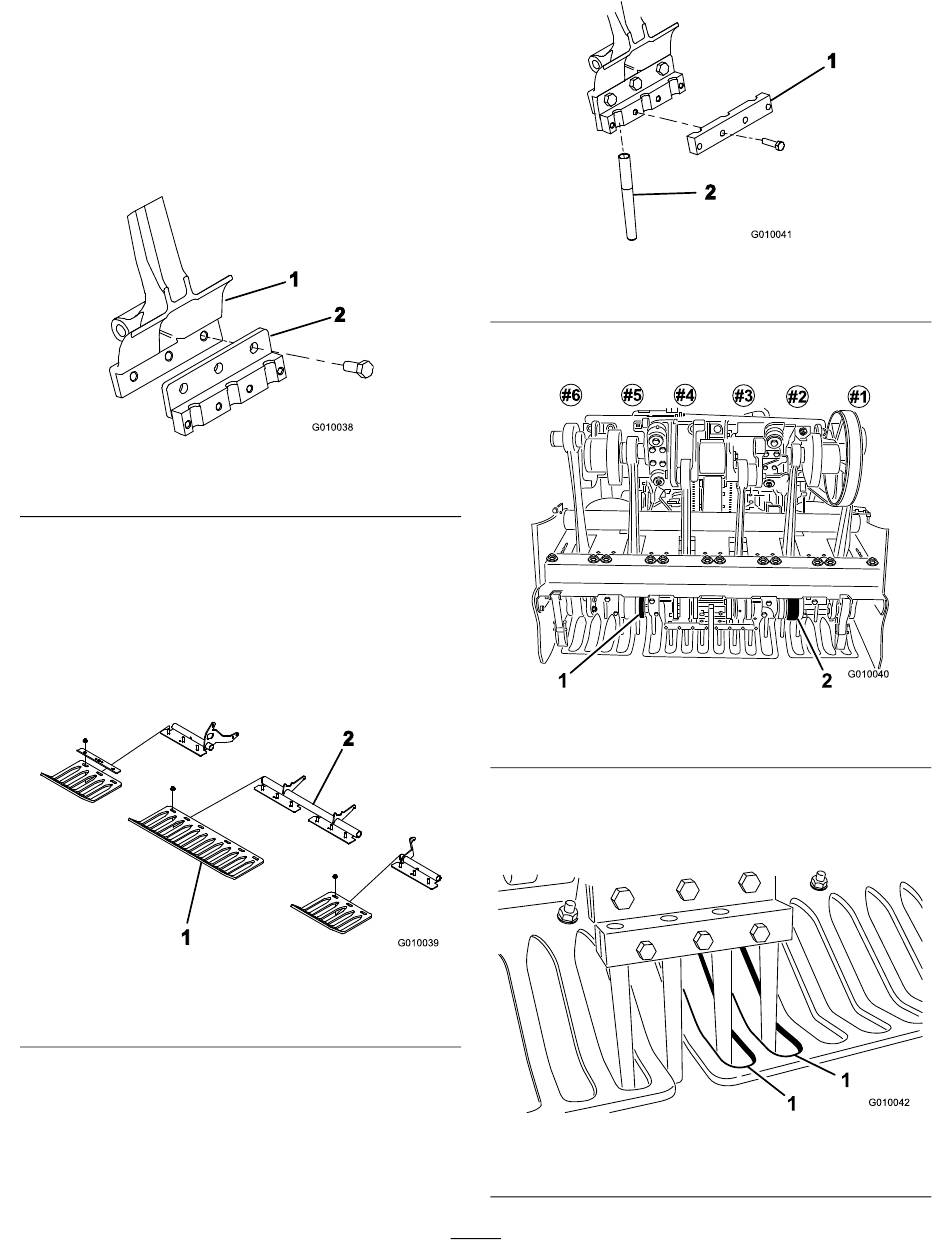

Figuur 23
1. Arm
4.
Monteer de beschermvingers losjes op de
beugels voor de beschermvingers met 4
klemmen en 12 flensmoeren
de bevestigingselementen niet vast aan.
Opmerking:
De klemmen voor de
beschermvingers en de flensmoeren zijn in
de fabriek voor verzending vastgezet aan de
beugels van de beschermvingers
Figuur 24
1. Beschermvinger
5.
Monteer een tandenklem losjes op elke
tandenhouder met 4 tapbouten van ⅜" x 1½"
(Figuur
25). Draai de bouten niet aan.
(Figuur
23).
g010038
2. Tandenhouder
(Figuur
24). Draai
(Figuur
24).
g010039
2. Klem voor
beschermvingers
1. Tandenklem
6.
Monteer de tanden in de houders 2 en 5
26). Draai de bouten vast.
1. Tandenhouder nr. 5
7.
Controleer of de tanden zich in het midden
van de openingen in de beschermvingers
bevinden
(Figuur
beschermvingers en draai de moeren vast.
1. Openingen in de beschermvingers
23
Figuur 25
2. Tand
Figuur 26
2. Tandenhouder nr. 2
27). Verstel indien nodig de
Figuur 27
g010041
(Figuur
g010040
g010042
