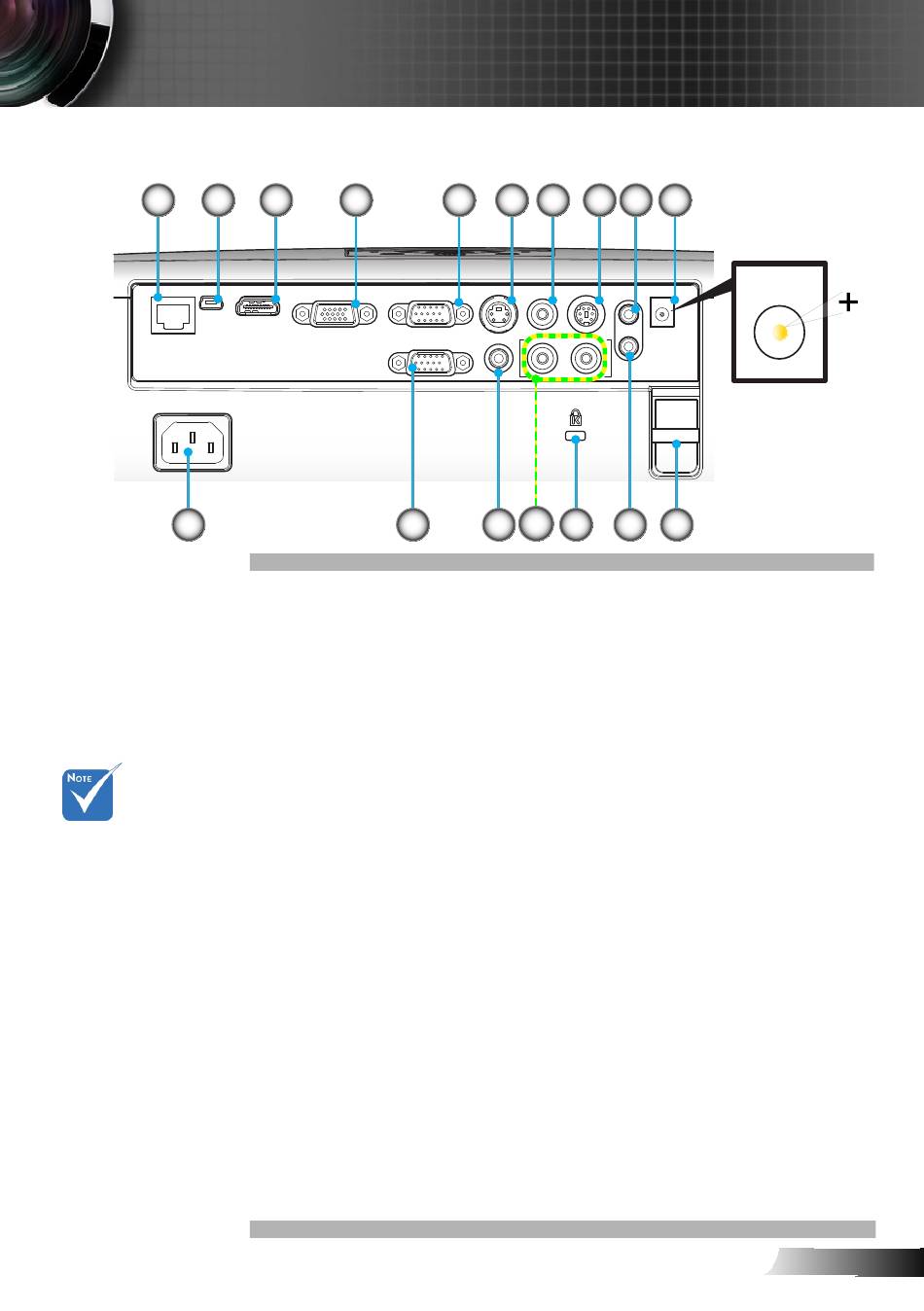

Ingangen/uitgangen
3
4
HDMI
VGA-OUT
VGA1-IN / SCART / YPbPr
VGA2-IN / YPbPr
16
1. Netwerkaansluiting RJ-45
2. USB-aansluiting (aansluiten op de pc voor de functie Af-
standsbediening muis)
3.
HDMI-aansluiting
4. VGA-uitgang (beeldscherm loop-through-uitgang)
5. VGA1-ingang /SCART/UPbPr-aansluiting
(analoog pc-signaal/Component Video-ingang/HDTV/YPb-
Pr/SCART)
6. S-Video-ingang
7. Composiet-video-ingang
8. RS-232-aansluiting (3-pin DIN type)
9. Audio 1-ingang (3,5 mm ministekker)
(voor VGA1/VGA2)
10. 12 V Trekkerrelais (12V, 750 mA)
11. Veiligheidsbalk
12. Audio-uitgang (ministekker 3,5 mm)
13. Poort Kensington™-slot
14. RCA Audio 2-ingang (Links & rechts)
(voor S-Video/Video)
15. Microfoon ingang
16. VGA2-ingang/YPbPr-aansluiting (analoog pc-signaal/Com-
ponent Video-ingang/HDTV/YPbPr)
17. Voedingsaansluiting
5
6
7
8
S-VIDEO
VIDEO
RS-232
AUDIO1-IN
(VGA1/VGA2)
MIC
AUDIO 2-IN (S-VIDEO/VIDEO)
AUDIO OUT
L
R
14
15
13
12
Inleiding
9
10
12V OUT
12V UIT
12V OUT
11
9
