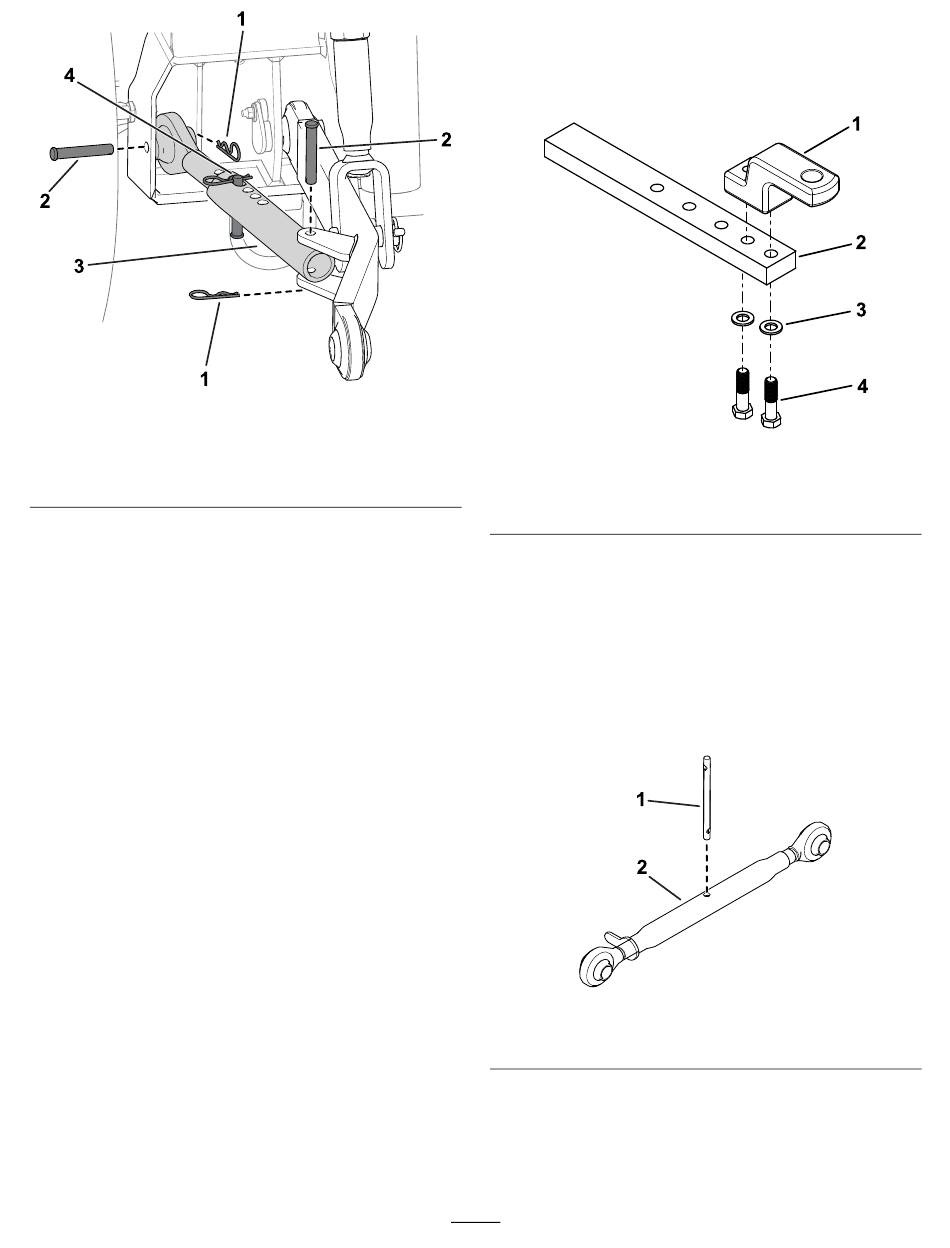

Figuur 4
1. Haarspeldveer
2. Gaffelpen
5.
Gebruik een gaffelpen en een haarspeldveer om
de zwaaikoppeling aan de schuine koppeling te
bevestigen
(Figuur
6.
Monteer een gaffelpen en een haarspeldveer in
de zwaaikoppeling
Gebruik de pen en de haarspeldveer om de
lengte van de zwaaikoppeling aan te passen aan
uw werktuig; zie
Zwaaikoppelingen aanpassen
(bladz.
27).
3. Zwaaikoppeling
4. Gemonteerde gaffelpen
en haarspeldveer
4).
(Figuur
4).
De trekstang monteren
1.
Gebruik 2 schroeven (M18) en 2 ringen om de
S-vormige trekverbinding aan de trekstang te
bevestigen
g261477
1. S-vormige trekverbinding
2. Trekstang
2.
Draai de schroeven vast met een torsie van 338
tot 393 N·m.
3.
Monteer de trekstang op de trekstangsteun; zie
De trekstangkoppeling monteren (bladz.
De bovenkoppeling monteren
1.
Monteer de stang op de bovenkoppeling
6).
1. Stang
2.
Monteer de bovenkoppeling op de
machinebeugel voor de bovenkoppeling;
zie
De bovenkoppeling monteren of verwijderen
(bladz.
27).
14
(Figuur
5).
Figuur 5
3. Ring
4. Schroef (M18)
Figuur 6
2. Bovenkoppeling
g261154
26).
