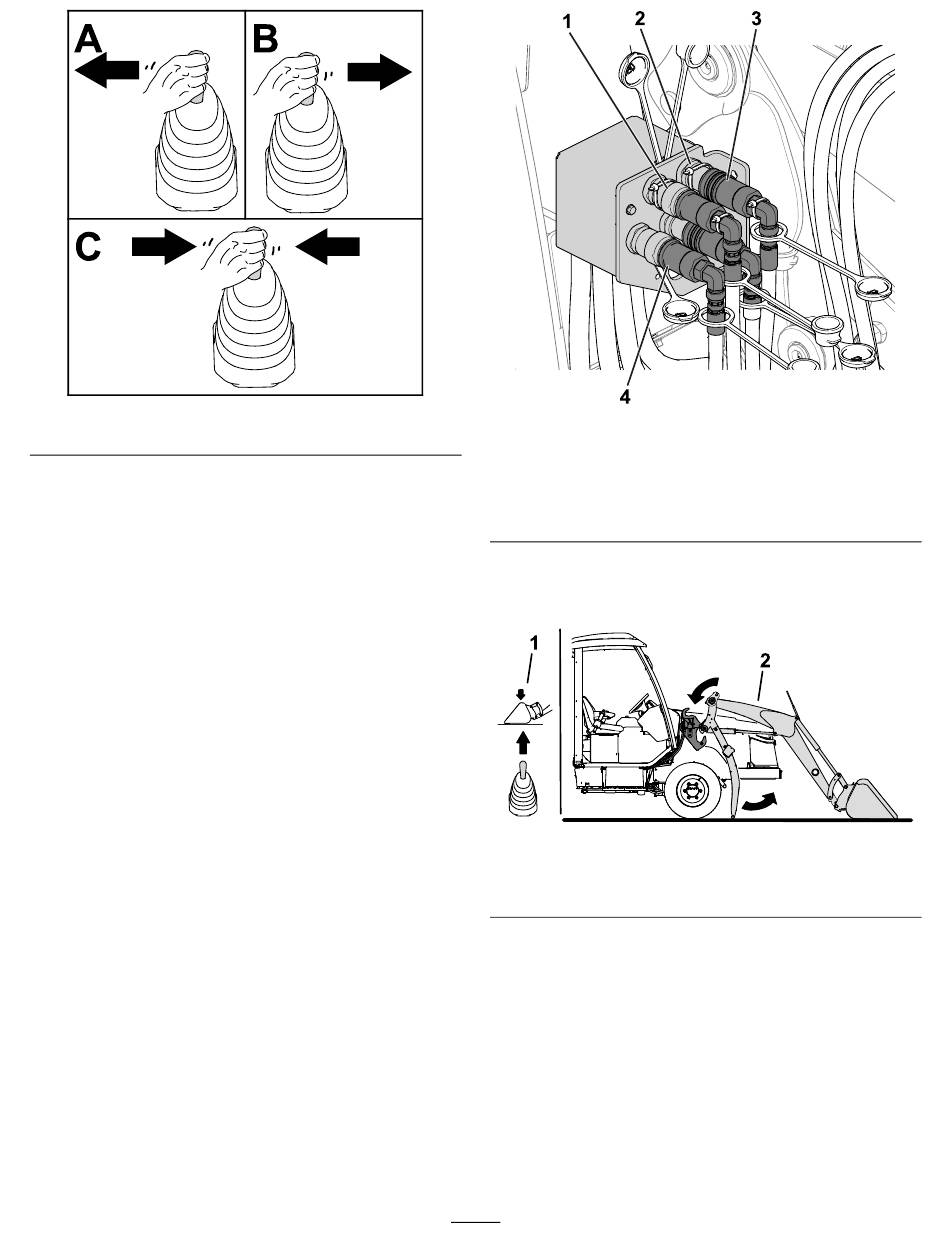

Figuur 51
5.
Voer de volgende stappen uit om de hydraulische
koppelingen aan te sluiten
A.
Verwijder de stofkappen van elke koppeling
en van elk schot.
B.
Zoek de vrouwelijke en de mannelijke
koppelingen waaraan een kabelbinder
is bevestigd en denk eraan dat deze
koppelingen moeten worden gemonteerd
aan de schotten waaraan ook een
kabelbinder is bevestigd.
C.
Sluit de mannelijke slangkoppelingen aan
door het schot terug te trekken en de
mannelijke slangkoppelingen in de schotten
te duwen.
D.
Sluit de vrouwelijke slangkoppelingen
aan door de hulzen van de vrouwelijke
slangkoppelingen terug te trekken en de
slangkoppelingen in de schotten te duwen.
Belangrijk:
Verwijder vuil en afval van elke
koppeling en elk schot.
g252836
(Figuur
52):
41
Figuur 52
1. Schot – mannelijke
slangkoppeling
2. Schot – vrouwelijke
slangkoppeling
6.
Schakel de motor in en laat de laderarmen met
de laderjoystick in de laderframebevestigingen
zakken
(Figuur
53).
Figuur 53
1. Breng de joystick naar
voren.
7.
Bevestig de laderarmen op de machine door
de laderarmgrendels zo te laten zakken dat het
grendelslot de grendels op hun plaats houdt
(Figuur
54).
g272113
3. Vrouwelijke
slangkoppeling
4. Mannelijke slangkoppeling
g272289
2. Laderarmen
