1.
Schakelkast.
2.
Gebruikersinterface.
3.
Circulatiepomp.
4.
Wisselaar condensor.
5.
Ontstekings- en ionisatie-elektrode.
6.
Ventilator/Mengkraan.
7.
Gaskraan.
8.
SWW-Wisselaar.
9.
Druksensor.
10. Debietmeter SWW.
11. Filter + doorstroombegrenzer sanitair.
12. Sifon (condensafvoer).
13. Manuele ontluchter.
14. Veiligheidsklep (Verwarming).
15. Automatische ontluchter.
16. Expansievat.
17. Concentrisch aanpasstuk en dichting (toevoer van
verbrandingslucht en rookafvoer).
18. Meetbuis voor verbrandingslucht analyse.
19. Meetbuis voor rookanalyse.
20. Geluidsdemper.
21. Motor (richtingskraan).
22. Bypass.
23. Aftapschroef.
24. PASS Connector voor Navipass IO.

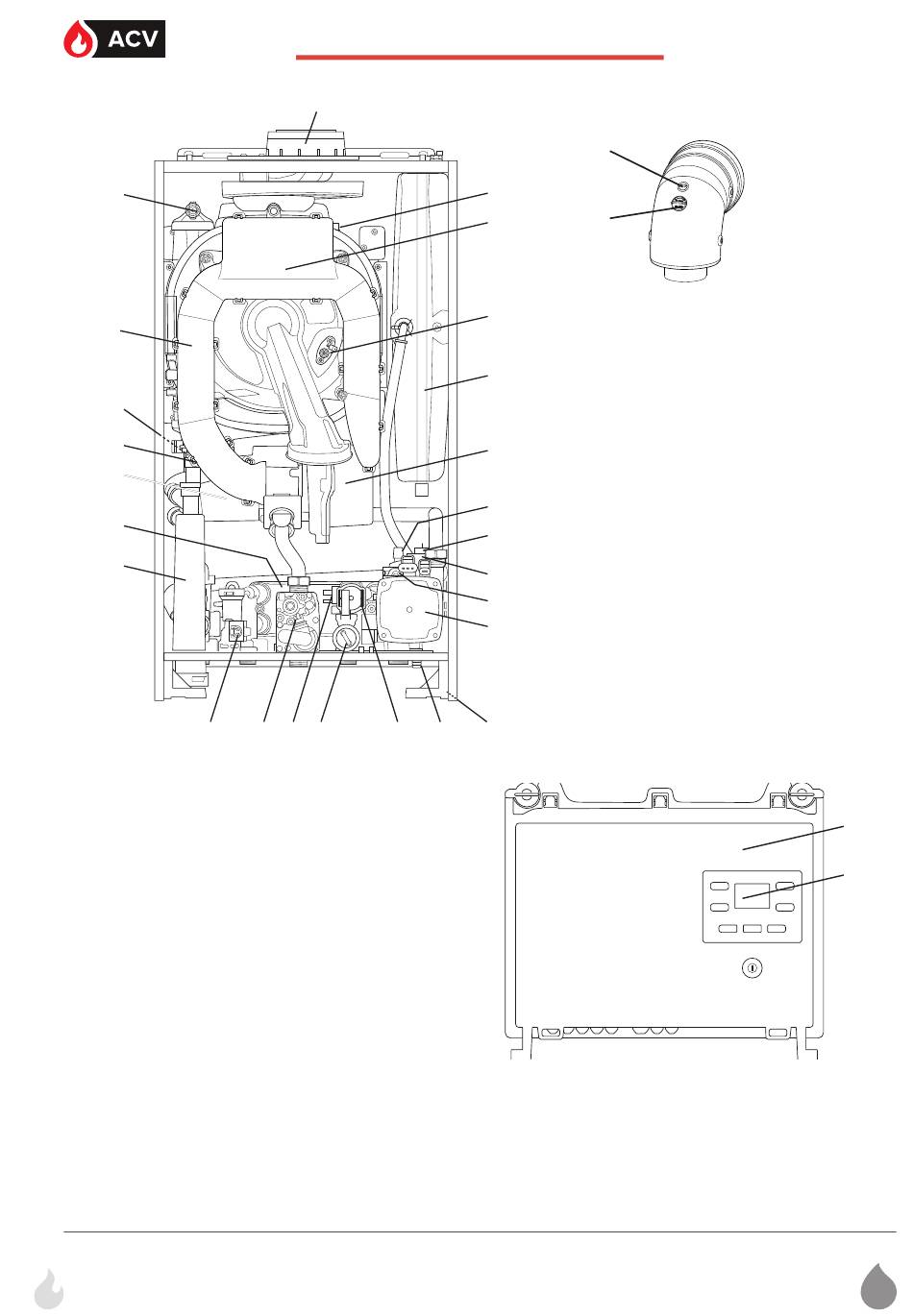

fi g. 4 - Onderdelen - Ketel ILEA
12
VOORSTELLING VAN HET MATERIAAL
17
D 1 8
7
21
11
10
18
25
4
19
5
16
6
15
9
14
22
3
23
24
Temperatuurvoelers:
25. Wisselaar : thermische veiligheidsvoeler.
26. Wisselaar : retourvoeler.
27. Wisselaar : vertrekvoeler .
28. SWW-voeler.
Ohm waarde van de voelers: zie
1
2
fi g. 32, bladzijde 52
