Inwerkingstelling
►
Druk en hoogte van de installatie
• Pas de druk van het expansievat aan voor de installatie te vullen
Confi guratie van de installatie
Hoogteverschil tussen de ketel
en het verwarmingssysteem
Als de sanitaire druk onvoldoende is, zorg voor een overdrukinstallatie.
▼ Manueel vullen en ontluchten
- Open alle radiatoren van de installatie en stel de
thermostatische kranen af (maximale T°).
- Op de kraanwerkaansluitplaat: Open de kranen van de
aanvoer- en retourleiding (D en R) verwarming Open
de kraan SKW
- Open de klep van de afsluiter (Disc).
- Open de manuele ontluchter PM geleidelijk totdat de
waterstraal continu stroomt: Sluit de ontluchter volledig
(8 omwentelingen).
- Sluit de klep van de afsluiter wanneer de manometerdruk
de gewenste waarde aangeeft (zie bovenstaande
tabel).
►
Verifi catie voor inwerkingstelling
▼ Sifon
Vergewis u ervan dat de sifon vol is. Zo niet, zie
"Vullen van de sifon"
bladzijde
▼ Gaskring
- Controleer de goede dichtheid van de verbindingen.
- Open de gaskraan, purgeer de lucht uit de
leiding en controleer de dichtheid tot aan de
gasregelblok.
- Controleer met de ketel uit of de druk van het gas
op het distributienet groter is dan of gelijk is aan de
onderstaande waarden:
Type Gas
G 20
G 25
De ketels zijn in de fabriek geregeld voor
aardgas G20 / G25, voedingsdruk: 20 mbar /
25 mbar.
NL
INWERKINGSTELLING
Geen: Plaatsing op één niveau
Eén niveau
Twee niveaus
49.
Voedingsdruk (ketel uit)
≥ 20 mbar
≥ 25 mbar
... van het expansievat
0.7 bar
1.0 bar
1.3 bar
▼ Stookketel
- Controleer of de aansluitingen van de leidingen correct
zijn gemonteerd voor een perfecte dichtheid.
PM
D 1 8
D 1 8
D
D
PM. Manuele ontluchter.
(ontluchter helemaal open: 8 omwentelingen ongeveer).
(in werking, hij moet hij altijd toe blijven).
PA. Automatische ontluchter.
(in werking, hij moet altijd open blijven).

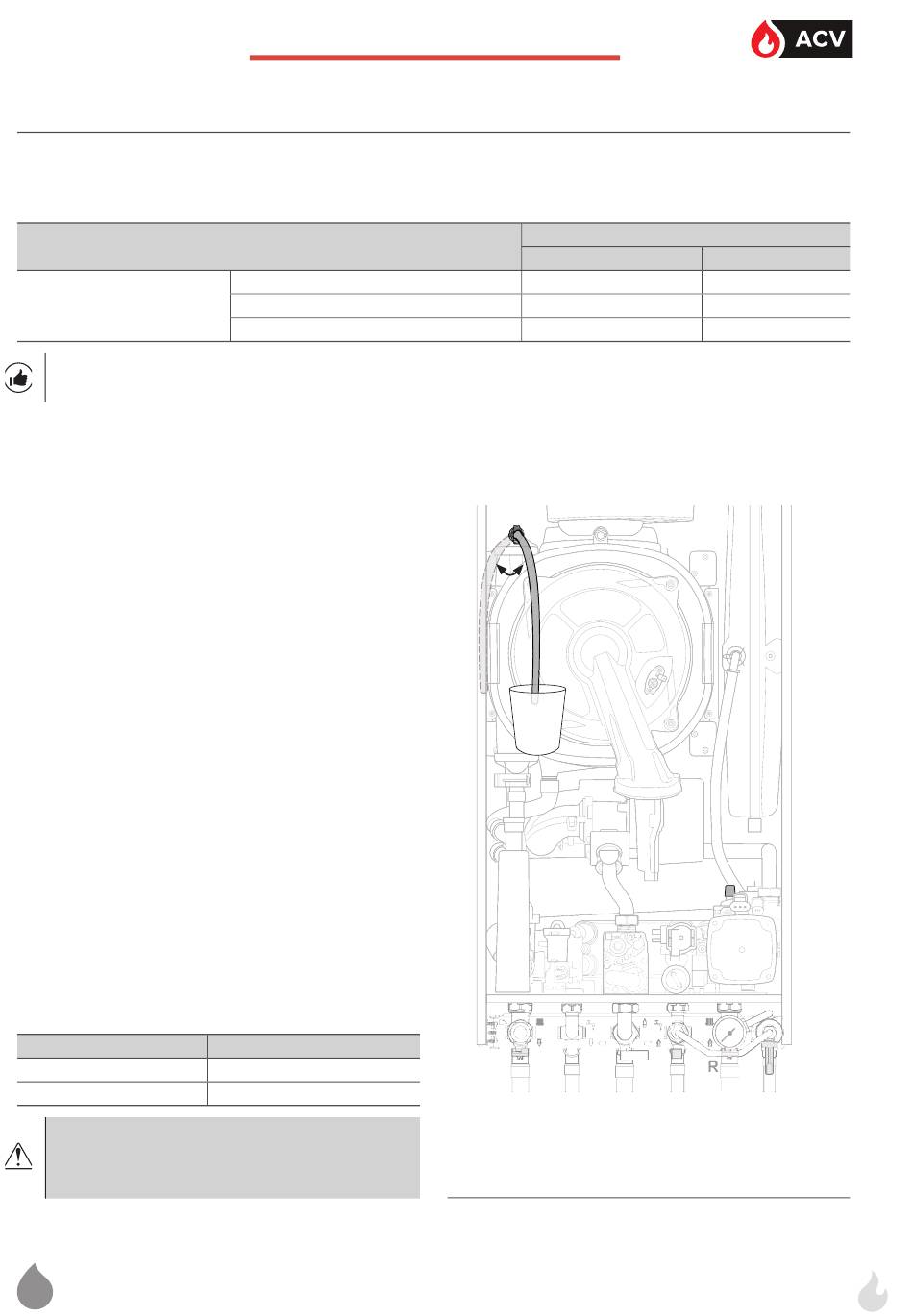

fi g. 21 - Ontluchters en aftapschroef
Druk...
... van het water
1.0 bar
1.3 bar
1.6 bar
PA
EFS
EFS
29
