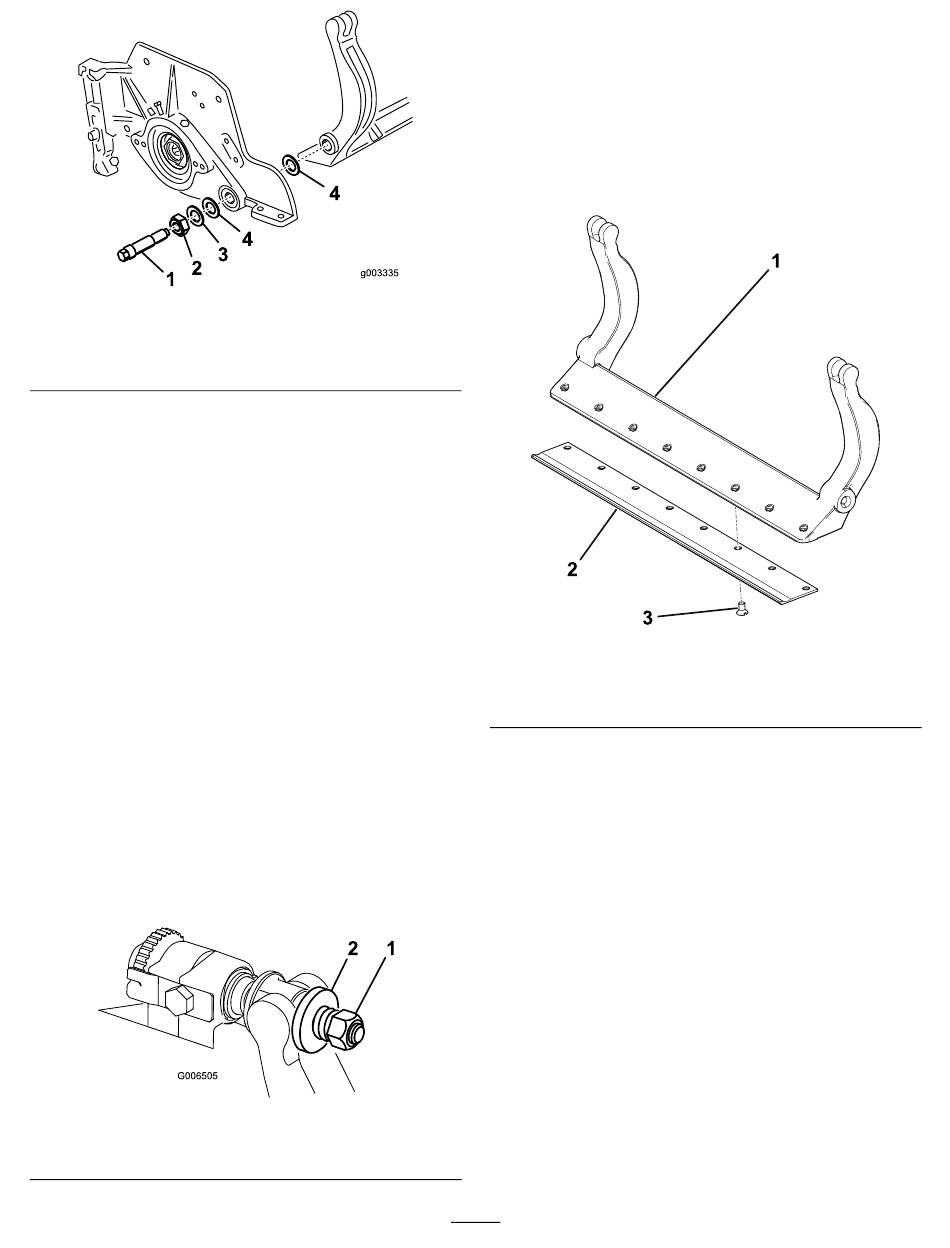

Figuur 38
1. Ondermesbalkbout
2. Moer
De ondermesbalk monteren
1.
Plaats de ondermesbalk en zorg ervoor dat
de montagelippen zich tussen de ring en de
stelschroef van de ondermesbalk bevinden.
2.
Zet de snijbalk vast aan beide zijplaten met
de snijbalkbouten (moeren op de bouten) en 6
ringen.
Opmerking:
Plaats een nylon ring aan elke
zijde van de naaf van de zijplaat. Plaats een
stalen ring op de buitenkant van beide nylon
ringen
(Figuur
38).
3.
Draai de bouten van het ondermes vast met een
koppel van 27 tot 36 N·m.
Opmerking:
Draai de borgmoeren vast tot de
buitenste stalen ring stopt met draaien en er
geen eindspeling meer is, maar draai de moeren
niet te vast en zorg ervoor dat de zijplaten niet
vervormen. De ringen aan de binnenkant mogen
speelruimte hebben.
4.
Draai de veerspanningsmoer vast totdat de veer
is ingedrukt; draai deze vervolgens een ½ slag
terug
(Figuur
39).
Figuur 39
1. Veerspanningsmoer
g003335
3. Stalen ring
4. Nylon ring
g006505
2. Veer
Het ondermes monteren
1.
Verwijder roest, aanslag en corrosie van het
oppervlak van de snijbalk en breng er een laagje
olie op aan.
2.
Maak de schroefdraad schoon.
3.
Breng anti-seizemiddel aan op de schroeven en
monteer het ondermes als volgt op de snijbalk
(Figuur
40):
1. Snijbalk
2. Ondermes
A.
Draai de 2 buitenste schroeven vast met
een torsie van 1 N·m; zie
B.
Draai de schroeven vast met een torsie van
23 tot 28 N·m; werk van het midden van het
ondermes naar buiten toe; zie
23
Figuur 40
3. Schroef
Figuur
40.
Figuur
g279161
40.
