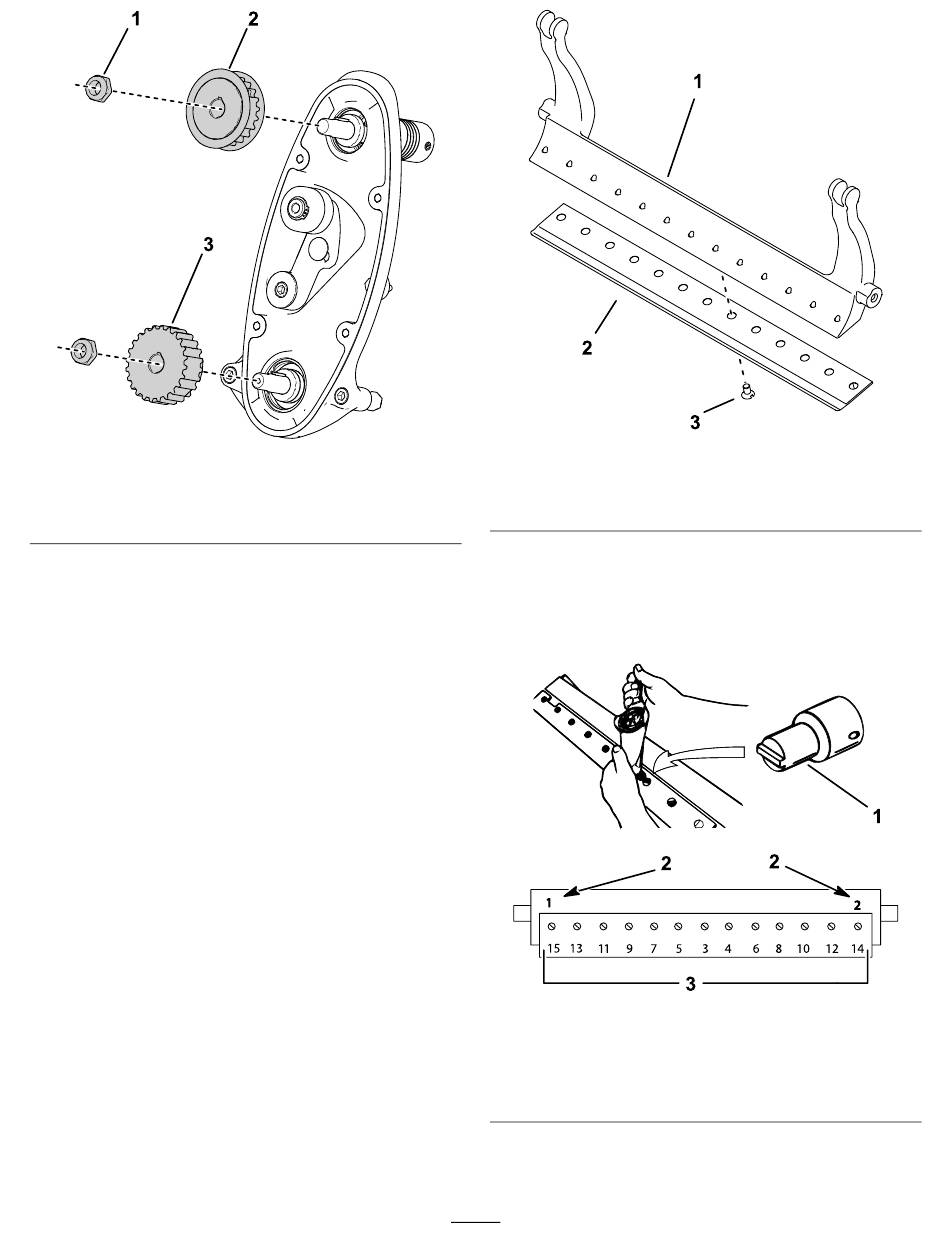

Figuur 21
1. Moer
2. Poelie (22 tanden)
5.
Draai de moeren van de poelie vast met een
torsie van 37 tot 45 N·m.
6.
Monteer de riem en span de riem door de
inbusbout van de arm van de spanpoelie aan te
draaien met 6 tot 7 N·m (zie afbeelding
20).
7.
Draai de bout van de arm van de spanpoelie
vast en monteer de kap van de riem.
Specificaties van het
ondermes
Het ondermes monteren
1.
Verwijder roest, aanslag en corrosie van het
oppervlak van de snijbalk en breng er een laagje
olie op aan.
2.
Maak de schroefdraad schoon.
3.
Breng anti-seizemiddel aan op de schroeven en
monteer het ondermes op de snijbalk.
g310845
3. Poelie (24 tanden)
Figuur
1. Snijbalk
2. Ondermes
4.
Draai de 2 buitenste schroeven vast met een
torsie van 1 N·m.
5.
Draai de schroeven vast met een torsie van
23 tot 28 N·m; werk van het midden van het
ondermes naar buiten toe.
1. Ondermesschroevendraaier 3. Aandraaien tot 23-28 N·m.
2. Monteer deze eerst en
schroef ze vast met een
torsie van 1 N·m.
6.
Slijp het ondermes.
18
Figuur 22
3. Schroef
Figuur 23
