Uitgangen aansluiten
De KYO 4, 8 en 32 beschikken over 3 open collector uitgangen O1, O2 en O3 die elk
150 mA kunnen leveren. De KYO 8G en KYO 32G bezitten 5 open collector uitgangen
O1, O2, O3, O4 en O5 die elk 500 mA kunnen leveren.
De uitgangen kunnen in NO of NG geprogrammeerd worden en geactiveerd worden
door één of meerdere evenementen.

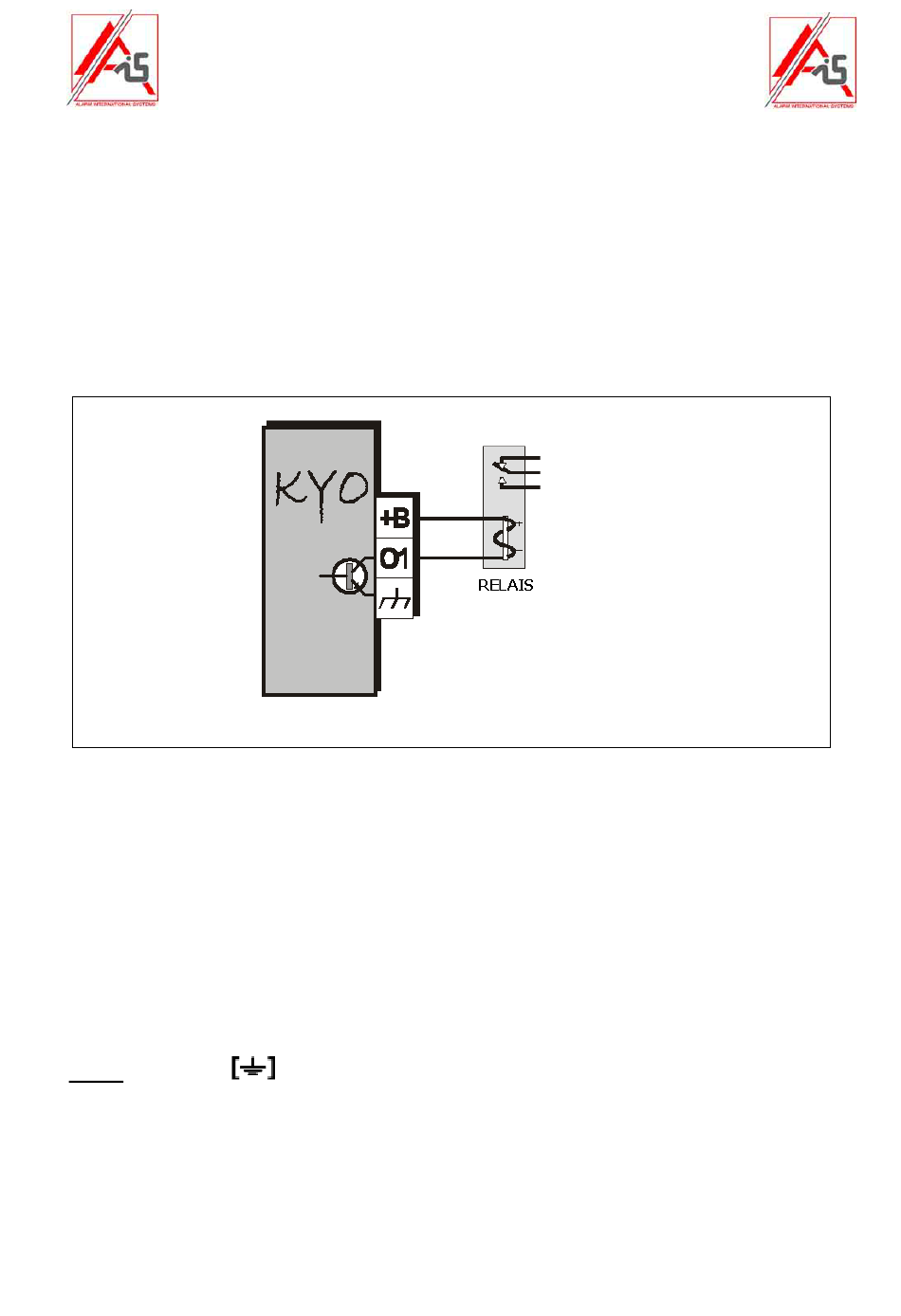

Fig. 2.13 – Open collector uitgang aansluiten
Telefoonlijn aansluiten
Indien de kiezer functies worden gebruikt, dan moet de telefoonlijn aangesloten
worden op klemmen 32 en 33 [LE] (EXTERNE lijn). In dat geval zal de centrale het
eerste apparaat zijn op de lijn. Indien de centrale de lijn moet delen met andere
toestellen, dienen deze aangesloten te worden op klemmen 34 en 35 [LI] (INTERNE
lijn) zoals in fig. 2.13. Ingeval van alarm transmissie, zal de centrale prioriteit hebben
over de andere telefonen.
Nota : Klem 36
beschermen tegen overspanningen.
Verzeker U ervan van de goede kwaliteit van de aarde vooraleer de
telefoonlijn aan te sluiten.
Indien er geen telefoonlijn aangesloten wordt, dient de optie 27 : «
controle uitschakelen »
Installatie handleiding
KYO 4/8/32
dient verbonden te zijn met de aarding teneinde de print te
geactiveerd te worden.
Pagina 36
Relais
contacten
Telefoonlijn
Revisie 06/2016
