Installatie van de VOX-REM
De micro en de luidspreker MOETEN geïnstalleerd worden in afzonderlijke kasten
zoals afgebeeld in fig. 5.1.
Bij gebruik van de VOX-REM micro, moet de EN LOC MIC jumper geplaatst worden.
Bij gebruik van een uitwendige micro, moet de EN REM MIC jumper geplaatst
worden.
Indien een bijkomende VOX-REM module wordt gebruikt moeten de Jumpers op deze
module als volgt worden geplaatst:
LOC-MIC
REM-MIC
LOC-SP
REM-SP
Er kunnen maximum 4 bijkomende VOX-REM modules aangesloten worden
Nota : Gebruik afgeschermde kabel voor de verbindingen, lengte max. 2 m.
Aansluiting
luidspreker

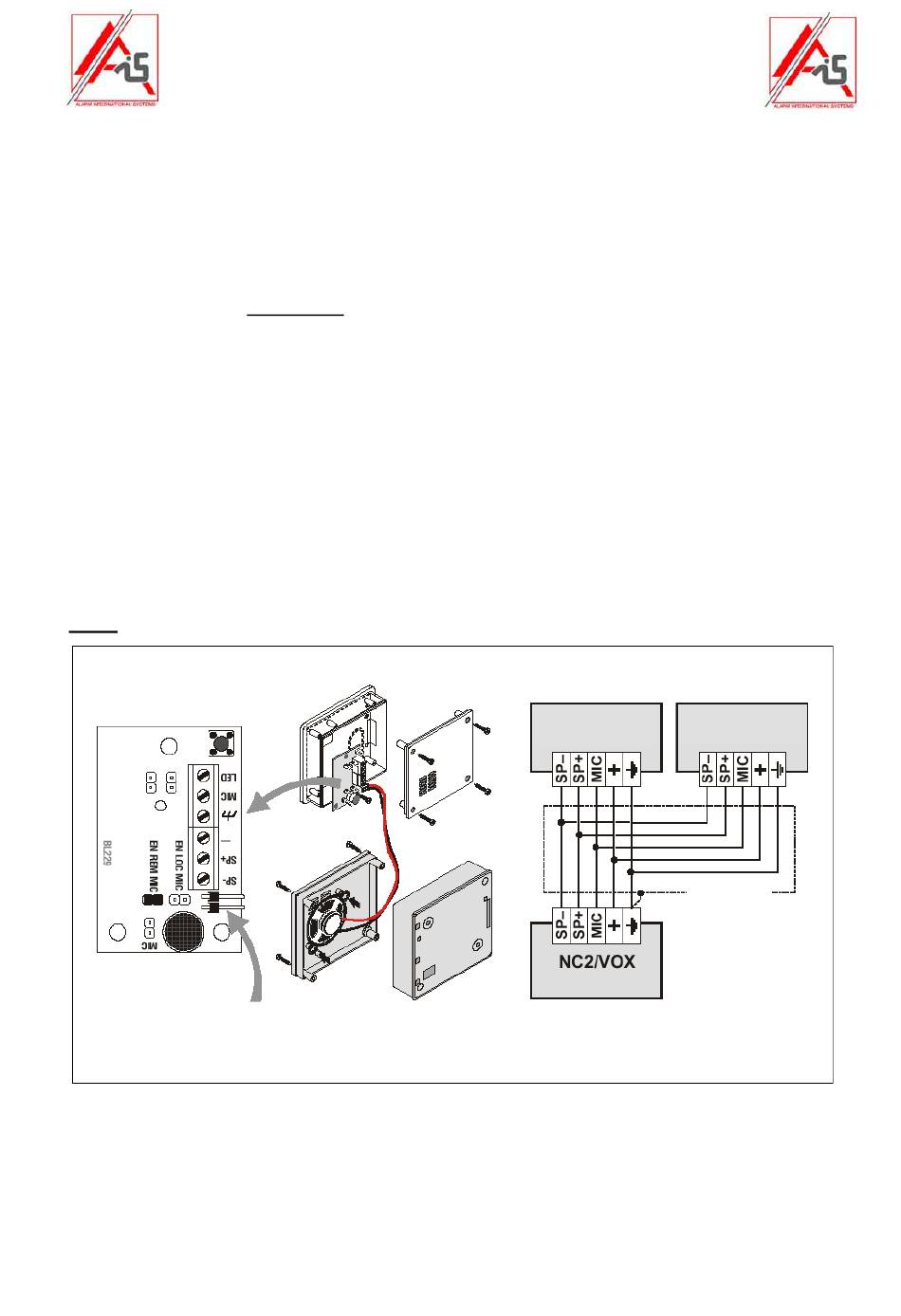

Fig. 5.1 – Installatie van de uitwendige VOX-REM modulen
Installatie handleiding
KYO 4/8/32
: Open
: Gesloten
: Open
: Gesloten
VOX-REM
Uitwendige module
Pagina 39
VOX-REM
Uitwendige module
Afscherming
Revisie 06/2016
