7
De hydraulische tank
monteren
Benodigde onderdelen voor deze stap:
1
Hydraulische tank
2
Kabelbinder
2
Kleine P-klem
2
Tankkklem
2
Schroef (5/16" x 2")
2
Platte ring (11/32")
2
Tankhouder
2
Flenskopschroef (5/16" x 1")
4
Flensmoer (5/16")
Procedure
1.
Plaats de hydraulische tank zo, dat de ene zijde
over het kanaal linksonder in het frame past
en de sleuf aan de andere zijde van de tank is
uitgelijnd met de openingen in het frame
8).
1. Hydraulische tank
2.
Bevestig de onderkant van de hydraulische tank
aan de framesteun. Gebruik 2 tankklemmen, 2
kleine P-klemmen, 2 schroeven (5/16" x 2"), 2
platte ringen (11/32") en 2 flensmoeren (5/16");
zie
Figuur
9.

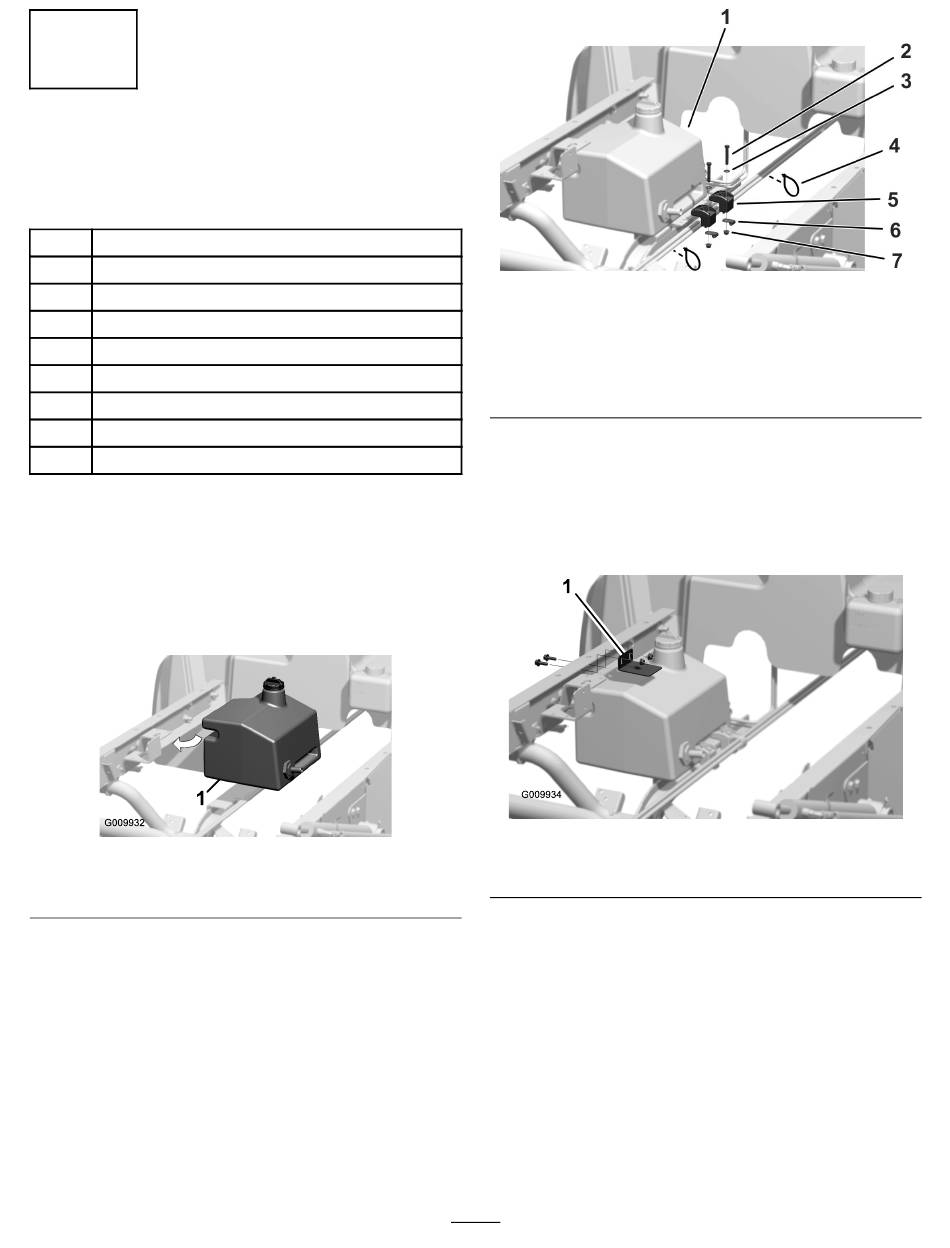

Figuur 8
1. Hydraulische tank
2. Schroef (5/16" x 2")
3. Platte ring (11/32")
4. Kabelbinder
3.
Bevestig de kabels met 2 kabelbinders
9).
4.
Monteer de tankhouder losjes op het
linkerframekanaal; gebruik hierbij de 2
flenskopschroeven (5/16" x 1") en 2 flensmoeren
(5/16") zoals afgebeeld op
(Figuur
g009932
1. Tankhouder
5.
Bevestig de schroeven en moeren terwijl u de
tankhouder dicht bij de tank houdt.
7
Figuur 9
5. Tankkklem
6. Kleine P-klem
7. Flensmoer (5/16")
Figuur
10.
Figuur 10
g254515
(Figuur
g009934
