8
Het hydraulische filter
monteren
Benodigde onderdelen voor deze stap:
1
Hydraulisch filter
1
Filterkop
1
Geribde fitting van 90°
1
Rechte geribde fitting met O-ring
2
Flenskopschroef (¼" x ¾")
Procedure
Opmerking:
Zorg ervoor dat de O-ringen zijn
gesmeerd met hydraulische vloeistof en op de juiste
plaats zijn aangebracht voordat u de fittingen plaatst.
1.
Monteer een geribde fitting van 90° in de
inlaatpoort van de filterkop

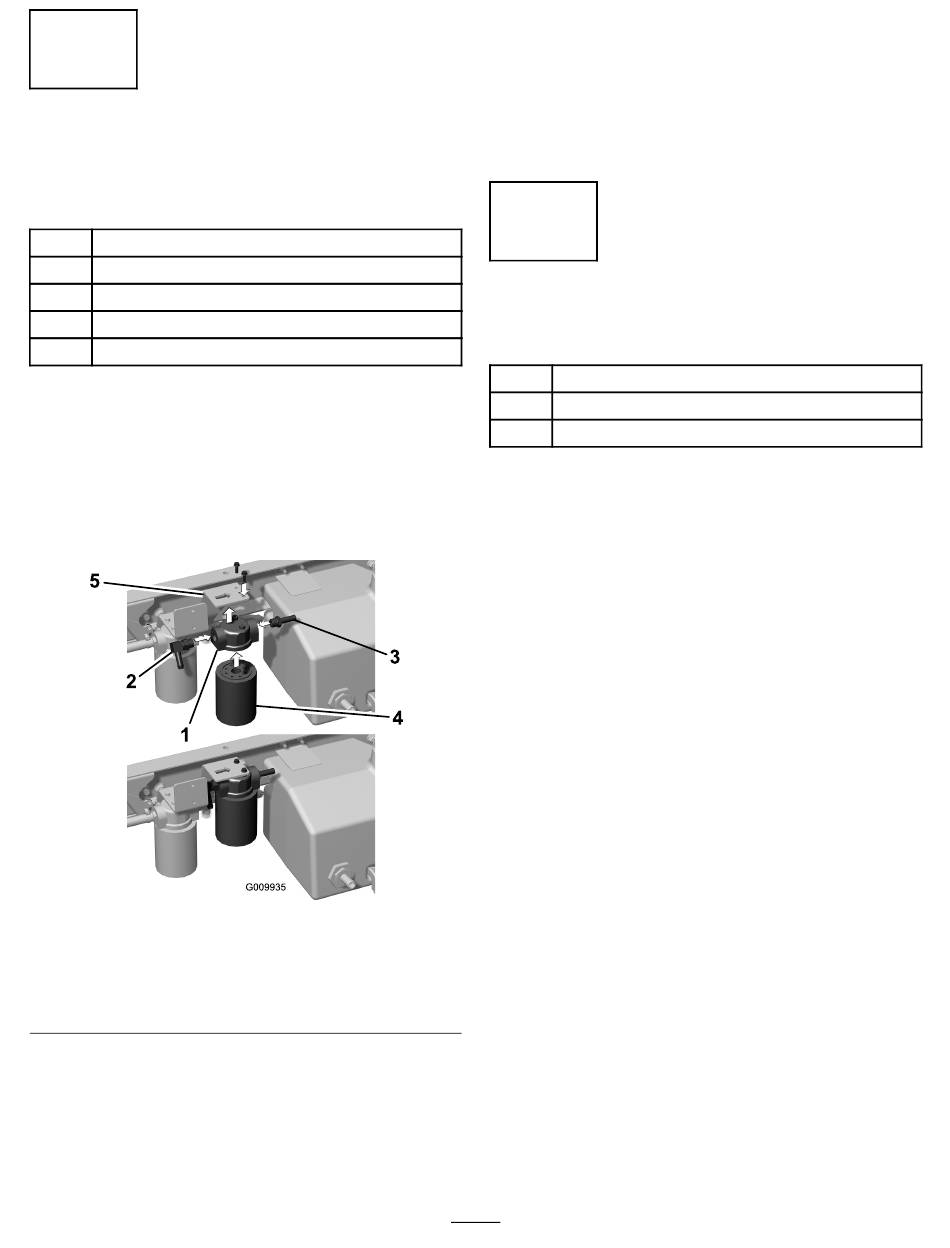

Figuur 11
1. Filterkop
2. Geribde fitting van 90°
3. Rechte fitting
2.
Monteer een rechte geribde fitting in de
uitlaatpoort van de filterkop
Opmerking:
Richt de fitting zo dat ze naar de
montagebout van de motor wijst wanneer de
filterkop gemonteerd is.
(Figuur
11).
g009935
4. Hydraulische filter
5. Framesteun
(Figuur
11).
3.
Monteer de filterkop op de framesteun; gebruik
2 flenskopschroeven (¼" x ¾") zoals wordt
getoond in
(Figuur
4.
Smeer de nieuwe pakkingafdichting van het filter
en draai het filter met de hand op de filterkop
totdat de pakking contact maakt met de filterkop.
Draai het filter vervolgens nog ¾ slag vaster.
9
De klep plaatsen
Benodigde onderdelen voor deze stap:
1
Klep
2
T-fitting
2
Flenskopschroef (¼" x 1⅞")
Procedure
Opmerking:
Zorg ervoor dat de O-ringen zijn
gesmeerd met hydraulische vloeistof en op de juiste
plaats zijn aangebracht voordat u de fittingen plaatst.
1.
Monteer de 2 T-fittingen losjes op de klep
(Figuur
12).
2.
Monteer de klep op de framesteun; gebruik
2 flenskopschroeven (¼" x 1⅞") zoals wordt
getoond in
Figuur
3.
Monteer de elektrische connector aan de
aansluiting op de klep
8
11).
12.
(Figuur
12).
