HANDLEIDINGVOORINSTALLATIE,ONDERHOUDENTESTEN
FireLockNXT™Drogealarmklep
SERIE768
BELANGRIJKEINFORMATIEBETREFFENDE
DE INSTALLATIE
1.
Voor een correcte werking en goedkeuring, moet de serie 768
Firelock NXT Droge alarmklep geïnstalleerd zijn, in overeenstemming
met de specifieke trimdiagrammen in de handleiding.
OPMERKING: Victaulic levert specifieke trimtekeningen voor
installaties die een Serie 746-LPA Droge versneller omvatten.
2.
Voor het installeren van de serie 768 FireLock NXT Droge
alarmklep, spoel eerst de watertoevoerleiding met water
om alle vuil en vreemde stoffen te verwijderen
3.
De serie 768 FireLock NXT Droge alarmkleppen MOGEN
NIET geplaatst worden in een plaats waar deze kunnen worden
blootgesteld aan vriestemperaturen. Daarnaast mag de serie 768
FireLock NXT Droge alarmklep NIET geplaatst worden in een plaats
waar fysieke schade kan optreden.
4.
Het is de verantwoordelijkheid van de systeemontwerper om de
materiaalcompatibiliteit te bevestigen van de serie 768 FireLock
NXT Droge alarmklep, trim en geassocieerde accessoires wanneer
een agressieve omgeving of vervuild water aanwezig is.
5.
SERIE768FIRELOCKNXTDROGEALARMKLEPPENMOETEN
ENKELINDEVERTIKALEPOSITIEGEINSTALLEERDWORDEN
METDEPIJLOPDEBEHUIZINGNAARBOVENGERICHT.
6.
De luchttoevoer of stikstoftoevoer naar het droge buizensysteem
moet proper, droog en olievrij zijn.
7.
De luchttoevoer moet geregeld, beperkt en continu zijn.
8.
Wanneer een ononderbroken waterstroomalarm vereist is, beveelt
Victaulic het gebruik aan van een lagedruk alarm, geïnstalleerd
op de diaphragm charge line stroomafwaarts van de filter/
terugslagklep/restrictor. Een andere optie is om een serie 75B
Aanvullend alarm te installeren.
9.
Volgens NFPA 13 vereisten, moeten de buizen zo liggen dat de
systemen correct kunnen afvoeren. Voor gebieden die onderhevig
zijn aan hoge condensatieniveau's, of waar de buizen niet correct
geplaatst zijn, is een optionele serie 75D waterkolomafvoerkit
beschikbaar om te helpen het water automatisch uit de stijgbuis
af te voeren.
AFSLUITER/TRIMINSTALLATIE
1.
Zorg ervoor dat de trimtekening overeenkomt met
de systeemvereisten.
• Zorgervoordatdeschuimverdeler
verwijderdwordtuitdebinnenkant
van het afsluiterlichaamvooruprobeert
omdeafsluiterteinstalleren.
Niet-nalevingvandezeinstructiekandeonjuiste
werkingvandeafsluiterveroorzaken,watkanleiden
totpersoonlijkeverwondingenen/ofbeschadiging
vaneigendom.
2.
Verwijder alle plastic afdekkingen en schuimverdelers uit de afsluiter.
3.
Breng een kleine hoeveelheid buiskoppelingssmeer of Teflon* tape
aan op de externe draden van alle buisverbindingen met draad.
Zorg ervoor dat er GEEN tape, smeer of andere vreemde stof in
het afsluiterlichaam, de buisnippels of de afsluiteropeningen komt.
* Teflon is een gedeponeerd handelsmerk van DuPont Company
www.victaulic.com
VICTAULIC IS EEN GEREGISTREERD HANDELSMERK VAN VICTAULIC COMPANY. © 2009 VICTAULIC COMPANY. ALLE RECHTEN VOORBEHOUDEN.
REV_D
OPGELET
• Zorgervoordatergeenvreemdestoffeninhetafsluiterlichaam,
debuisnioppelsofdeafsluiteropeningenkomen.
• BijgebruikvanandermateriaaldanTeflontapedientuextra
optelettenzodatergeenmateriaalindetrimgaat.
Niet-nalevingvandezeinstructieskanleidentotonjuistwerken
vandeafsluiter,waternstigepersoonlijkeverwondingenen/of
beschadiging.
4.
Installeer de afsluiter, trim en accessoires volgens de trimtekening.

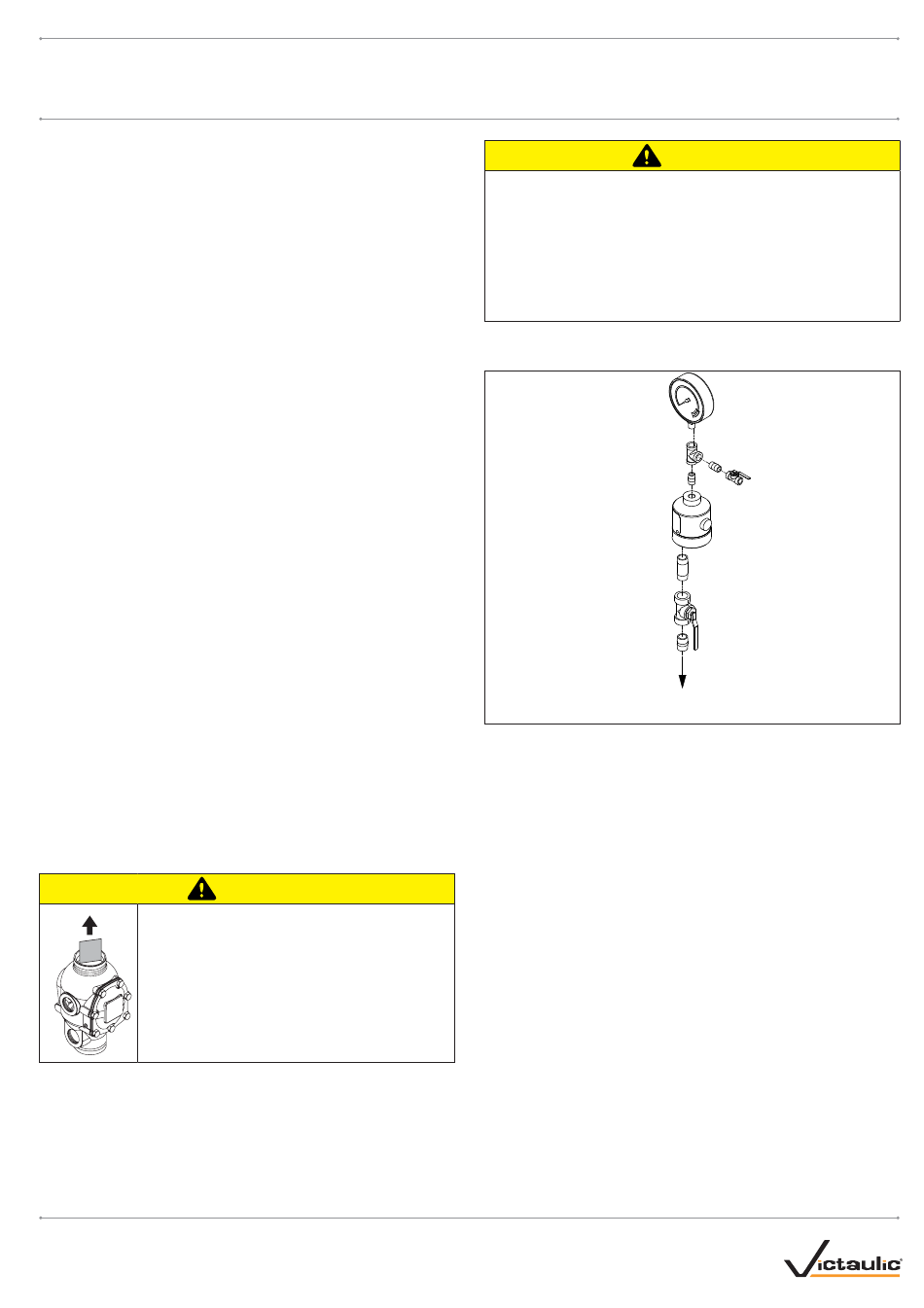

NAAR ACTUATORTRIM
TO ACTUATOR
VOORAFSLUITERSGEINSTALLEERDMETEENSERIE746-LPA
5.
DROGEVERSNELLER:Zorg ervoor dat de serie 746-LPA Droge
versneller geïnstalleerd is overeenkomstig de bijgeleverde tekening.
Het uiteinde met de ventilatiedichtingsknop moet naar beneden
gericht geïnstalleerd zijn (naar de trim toe, zoals hierboven getoond).
6.
Verschaf druk aan de diaphragm charge line door een ononderbroken
bron van water te geven vanaf stroomopwaarts van de hoofdafsluiter
I-768-DUT
OPGELET
TRIM
I-768-DUT_11
