2. Toepassing
Met de I²C Modbus Module (IMM) is het mogelijk om
bedrijfsgegevens en instellingen van de warmtepomp via
modbus te benaderen. Daarnaast is het mogelijk om via
modbus bepaalde instellingen te wijzigen of (tijdelijk) in te
grijpen op de regeling van de warmtepomp.
Dit document beschrijft welke mogelijkheden dit biedt,
wat elke parameter inhoudt en in welke registers de
parameters te vinden zijn.
IMM mogelijkheden:
Bedrijfsgegevens en foutcodes uitlezen
●
Instellingen uitlezen en wijzigen
●
Activeren externe bediening
●
Tellers uitlezen
●
3. Leveringsomvang
De levering bestaat uit:
I²C Modbus Module
●
Communicatiekabel I²C
●
4. Accessoires
04-00130 | Power Adapter
De power adapter kan worden aangesloten als voeding
vanuit de modbus niet mogelijk is.
2
5. Installatie
ä
Let op!
Werk de kabels veilig weg zodat ze niet bekneld
raken.
Opmerking
Een spanning van 12-24Vdc is nodig vanuit de Modbus.
Als er geen voeding vanuit de Modbus komt, dan moet
de Power Adapter als externe voeding aangesloten
worden. Deze dient apart aangeschaft te worden. Zie
Accessoires op pagina 2.

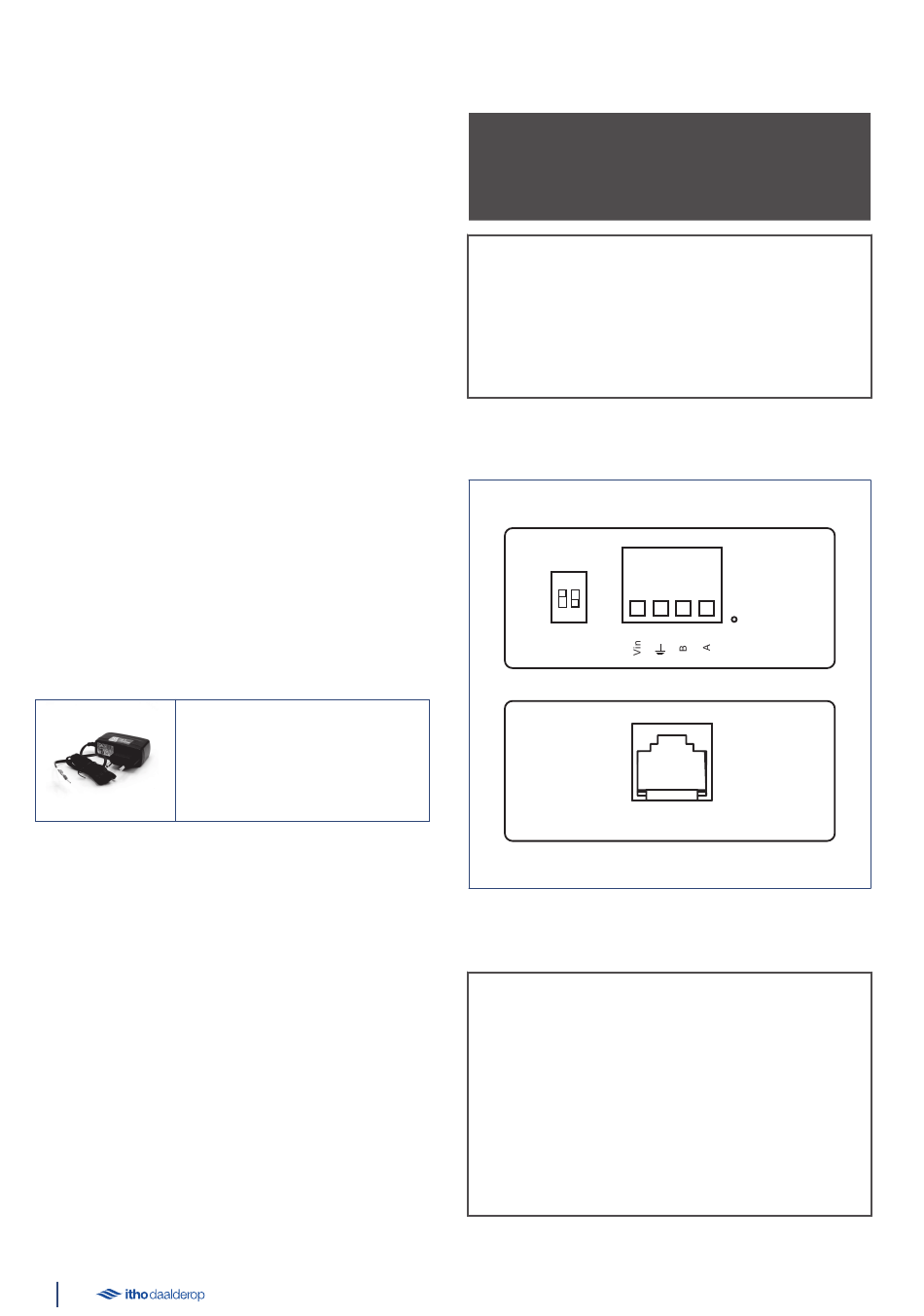

Onderstaande afbeelding toont de beide zijden met
aansluitingen.
Pull
RS485 Modbus
ON
1
2
Term
Service Port
a)
Stel vóór het aansluiten van de IMM de DIP-
schakelaars correct in (zie tabel).
Opmerking
Met behulp van de dipswitchschakelaars kunnen de
betreffende weerstanden beïnvloed worden.
Advies voor de standaardinstellingen is:
• Pull-up weerstand I²C Service Port: stand 'Off' bij
gebruik van de meegeleverde korte I²C kabel tussen
de warmtepomp en de IMM.
• 120 Ohm afsluitweerstand Modbus: stand 'n.t.b.' de
toegepaste Modbusapplicatie en Modbus kabellengte
zijn hierin bepalend.
