Een verwarmingselement vervangen
1. Voer stappen 1-5 uit van rubriek 1.5, Een temperatuurvoeler vervangen.
2. Maak de bedradingsboom die de voelerbedrading bevat los, waar de temperatuurvoeler aangesloten is op
het element dat wordt vervangen. Gebruik een pin-pusher om de voelerdraden van de 12-pensaansluiting los
te maken.
3. Maak achteraan de friteuse de 6-pensaansluiting los van het linkerelement (bekeken van de voorkant van de
friteuse) of de 9-pensaansluiting van het rechterelement van de contactgeverkast. Houd de lippen aan elke
kant van de aansluiting vast terwijl u ze naar buiten trekt aan het vrije uiteinde om de aansluiting uit te

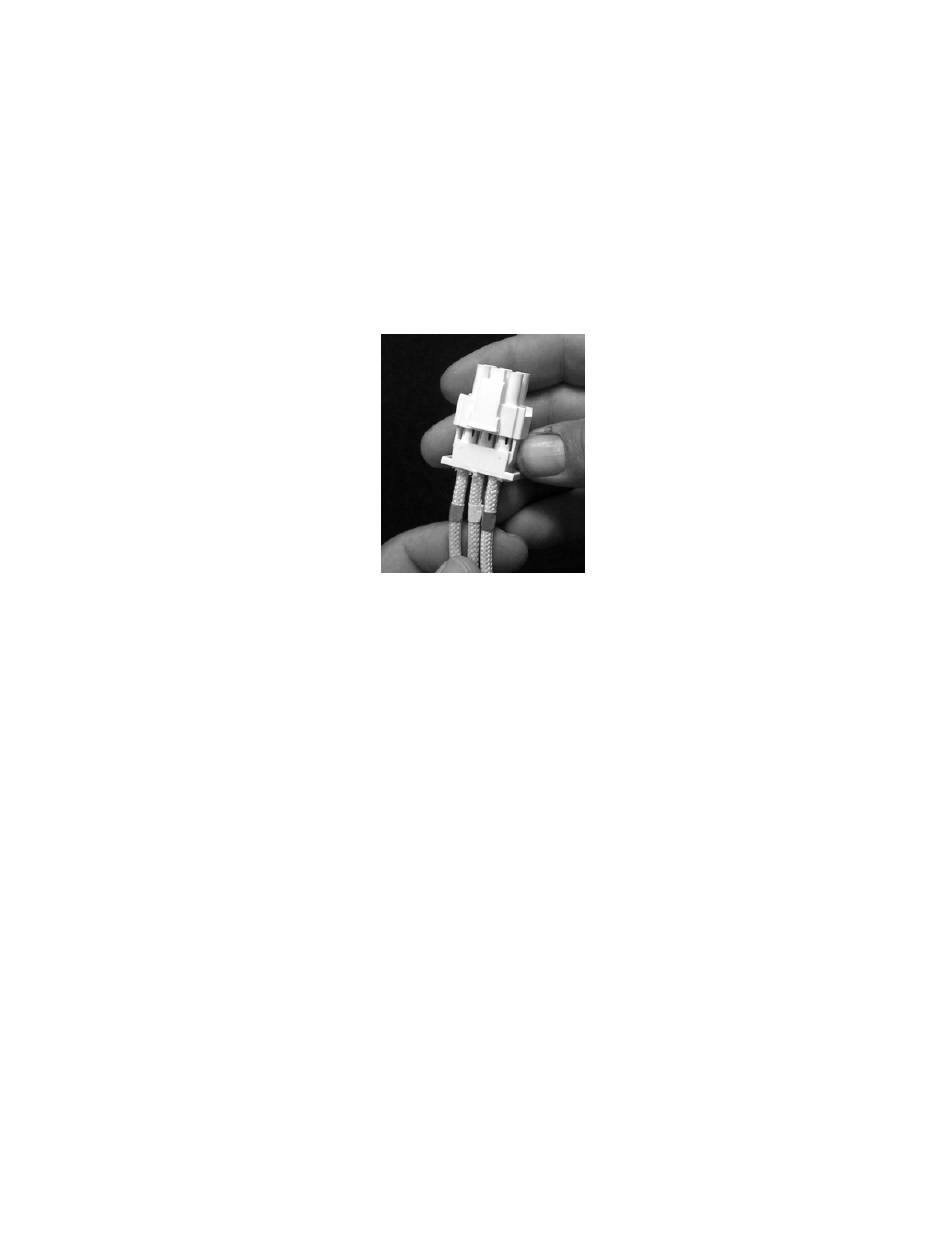

breiden en de elementkabels los te maken (zie afbeelding hieronder). Trek de lippen uit de aansluiting en uit
de draadbescherming.
4. Til het element op in de hoogste positie en ondersteun de elementen.
5. Verwijder de zeskantschroeven en de moeren die het element aan de pijpconstructie bevestigen en trek het
element uit de vetpan. OPMERKING: Volledige vatelementen bestaan uit twee aan elkaar geklemde
tweeledige vatelementen. Voor volledige vattoestellen moeten de elementklemmen verwijderd woorden
voor het verwijderen van de moeren en schroeven die het element aan de pijpconstructie vastmaken.
6. Indien van toepassing, recupereer de voelersteun en de voeler van het element dat wordt vervangen en
installeer ze op het vervangingselement. Installeer het vervangingselement in de vetpan, bevestig het met de
moeren en schroeven die werden verwijderd in Stap 5 van de pijpconstructie. Zorg ervoor dat de afdichtring
tussen de pijp- en elementconstructie zit.
7. Leid de elementkabels door de elementpijpconstructie en in de draadbescherming om schuren te vermijden.
Zorg ervoor dat de draadbescherming terug geleid wordt door de Heyco aansluitbussen en hou het uit de
buurt van de veren (zie afbeeldingen op volgende pagina). Zorg er ook voor dat de draadbescherming tot
aan de pijpconstructie loopt om te vermijden dat de rand van de pijpconstructie de draden schuurt. Druk de
pennen in de aansluiting in overeenkomst met het diagram op de volgende pagina, en sluit dan de
aansluiting om de kabels vast te zetten. OPMERKING:
bescherming worden geleid om schuren te voorkomen.
Het is belangrijk dat de draden door de
