4. De aansluitingen en relais worden op hun plaats gehouden door pennagels met draad zodat enkel de moer
moet worden verwijderd om het onderdeel te vervangen.
5. Na het uitvoeren van noodzakelijk onderhoud moeten stappen 1-4 omgekeerd worden uitgevoerd om de
friteuse terug te doen werken.

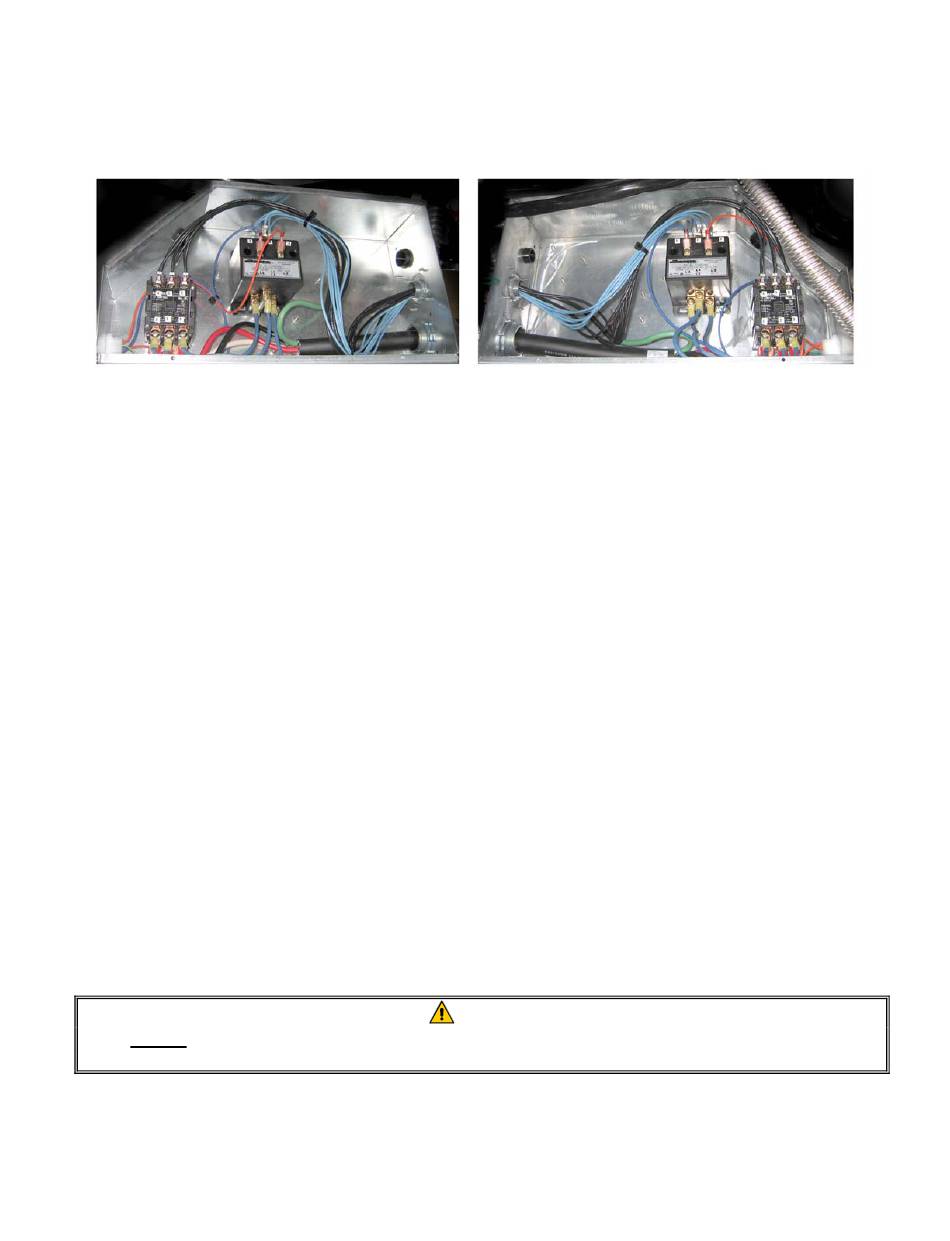

Linker- en rechteraanzicht van mechanische onderdelen van de contactgeverkast.
Soms is het nodig om de volledige contactgeverkast te verwijderen voor herstelling. Hieronder staan instructies
voor het verwijderen van de uiterst linkse contactgeverkast.
1. Verwijder de friteuses van hun afzuigkappen en trek alle stekkers uit.
2. Verwijder het onderste achterpaneel.
3. Verwijder de filterpan, het filterdeksel en de afvoerpijp van het spatschild.
4. Verwijder de borgklem van het afvoerhandvat achteraan de friteuse en laat het handvat uit de steun van de
afvoerkraan vallen.
5. Verwijder twee schroeven terwijl u het handvat van de afvoerkraan vasthoudt aan de voorkant van de
friteuse en verwijder de steun en het handvat van de friteuse.
6. Verwijder de AIF-plaat en stop de draden uit de weg van de contactgeverkast voor kastverwijdering.
7. Verwijder de transportbeugel die de ladebeugel van de filterpomp ondersteunt aan de bovenkant van de
contactgeverkast.
8. Verwijder het deksel van de contactgeverkast.
9. Koppel alle bedrading los van de voor- en achterkant van de contactgeverkast.
10. Verwijder twee schroeven die het draadschild van het element vasthouden naar de achterkant van de
contactgeverkast en verwijder het draadschild.
11. Verwijder twee schroeven die de contactgeverkast ondersteunen aan de onderkant van de kast.
12. Verwijder twee schroeven die de contactgeverkast ondersteunen aan de voorkant van de kast.
13. Til de contactgeverkast op om de linkerframerail vrij te maken en schuif deze naar rechts, ver genoeg om de
linkerachterhoek van de pomp en de motor binnen de contactgeverkast licht naar voren uitsteken.
14. Kantel de voorkant van de contactgeverkast naar beneden en een beetje naar rechts en trek dan naar buiten
van de opening waar het filterpandeksel op zou rusten.
15. Voer bovenstaande stap omgekeerde uit voor assemblage.

1.8 Een vetpan vervangen

1. Laat de vetpan in de filterpan leeglopen, of als u een vetpan over het filtersysteem vervangt, in een McDonald's
Shortening Disposal Unit (MSDU) of andere geschikte METALEN recipiënt. Als u een vetpan over het
filtersysteem vervangt moet de filterpan en het filterdeksel uit het toestel worden verwijderd.
Laat NOOIT meer dan een volle vetpan of twee gedeelde vetpannen leeglopen in de MSDU op
2. Trek de stekker uit van de friteuse en verplaats deze zodat u toegang krijgt tot de voor- en achterkant van de
friteuse.
GEVAAR
hetzelfde moment.
1-8
