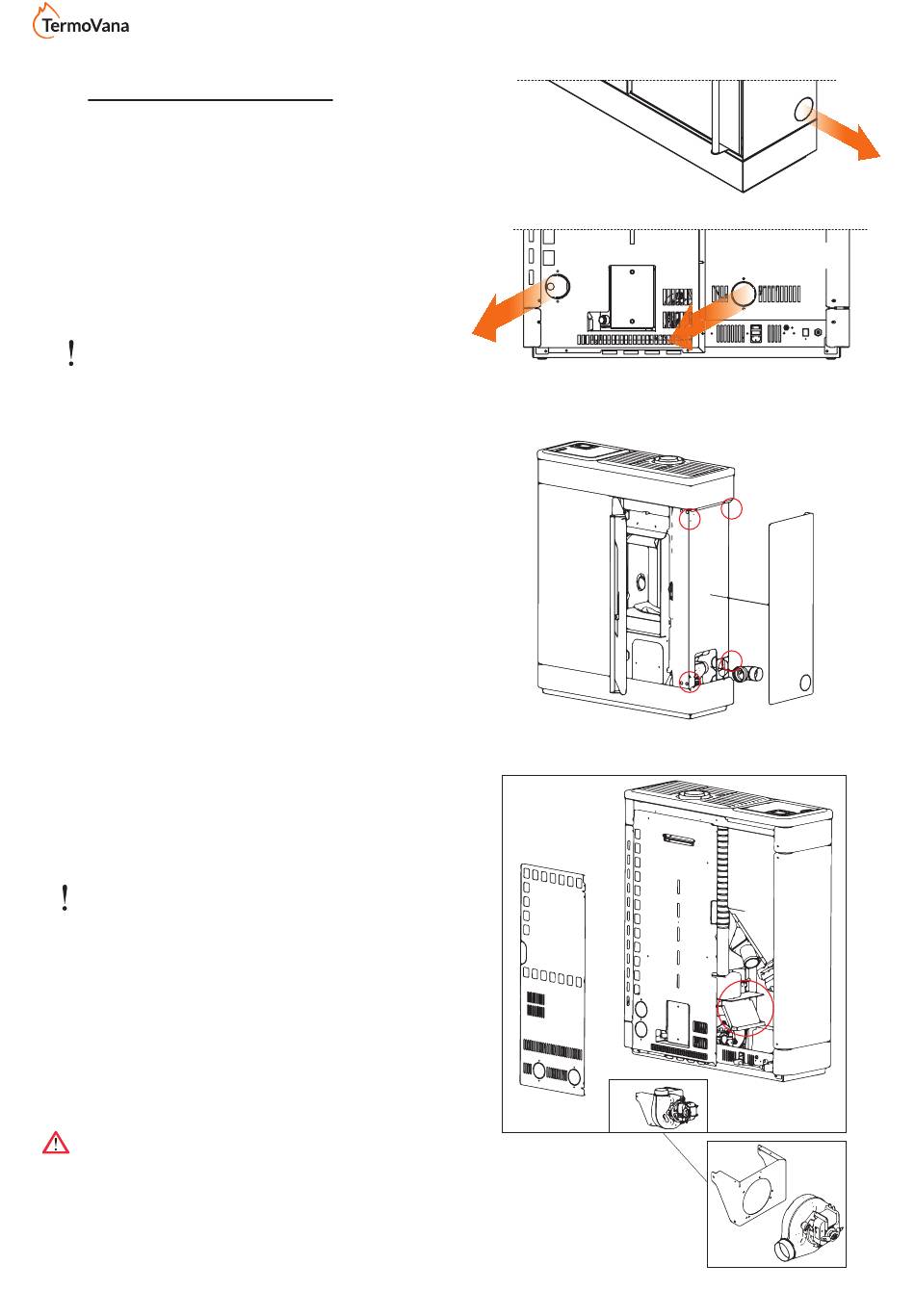

17 HETELUCHTKANAAL
De kachel, in de modellen die zijn voorbereid
voor de leidingen, is uitgerust met 2 centrifugale
ventilatoren die geschikt zijn voor het geleiden van
de lucht in aangrenzende omgevingen. De lucht
ontsnapt standaard uit de roosters aan de zijkant
met een luchtstroom van 45° naar voren. (
Door de ventilator te draaien is het mogelijk om
met een luchtslang met een diameter van 60 mm
uit de achterkant van de kachel te komen. Volg
de instructies stap voor stap om de ventilator te
draaien. (
)
Fig 2
De kanalisatiebewerking kan onafhankelijk
w o r d e n g e m a a k t v o o r d e r e c h t e r - e n
linkeruitgang met dezelfde bewerking die
hieronder wordt weergegeven:
RECHTERKANT UITGANG
• Open de deur en draai de twee schroeven aan de
voorkant van de zijkant en twee schroeven aan de
achterkant van de zijkant los
• Plaats de bocht van 90°
• Verwijderen met zijplugsnijder
17.1 ROTATIE VAN
ACHTERUITLAATVENTILATOR
• Verwijder terug "A"
• Verwijder de slang die de ventilator verbindt met
de D.60-buis
• Draai de schroeven los die de beugel "B" en de
motor bevestigen
• Draai de ventilator 90° met de mond naar je rug
gericht
• Draai de schroeven weer vast
• Zet het carter vast
• Knip de plug aan de achterkant door met de
kniptang
• Monteer de achterkant "A"
Voor leidingen wordt aanbevolen om 6 meter pijp
en 3 bochten 90° niet te overschrijden, anders
verliest de hete lucht zijn eff ectiviteit.
• Gebruik buizen met een diameter van 60 mm en
gladde binnenwanden.
• Als de leidingen door koude muren gaan, isoleer
de buis dan met isolatiemateriaal.
• Plaats in de uitlaat een breed
gaasbeschermingsrooster met een minimale
totale netto oppervlakte van 40 cm2.
• Na 6 meter pijp kunnen we een variabele
luchtstroom hebben.
Gebruik hittebestendige leidingen maximale
temperatuur bereikbaar 200°C.
Het is verboden om plastic leidingen en
derivaten te gebruiken.
30
)
Fig 1
VENTILATORE A
DI SERIE
A
04/2023 - NL
VENTILATORE B
OPTIONAL
B
Fig 1
Fig 2
