Reparatie
Algemene informatie
•
Referentienummers en -letters tussen haakjes
verwijzen naar de overeenkomstige aanduidingen
in de afbeeldingen en de onderdelentekening.
•
Gebruik altijd originele onderdelen en toebehoren
van Graco, verkrijgbaar bij uw Graco-leverancier.
Indien u uw eigen toebehoren gebruikt, zorg er dan
voor dat dit de juiste maten heeft en dat dit voldoet
aan de drukvereisten van het systeem.

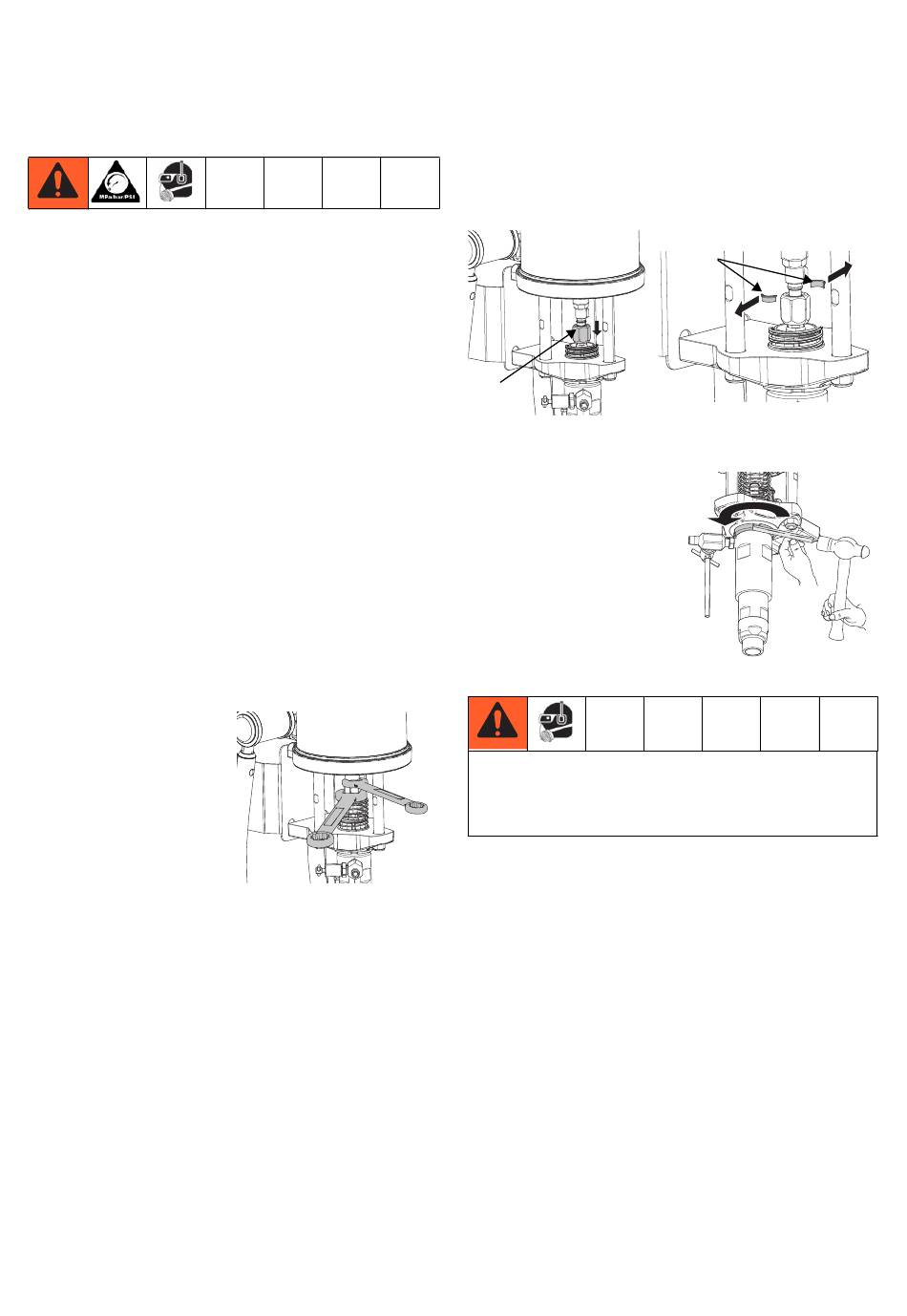

De verdringerpomp ontkoppelen
1. Stop de pomp halverwege de slag.
2. Spoel, indien mogelijk, de pomp door.
Zie Spoelen, pag. 11. Ontlast de druk.
Zie Drukontlastingsprocedure, pag. 10.
3. Ontkoppel de lucht- en vloeistofslangen
en de aardingsdraad (109).
4. Beweeg de
veerbeschermer (118)
omhoog of omlaag.
Houd de platte zijden
van de
luchtmotorzuigerstang
tegen met een sleutel.
Gebruik een andere
sleutel om de
wartelmoer (106)
los te draaien.
332443H
5. Verlaag de wartelmoer (106) voldoende om de
koppelingskragen (107) te verwijderen en verwijder
dan de wartelmoer (106).
106
6. Gebruik een hamer en
koperen stang om de
borgmoer (105) los te
maken. Schroef de
borgmoer zo ver
mogelijk los.
7. Schroef de
verdringerpomp met de
hand los en plaats hem
op een werkbank.
De schroefdraden zijn erg scherp. Gebruik om
snijwonden te vermijden een lap om uw handen te
beschermen bij het handmatig draaien of dragen van
de verdringerpomp.
ti21112a
107
ti21113a
Reparatie
ti21114a
ti21115a
17
