Installatie

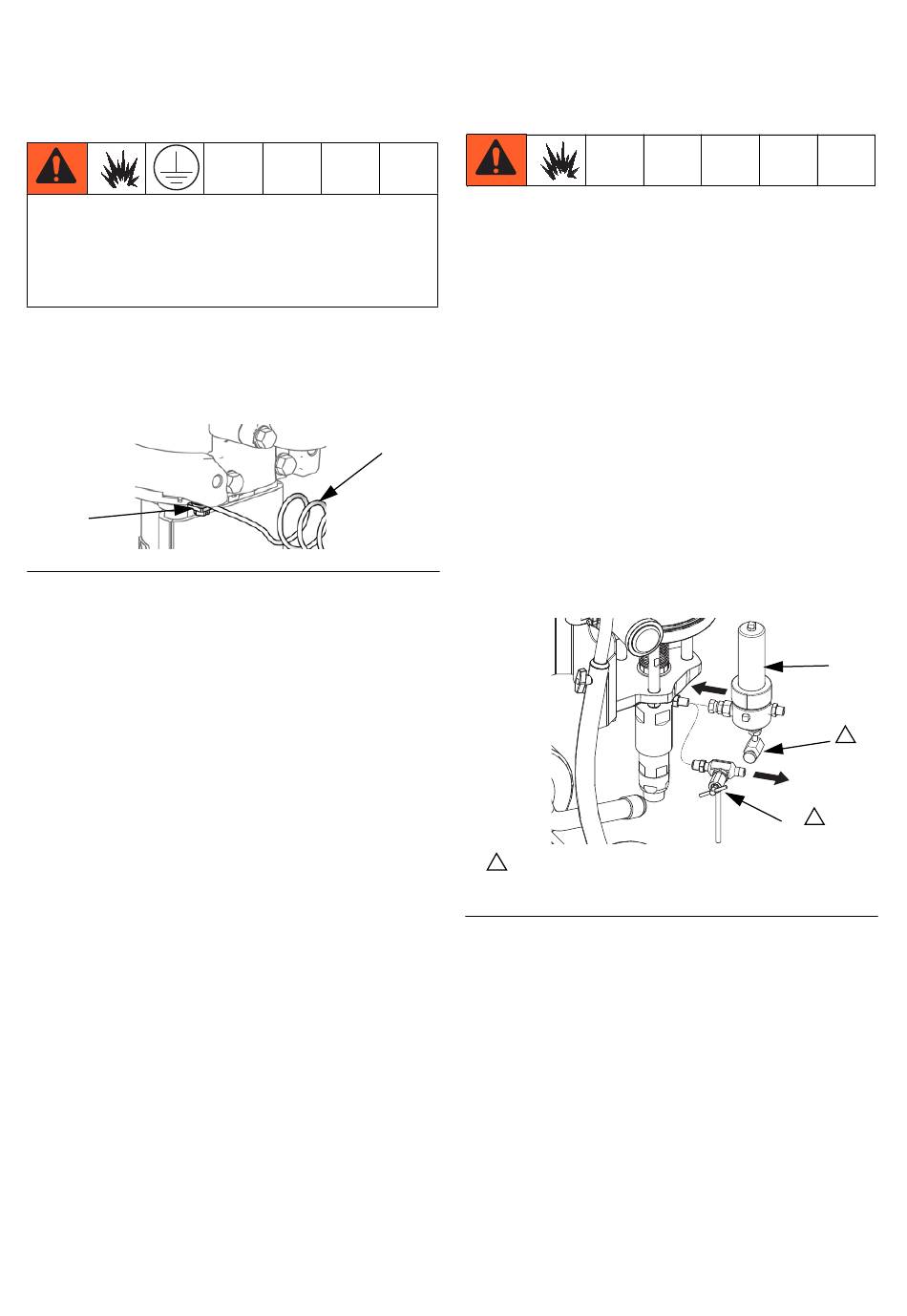

Aarding

De apparatuur en spoelemmer moeten worden geaard
om het risico op statische vonken te beperken.
Statische vonken kunnen tot gevolg heeft dat dampen
ontbranden of ontploffen. Aarden biedt de elektrische
stroom een ontsnappingsdraad.
1. Pomp: zie F
. 2. Controleer of de aardingsschroef
IG
(MS) veilig is bevestigd en stevig vastgedraaid is
aan de luchtmotor. Sluit het andere uiteinde van
de aardingsdraad (M) aan op een goede aarde.
MS
F
. 2. Aardingsschroef en -draad
IG
2. Vloeistofslangen van de pomp: gebruik uitsluitend
elektrisch geleidende slangen. Controleer de
elektrische weerstand van de slangen. Als de totale
weerstand op de massa hoger is dan 25 mega-ohm,
moet de slang onmiddellijk worden vervangen.
Originele Graco-slangen zijn geleidend.
3. Luchtcompressor: volg de aanbevelingen van de
fabrikant.
4. Spuitpistool: aarding via aansluiting met een goed
geaarde vloeistofslang en pomp.
5. Vloeistofhouder: volg de plaatselijk geldende
voorschriften.
6. Het te spuiten object: volg de plaatselijk geldende
voorschriften.
7. Emmers met oplosmiddel die worden gebruikt
bij het spoelen: volg de plaatselijk geldende
voorschriften. Gebruik alleen metalen emmers die
geleidend zijn en op een geaard oppervlak staan.
De emmer niet op een niet-geleidende ondergrond
plaatsen, zoals papier of karton, aangezien dan de
continuïteit van de aarding wordt onderbroken.
8. Houd om de aarding niet te onderbreken bij het
spoelen of het aflaten van druk een metalen
gedeelte van het spuitpistool stevig tegen de zijkant
van een geaarde metalen emmer en activeer dan
het pistool.
8

Instellen

1. Breng het waarschuwingslabel in uw eigen taal aan.
2. Monteer aan elke kant van het luchtspruitstuk van
de motor een geluidsdemper.
3. Installeer de optionele filterset voor vloeistofuitlaat
16V583 als het materiaal bij de vloeistofuitlaat van
de pomp gefilterd moet worden. Zie Toebehoren,
pag. 25, voor onderdelen.
a. Gebruik een moersleutel om de
M
b. Plaats het vloeistoffilter (401) in een
ti12914a
1
F
. 3: Optionele filterset voor vloeistofuitlaat
IG
4. Sluit de hevelslang aan op de pompinlaat. Gebruik
een vonkvrije hamer voor het vastslaan van de
slangfittingen.
5. Zie F
aan op de pompuitlaat (L), of het filter, en draai aan.
6. Sluit het andere uiteinde van de vloeistofslang (J)
aan op de reductienippel en flexibele slang (K). Sluit
de flexibele slang aan op het pistool en draai vast.
vloeistofuitlaatfitting van de pomp op zijn
plaats te houden en een tweede moersleutel op
de T-fitting van het aftapventiel. Verwijder de
T-fitting van het aftapventiel (G).
bankschroef. Breng schroefdraadafdichtmiddel
aan op de schroefdraden en installeer de
fittingen zoals getoond.
Verwijder, zo nodig, de geribde fitting (13) van de T-fitting
(G) en installeer het aftapventiel van de vloeistoffilterset.
. 1. Sluit het uiteinde van de vloeistofslang (J)
IG
401
1
G
1
ti21356a
332443H
