Reparatie en onderhoud
De besturingskaart vervangen
Om te voorkomen dat de kaart voor het elektrisch
circuit beschadigd raakt tijdens het onderhoud, moet
u een aardingspolsband (onderdeelnr. 112190)
dragen en deze goed aarden.
1. Voer Voorbereiden op pagina 46 uit.
2. Maak de glasvezelkabels (J4, J6) en alle kabels
(J1, J3, J5, J7, J8, J9, J12, J13, J14, J15) van de
besturingskaart (302) los. A
J1
(digitale ingang)
J13
(niet in gebruik)
J12
(meteringang
oplosmiddel)
J3
(ingang meters A en B)
J9
(magneetventieluitgang:
doseerventielen A en B)
luchtdoorspuitklep en oplosmiddelspoelklep)
A

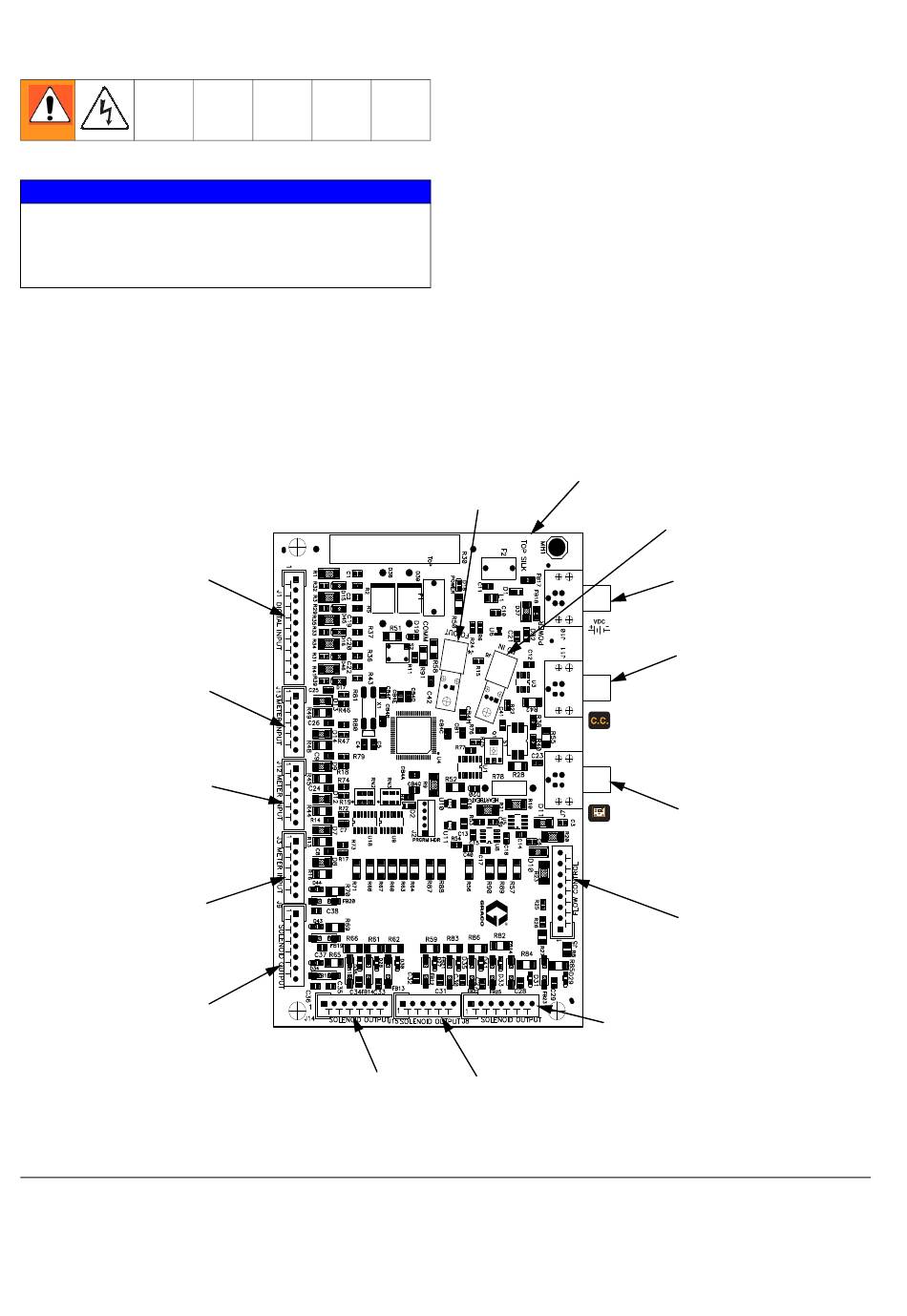

. 21: 255765 Besturingskaart vloeistofstation
FB
48
LET OP
. 21.
FB
(glasvezel uit - blauw)
J14
(magneetventieluitgang:
3. Verwijder de 4 schroeven (303). Verwijder de
borgmoeren van de connectors aan de buitenzijde
van het omhulsel (301). Vervang de besturingskaart
(302). A
. 20.
FB
4. Installeer de nieuwe besturingskaart (302)
met 4 schroeven (303).
5. Sluit de kabels aan op de besturingskaart (302).
A
. 21. Steek de stekkers van de glasvezelkabels
FB
(J4, J6) in de connectors van de kaart (E), blauw in
blauw, zwart in zwart, en draai de connectors (E) met
de hand vast. Knel of buig de glasvezelkabels niet;
de kabels hebben een buigstraal nodig van 2 inch
(51 mm).
6. Installeer een nieuwe zekering (322)
7. Schakel de voeding van de EasyKey
in om de werking te testen.
J4
F1 (343)
J15
(magneetventieluitgang:
3e spoelventiel: Lozingsventiel A)
J6
(glasvezel Ingang - zwart)
J10
(voedingsingang)
J11
(kleurwisselmodule)
J7
(niet in gebruik)
J5
(debietregelaar)
J8
(magneetventieluitgang:
lozingsventiel B)
313958K
