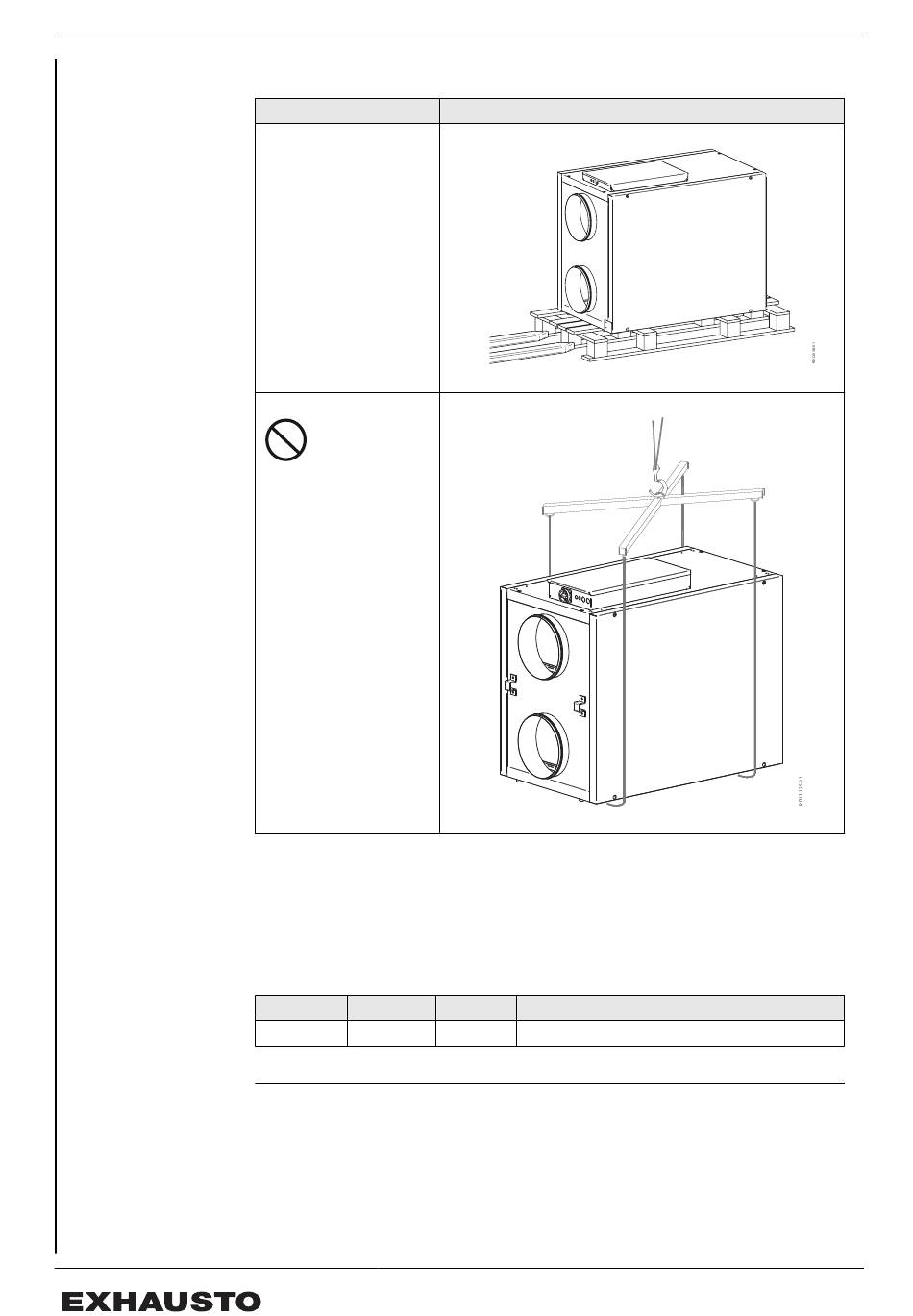

2.2.1 Passage door openingen
Afmetingen van de
unit
Methode
Hefwagen of truck
Hef de VEX-unit omh-
oog op de wegwerppal-
let.
BELANGRIJK: Indien
de wegwerppallet niet
gebruikt kan worden,
moeten de vorken van
de heftruck zo lang zijn
dat de bodem van de
unit niet wordt bescha-
digd.
Kraan
Til de VEX
unit nooit
met een
kraan aan de
hefbeslagen
op.
Gebruik lussen en een
juk zodat de unit niet
wordt beschadigd.
In onderstaand overzicht tabel ziet u de afmetingen van de VEX-unit, zodat u een
richtlijn hebt voor hoe groot de opening moet zijn om de VEX-unit er doorheen te
krijgen:
Lengte
VEX330H
1200 mm
Tekening
Breedte
Hoogte, incl. aansluitkast
735 mm
1070 mm, waarvan aansluitkast 100 mm
