3004204-2014-09-11
3. Mechanische montage
3.1 Plaatsing van de unit
Plaatsing direct op de vloer
NB

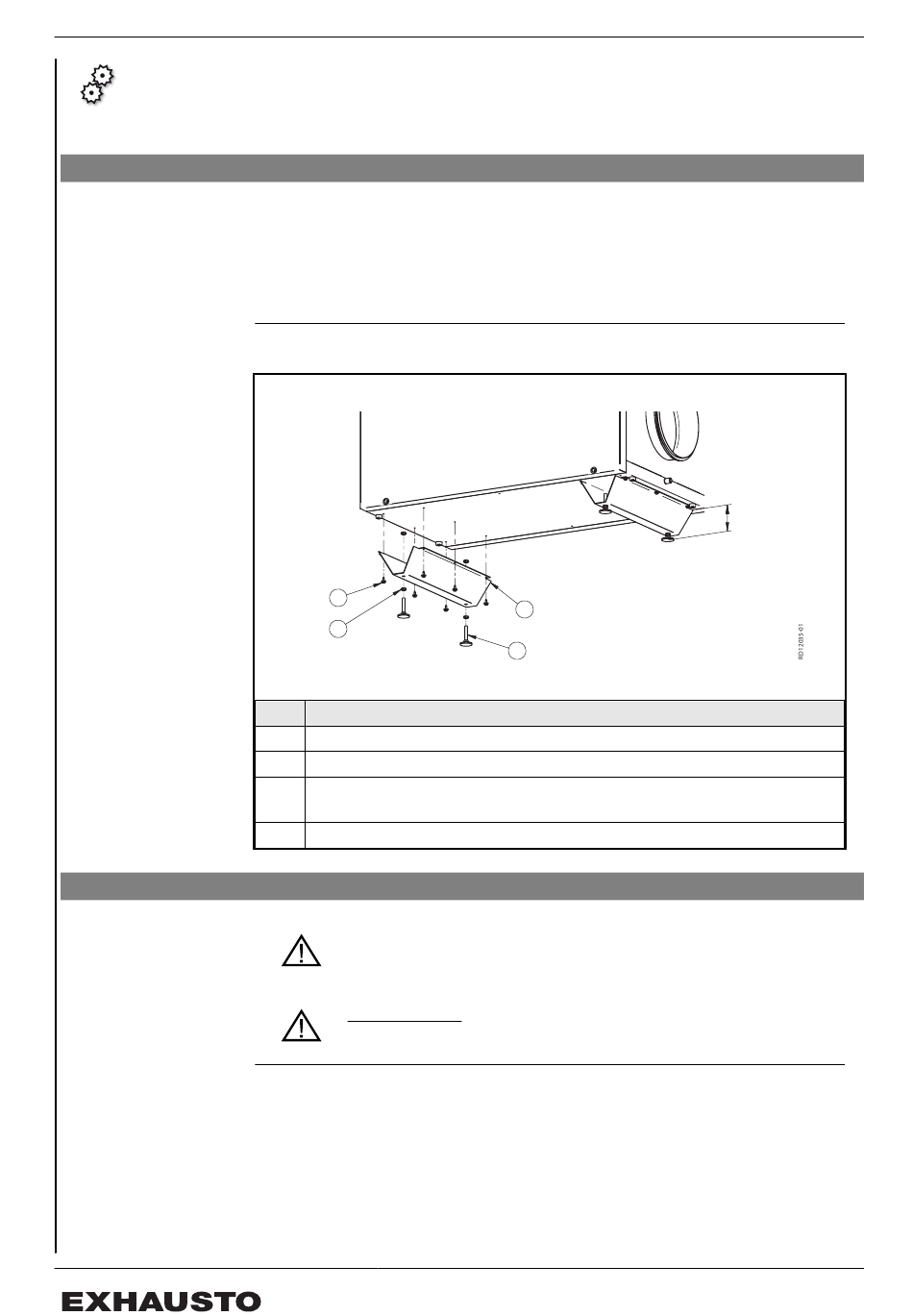

3.1.2 Namontage van montageframe
Monteren van het
montageframe
3.2 Condensafvoer
Vorstrisico
Er moet voldaan worden aan de eisen t.a.v. de vloer, zie "Eisen aan de ondergrond".
Als de vloer niet aan de eisen voldoet, moet de VEX300H op een montageframe ge-
monteerd worden – zie hieronder.
Controleer na het plaatsen of de luchtbehandelingsunit waterpas staat.
D
C
Stap
1
Leg de unit op de zijkant - op een van de afneembare panelen.
2
Schroef de stelschroeven (B) met schijf (C) in het montageframe (A)
3
Schroef het montageframe (A) vast in de gaten in de kast met zes schroe-
ven (D)
4
De stelschroeven (B) kunnen in de hoogte 30 mm worden afgesteld
Voer de condensafvoer naar een afvoer in de vloer of dergelijke.
De condensafvoer moet worden voorzien van een waterslot - zie
hieronder.
Bij vorstrisico: Isoleer de condensafvoer en houd deze vorstvrij,
eventueel met een warmtekabel.
A
B
Handeling
14/32
Mechanische montage
130-160
