4.
Gebruik in de plaats van de evt. af fabriek gemon-
teerde, een geschikte, genormeerde drie-aderige
netaansluitkabel.
5.
Voer de bedrading uit. (→ Pagina 16)
6.
Sluit de schakelkast.
5.8.5
Externe thermostaat aan openTHERM-
module aansluiten

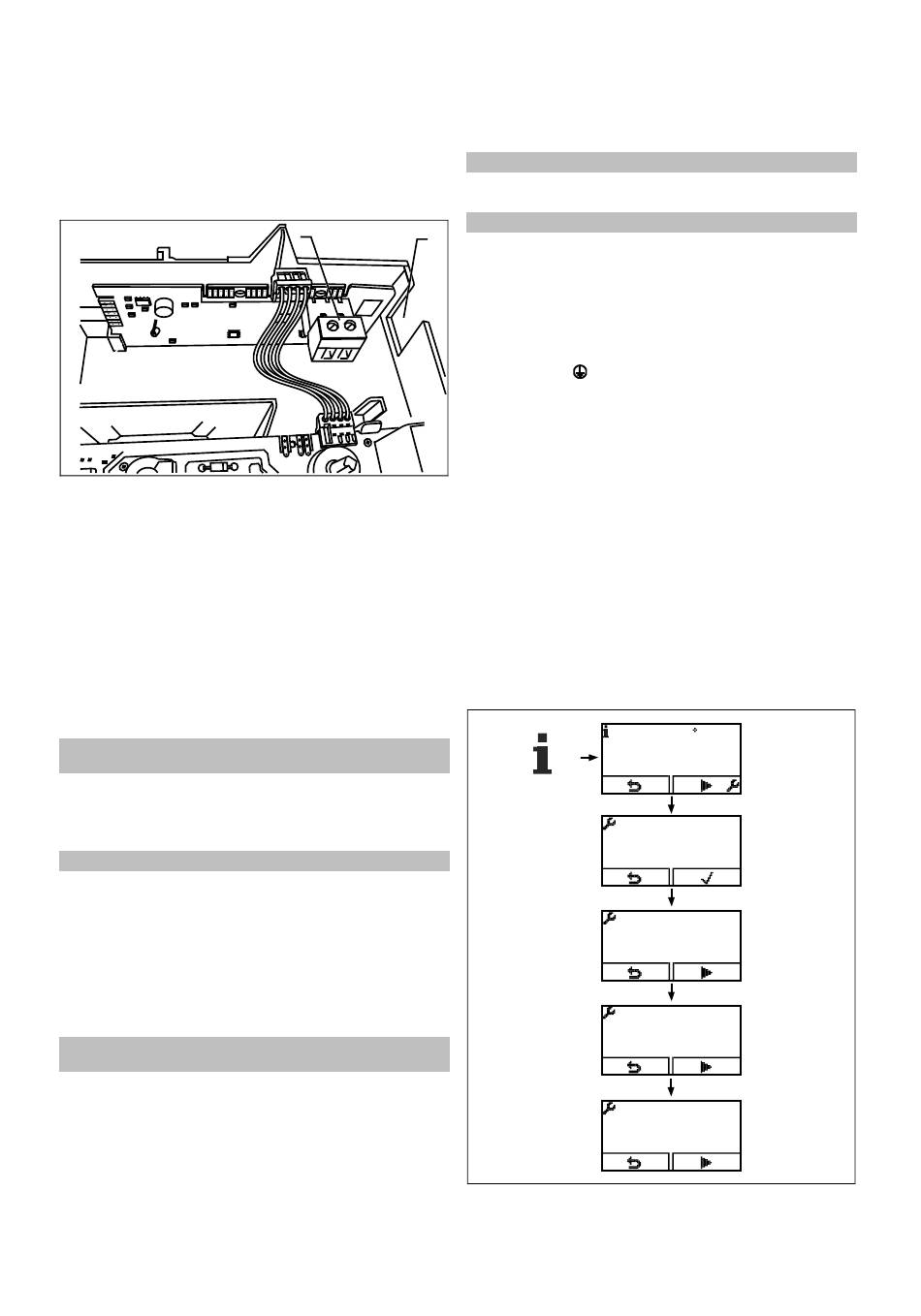

1.
Verwijder de jumper aan de grijze ProE-stekker (1) van
de openTHERM-module.
2.
Sluit de externe thermostaat aan de grijze ProE-stekker
van de openTHERM-module aan.
3.
Let op de poling van de aansluitingen.
4.
Gebruik de snoerontlastingen (2).
5.8.6
Thermostaat aan de elektronica aansluiten
1.
Monteer indien nodig de thermostaat.
2.
Open de elektronicabox. (→ Pagina 16)
3.
Voer de bedrading uit. (→ Pagina 16)
4.
Neem het aansluitschema in de bijlage in acht.
Voorwaarden: Aansluiting van een weersafhankelijke thermostaat of ka-
merthermostaat via eBUS
▶
Sluit de thermostaat op de eBUS-aansluiting aan.
▶
Overbrug de aansluiting 24 V = RT (X100 of X106), als
er geen brug aanwezig is.
Voorwaarden: Aansluiting van een laagspanningsregelaar (24 V)
▶
Verwijder de brug en sluit de thermostaat op de aanslui-
ting 24 V = RT" (X100 of X106) aan.
▶
Als de laagspanningsregelaar (24 V) de stroomvoor-
ziening via de hoofdprintplaat van het CV-toestel moet
ontvangen, verwijder dan de verbinding tussen open-
THERM-module en hoofdprintplaat X31, omdat anders
niet de minimale stroomvoorziening bij de aansluiting 24
V = RT gegarandeerd is.
Voorwaarden: Aansluiting van een maximaalthermostaat voor een vloer-
verwarming
▶
Verwijder de brug en sluit de maximaalthermostaat op
de aansluiting Burner off aan.
5.
Sluit de schakelkast.
6.
Schakel voor multicircuitregelaar D.018 van Eco (inter-
mitterende pomp) op Comfort (verder lopende pomp)
om. (→ Pagina 22)
0020209622_02 ecoTEC classic Installatie- en onderhoudshandleiding
1
2
5.8.7
Aanvullende componenten via VR 40
(multifunctionele module 2 uit 7) aansluiten
1.
Monteer de componenten conform de desbetreffende
handleiding.
Voorwaarden: Component aan relais 1 aangesloten
▶
Activeer D.027. (→ Pagina 22)
Voorwaarden: Component aan relais 2 aangesloten
▶
Activeer D.028. (→ Pagina 22)
5.8.8
Circulatiepomp volgens de behoefte
aansturen
1.
Voer de bedrading uit.
2.
Verbind de aansluitleiding van de externe toets met de
klemmen 1
(0) en 6 (FB) van de randstekker X41, die
bij de thermostaat geleverd is.
3.
Steek de randstekker op de steekplaats X41 van de
printplaat.
6
Bediening
6.1
Bedieningsconcept
Het bedieningsconcept alsook de aflees- en instelmoge-
lijkheden van het gebruikersniveau zijn eveneens in de ge-
bruiksaanwijzing beschreven.
Een overzicht van de aflees- en instelmogelijkheden van het
installateurniveau vindt u in de paragraaf Overzicht installa-
teurniveau. (→ Pagina 17)
6.2
Overzicht installateurniveau
Code
D.---
--/--
Bediening 6
S.31
PF
P.--
D F
DP
17
