9 Verhelpen van storingen
13. Bouw de volledige eenheid ventilator/gasblok in omge-
keerde volgorde opnieuw in. Gebruik hierbij absoluut
een nieuwe afdichting (5).
14. Neem de aanschroefvolgorde van de drie schroeven
tussen ventilator en mengbuis volgens de nummering
(3) (2) en (4)in acht.
15. Schroef de wartelmoer (2) aan het gasblok en de war-
telmoer (8) tussen de gasbuizen vast. Beveilig hierbij
de gasbuis tegen het verdraaien. Gebruik nieuwe pak-
kingen.
16. Voer na beëindiging van de werkzaamheden een dicht-
heidscontrole (functiecontrole) uit. (→ Pagina 22)
17. Als u een nieuw gasblok gemonteerd hebt, voer dan
een gasinstelling uit. (→ Pagina 20)
9.6.3

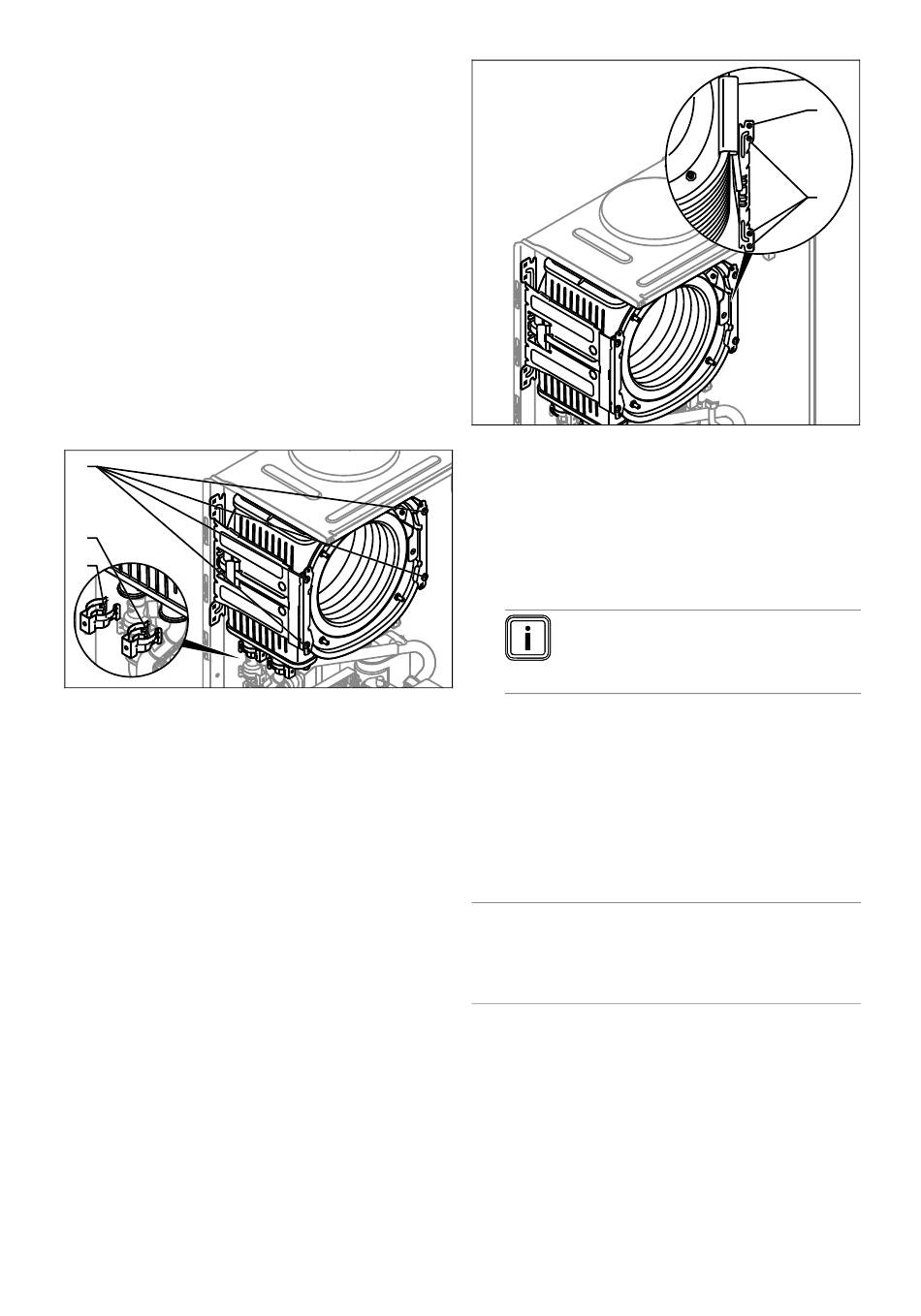

Warmtewisselaar vervangen

1.
Maak het product leeg. (→ Pagina 29)
2.
Demonteer de compacte thermomodule. (→ Pagina 27)
3.
Trek de condensafvoerslang van de warmtewisselaar
af.
1
2
3
4.
Trek de klemmen (2) en (3) aan de aanvoeraansluiting
en aan de retouraansluiting eraf.
5.
Maak de aanvoeraansluiting los.
6.
Maak de retouraansluiting los.
7.
Verwijder telkens twee schroeven (1) aan de beide hou-
ders.
26
8.
Verwijder de onderste drie schroeven (2) aan het ach-
terste deel van de houder.
9.
Zwenk de houder rond de bovenste schroef (1) opzij.
10. Trek de warmtewisselaar naar onderen en naar rechts
en haal hem uit het product.
11. Monteer de nieuwe warmtewisselaar in omgekeerde
volgorde.
12. Vervang de pakkingen.
Aanwijzing
Om u te helpen bij het monteren kunt u wa-
ter of in de handel verkrijgbare zeep gebrui-
ken in de plaats van vetten.
13. Steek de aanvoer- en retouraansluiting tot aan de aan-
slag in de warmtewisselaar.
14. Zorg voor correcte aanbrenging van de klemmen aan
aanvoer- en retouraansluiting.
15. Bouw de compacte thermomodule in. (→ Pagina 29)
16. Vul en ontlucht het product en, indien nodig, de CV-
installatie. (→ Pagina 19)
9.6.4

Printplaat of display vervangen

Aanwijzing
Als u slechts een component vervangt, dan neemt
het nieuwe component bij het inschakelen van het
product de vooraf ingestelde parameters over van
het component dat niet is vervangen.
1.
Open de elektronicabox. (→ Pagina 16)
2.
Vervang de printplaat of het display conform de bijgele-
verde montage- en installatiehandleidingen.
3.
Sluit de elektronicabox.
Installatie- en onderhoudshandleiding ecoTEC classic 0020209622_02
1
2
