5 Configuratie
a
29
X2M
X1M
A4P
X2M
a
De EKRP1HB dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
4.5.11
De omschakeling naar de externe
warmtebron aansluiten

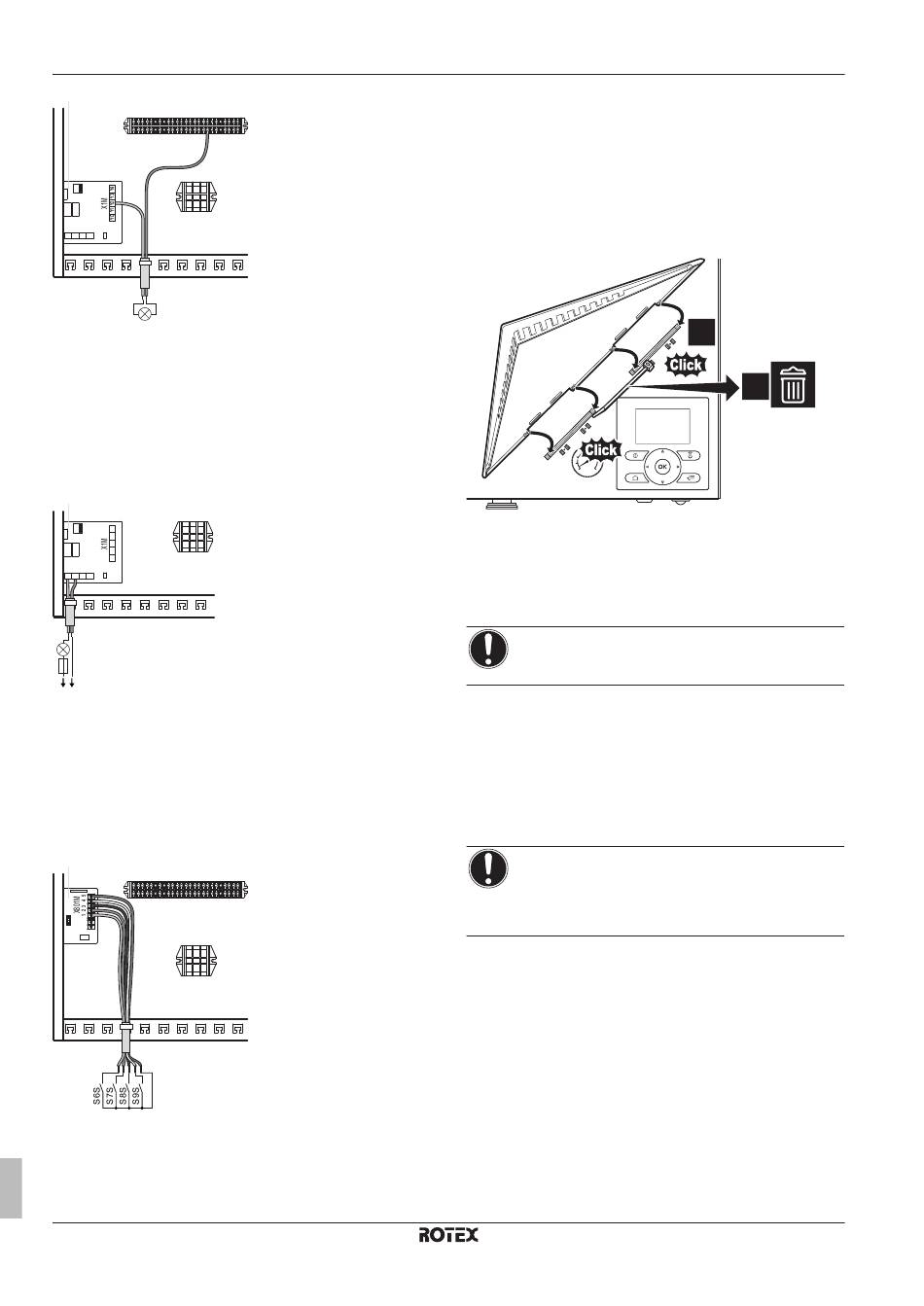

1 Sluit de kabel van de omschakeling naar de externe
warmtebron aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
a
X1M
A4P
X2M
X1 X2
X3 X4
L N
a
De EKRP1HB dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
4.5.12
De digitale inputs voor het
energieverbruik aansluiten
1 Sluit de kabel van de digitale inputs voor het energieverbruik
aan op de juiste aansluitklemmen zoals hieronder afgebeeld.
a
X2M
A8P
X1M
a
De EKRP1AHTA dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
Installatiehandleiding
12
met
kabelbinders
op
met
kabelbinders
op
met
kabelbinders
op
4.6
De installatie van de binnenunit
voltooien
4.6.1
Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer of het frontpaneel van de binnenunit verwijderd
werd. Zie "4.1.1 De binnenunit openen" op pagina 5.
2 Duw het deksel van de gebruikersinterface in de scharnieren.
de
3 Monteer het frontpaneel op de binnenunit.
4.6.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
de
5
Configuratie
5.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
OPMERKING
De in dit hoofdstuk verschafte uitleg over het configureren
is SLECHTS een elementaire uitleg. Voor een meer
gedetailleerde uitleg en achtergrondinformatie, zie de
uitgebreide handleiding voor de installateur.
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET als verwacht werkt. De configuratie heeft invloed op de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem via de gebruikersinterface configureren.
▪ Eerste maal – Snelle wizard. Wanneer u de gebruikersinterface
(via de binnenunit) voor de eerste maal AANzet, start een snelle
de
wizard om u te helpen het systeem te configureren.
▪ Nadien. Indien nodig kunt u later nog zaken van de configuratie
wijzigen.
2
3
RHBH/X04~16CB
ROTEX HPSU lagetemperatuur BiBloc
4P3849781 – 2015.01
