AFSTELLING

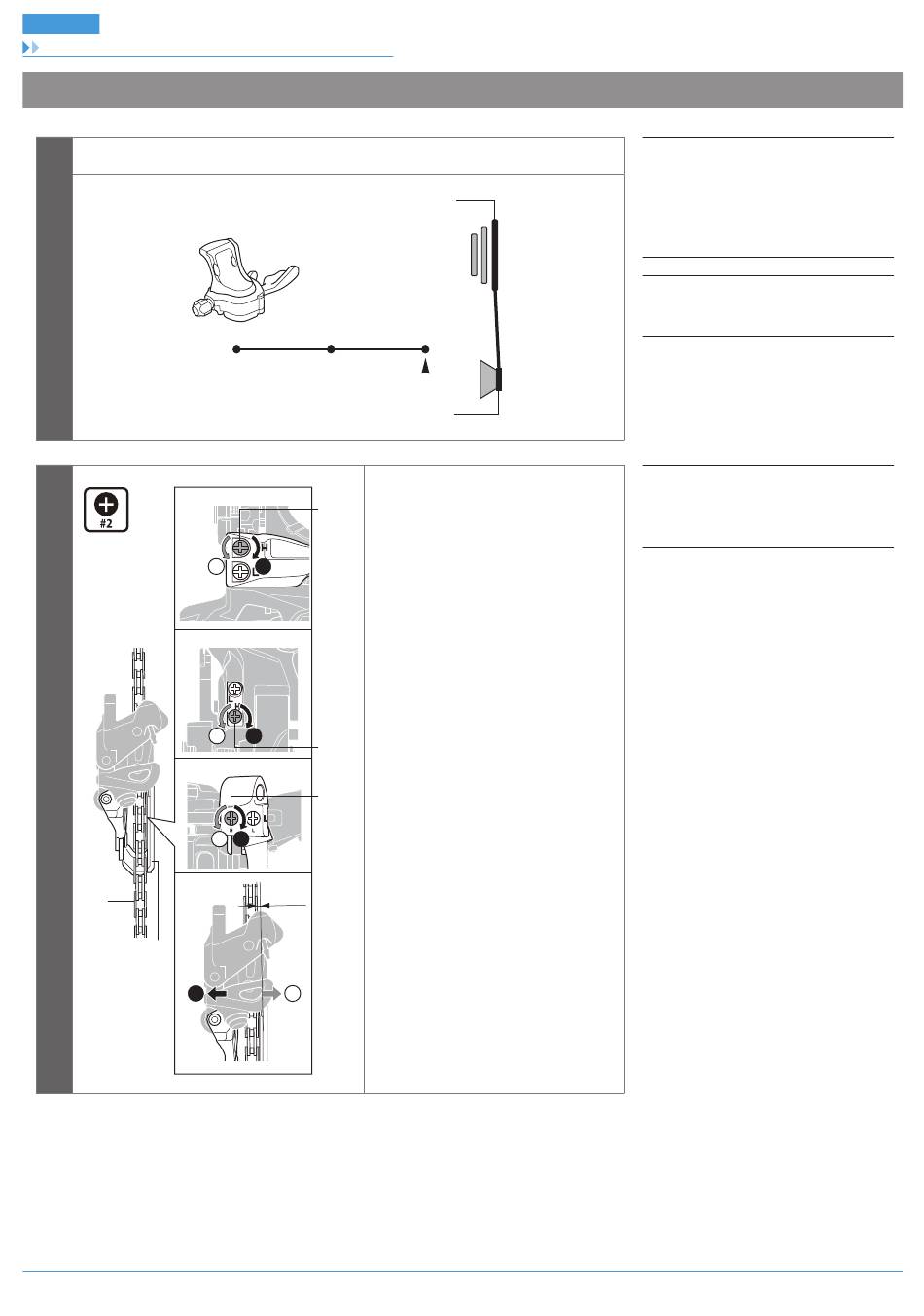

De kabel aanbrengen en de schakelwerking afstellen (triple voorblad)
Afstelling hoogste versnelling
Leg de ketting op het grootste kettingblad en de kleinste tandkrans, zoals in de afbeelding.
1
(w)
(x)
2
(y)
(B)
(C)
A
(w)
(x)
Pas de positie van de kettinggeleider aan
(z)
met de stelbout voor de hoogste
(A)
versnelling.
Stel de afstand [B-C] tussen de buitenste
plaat van de kettinggeleider en de
B
A
ketting af op 0 tot 0,5 mm.
[B-C]
(w)
(x)
(y)
(z)
(z)
B
A
(A)
(z)
(A)
B
A
[B-C]
B
(A)
(y)
(z)
(B)
0 - 0,5 mm
Top swing
Down swing
Side swing
Schroevendraaier[nr.2]
25
(w)
Laagste
(x)
Middelste
(y)
Hoogste
(z)
Kabelindexpunt
(A)
Buitenblad
(B)
Kleinste tandkrans
(A)
Stelbout hoogste versnelling
(B)
Ketting
(C)
Buitenplaat kettinggeleider
