Regeling Cascadesturing - WK
Vermogen
bedrijf
7.6.3
Sturing transportpomp ketelcascade
De Regeling Cascadesturing zorgt voor aansturing van de transportpomp van de
ketelcascade.
Deze functie is alleen actief als, tijdens de configuratie, voor het gebruik van een
pomp gekozen is. Dit is alleen mogelijk indien niet het maximale aantal ketels op een
Regelaar aangesloten is, waardoor het laatste relais gebruikt kan worden om een
transportpomp aan te sturen.
De pomp wordt ingeschakeld als de gewenste aanvoertemperatuur groter is dan
0 °C en/of als er vermogen gevraagd wordt.
7.6.4
Ingang storing ketels (serieschakeling storingen ketels)
De Regeling kan het in storing zijn van één of meer ketels detecteren via een ingang
op de Regelaar.
Voorwaarde is dat de ketels de mogelijkheid hebben om storing te melden via een
spanningsvrij contact.
Per ketel wordt een weerstand van 3300 Ohm, met een tolerantie van maximaal 5%,
in serie met het storingscontact gebouwd. Vervolgens worden de schakelingen
parallel op de storingsingang aangesloten (zie fig. 7.6). De Regeling kan nu, aan de
hand van de gemeten waarde, het aantal ketels dat in storing is, bepalen.

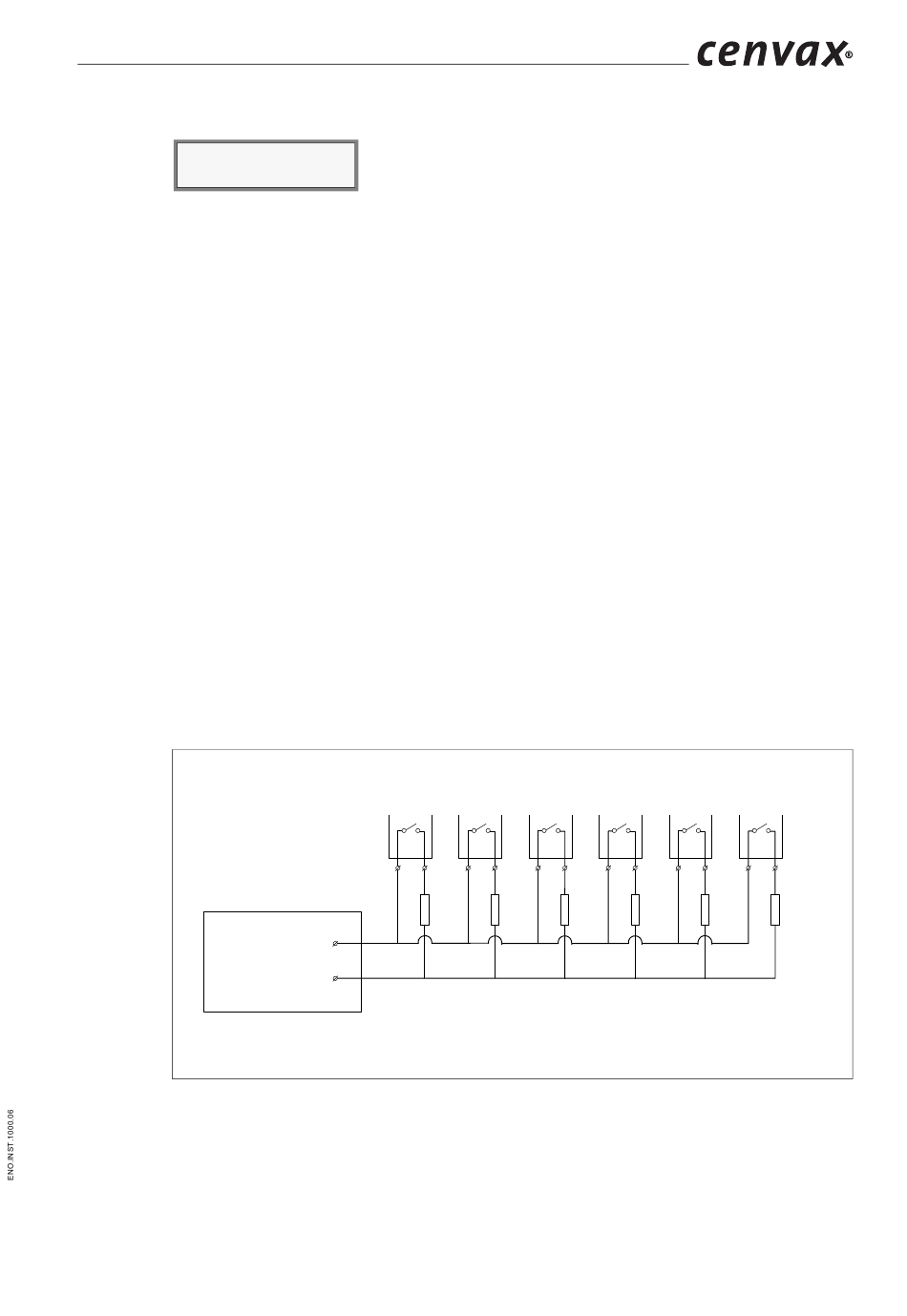

Fig. 7.6 Voorbeeld schakelschema om aantal ketels in storing te detecteren
Naast de normale weergave van storingen, in het menu Storingen, wordt het totaal
aantal ketels dat aanwezig is en het aantal ketels dat in storing is, in een apart menu
vermeld. Als gebruik wordt gemaakt van Volgregelaars, dan vraagt de Regeling bij de
Volgregelaars op hoeveel ketels er in storing zijn.
Weersafhankelijke cascaderegelaar WK 305 / 306
Het momentane vermogen in bedrijf uitgedrukt in het
percentage van het totale beschikbare vermogen.
50%
R 3K3
R 3K3
R 3K3
R 3K3
R 3K3
R 3K3
