Repareren

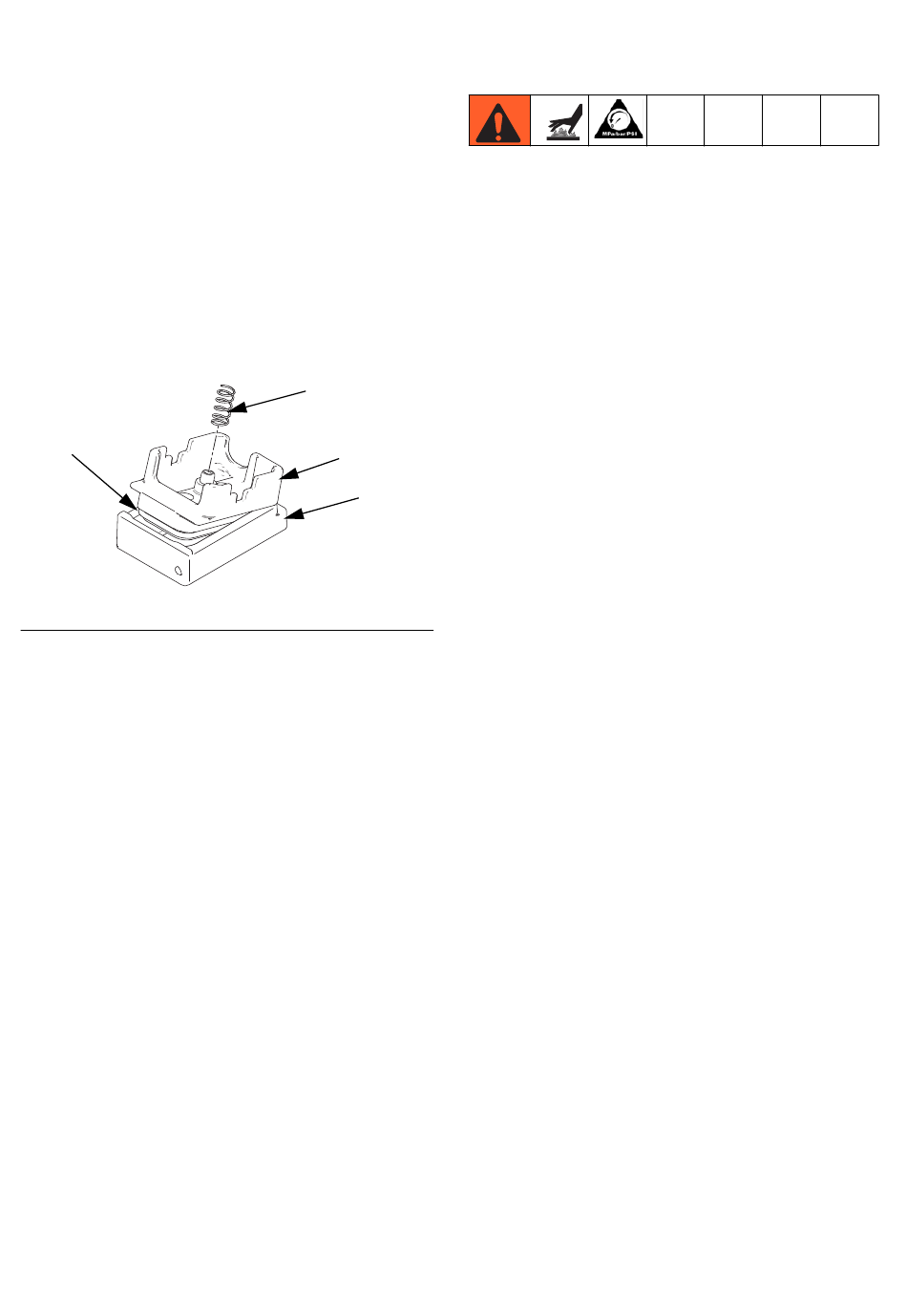

7. Smeer en plaats de arrêteerinrichting (203◆) in de
zuiger. Installeer de O-ring (214◆) op de kap (213◆).
Breng een dun laagje smeermiddel aan op het
buitenoppervlak van de O-ring en het binnenste
contactoppervlak van de basis (212◆).
Richt het deel van de basis dat een magneet bevat
naar het einde van de kap met de grootste
uitsnijding. Bevestig het tegenoverliggende uiteinde
van de onderdelen. Laat het uiteinde met de
magneet vrij. Kantel de basis naar de afdichting
en bevestig de onderdelen; zorg daarbij de O-ring
op zijn plaats blijft. Installeer de veer (211◆) op het
uitspringende gedeelte van de kap. Lijn de magneet
in de basis uit met de luchtinlaat en installeer de kap.
214
A
. 3. Kap
FB
8. Smeer de kapzijde en installeer de klepplaat (205◆).
Lijn de kleine opening in de plaat uit met de
luchtinlaat. Draai de schroeven (209◆†) vast
om de plaat in positie te houden.
12
211
213
212
ti19286a

De keerkleppen repareren

OPMERKING: Voor de keerklep zijn sets verkrijgbaar
met nieuwe kogels en zittingen van diverse materialen.
Zie pagina 34 om de sets in het gewenste materiaal/de
gewenste materialen te bestellen. Er zijn ook O-ring-
en bevestigingssets verkrijgbaar.
OPMERKING: Zorg dat de kogels van de keerkleppen
altijd goed op de zittingen aansluiten door ook altijd
de zittingen te vervangen als u de kogels vervangt.
Bij modellen met O-ringen moet de O-ring altijd worden
vervangen als het spruitstuk wordt verwijderd.
Demontage
1. Volg de Drukontlastingsprocedure op pagina 10.
Maak alle slangen los.
OPMERKING: De pomp is zwaar. Til de pomp altijd
op met twee personen.
2. Haal de pomp los uit de bevestiging.
OPMERKING: Gebruik voor kunststof pompen
(3300P) handgereedschap totdat de klevende patch
op de schroefdraad loslaat.
3. Gebruik een dopsleutel van 19 mm (3/4 inch) om
de uitlaatbochtbevestigingen (8) te verwijderen en
verwijder vervolgens het spruitstuk. Zie A
4. Verwijder de O-ringen (13, niet gebruikt bij sommige
modellen), de zittingen (11) en de kogels (12).
5. Draai de pomp om en verwijder het inlaatspruitstuk.
De montagebeugels blijven vastzitten.
6. Verwijder de O-ringen (13, niet gebruikt bij sommige
modellen), de zittingen (11) en de kogels (12).
Hermontage
1. Reinig alle delen en let op slijtage en beschadiging.
Vervang zo nodig onderdelen.
2. Zet alles in omgekeerde volgorde weer in elkaar,
volgens de opmerkingen in A
inlaatspruitstuk eerst. Controleer of de kogelkleppen
(11-13) en de spruitstukken precies worden
gemonteerd zoals in de afbeeldingen is te zien.
De pijlen (A) op de materiaaldeksels moeten
naar het uitlaatspruitstuk gericht zijn.
. 4.
FB
. 4. Plaats het
FB
332172N
