De behuizing en luchtdeksels opnieuw
monteren
Volg alle instructies in A
bevatten belangrijke informatie.
OPMERKING: Wanneer er moet worden gesmeerd,
moet er een smeermiddel op lithiumbasis worden
gebruikt. Bestel Graco onderdeelnr. 111920.
1. Reinig alle delen en let op slijtage en beschadiging.
Vervang zo nodig onderdelen.
LET OP
Ongewenste perslucht door versleten dichtingen
kan leiden tot een kortere levensduur van het
membraan.
2. Smeer en installeer de U-pakkingen van de
membraanas (101) zodanig dat de lippen naar
buiten uit de behuizing wijzen.
3. Plaats de nieuwe lagers (109*) in de
middenbehuizing als ze zijn verwijderd. Duw de
lager naar binnen met een pers of met een blok
en rubberhamer, zodat deze gelijk komt met het vlak
van de middenbehuizing.
2
Breng smeermiddel op lithiumbasis
aan.
6
De lipjes moeten naar buiten uit de
behuizing wijzen.
Polypropyleen
model afgebeeld
105
2
108*
A
. 5. Het middenstuk monteren.
FB
332172N
. 7 op. Deze instructies
FB
7
Aluminium: Draai aan met 41-54 N•m (30-40 ft-lb).
Poly: Draai aan met 34-47 N•m (25-35 ft-lb).
8
Aandraaien tot 2,3-2,8 N•m (20-25 in-lb).
116*
111
113*
117
119
103
7

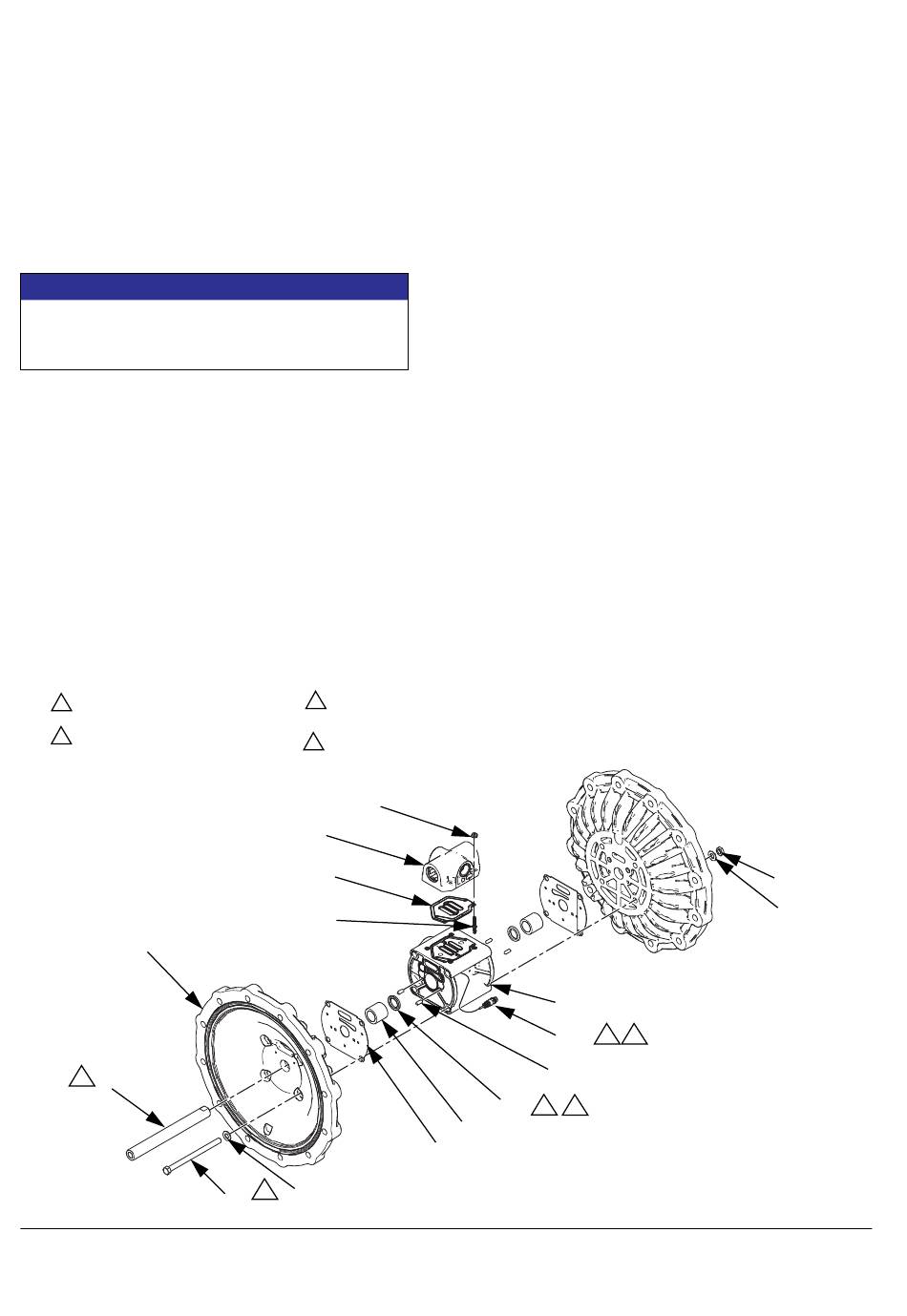

4. Monteer de luchtdeksels, als die waren verwijderd:
a. Plaats één luchtdeksel op de werkbank.
Installeer de stelpennen (112*) en een nieuwe
pakking (107*).
b. Plaats het middenstuk voorzichtig op het
luchtdeksel.
c. Installeer de tweede set stelpennen (112*)
en pakking (107*) in het middenstuk. Plaats
het tweede luchtdeksel op de behuizing van
de middenbehuizing.
d. Aluminium middenstukken: Breng
middelsterke (blauwe) schroefdraadborgmiddel
aan op de bouten (103). Installeer twee bouten
en draai ze aan tot 41-54 N•m (30-40 ft-lb).
Keer de pomp om op de werkbank, installeer
de andere twee bouten en draai ze aan.
Middenstuk van polypropyleen: Breng
middelsterke (blauwe) draadborgmiddel aan op
de bouten (103) en installeer een sluitring (119)
op elke bout. Draai de eenheid op zijn kant.
De stelpennen zullen helpen om het geheel
bijeen te houden. Schuif één bout (103) door het
ene luchtdeksel naar het andere. Installeer een
sluitring (119) en moer (118) en draai ze aan met
de hand. Herhaal dit voor de drie andere bouten,
en draai ze aan tot 34-47 N•m (25-35 ft-lb).
5. Smeer de stuurkleppen (110*) in en installeer ze.
Aandraaien tot 2,3-2,8 N•m (20-25 in-lb). Niet te vast
aandraaien.
106
2
110*
112*
101*
6
2
109*
107*
118
119
8
