Onderhoud

Onderhoud
Open of verwijder het tandwieldeksel niet. De
tandwielzijde kan niet worden onderhouden. Wanneer
het tandwieldeksel wordt geopend, kan de in de fabriek
ingestelde voorbelasting van het lager worden gewijzigd
en kan de levensduur van het product afnemen.
Schema voor preventief
onderhoud
De bedrijfsomstandigheden van uw eigen systeem
bepalen hoe vaak onderhoud is vereist. Zet een schema
op voor preventief onderhoud door op te schrijven
wanneer en welk soort onderhoud nodig is en bepaal
vervolgens een vast schema voor de controle van uw
systeem.

Olie vervangen

Gebruik alleen olie met Graco-artikelnummer 16W645.
Andere olie kan onvoldoende smeren en schade aan
de aandrijving veroorzaken.
OPMERKING: vervang de olie na een eerste
gebruiksperiode van 200.000 tot 300.000 cycli. Na deze
periode dient u de olie eenmaal per jaar te vervangen.
1.
Plaats een opvangbak met een inhoud van minstens
1,9 liter (2 quart) onder de olieafvoerpoort. Verwijder
de olieafvoerplug (15). Laat de olie uit de driver lopen.
15
A

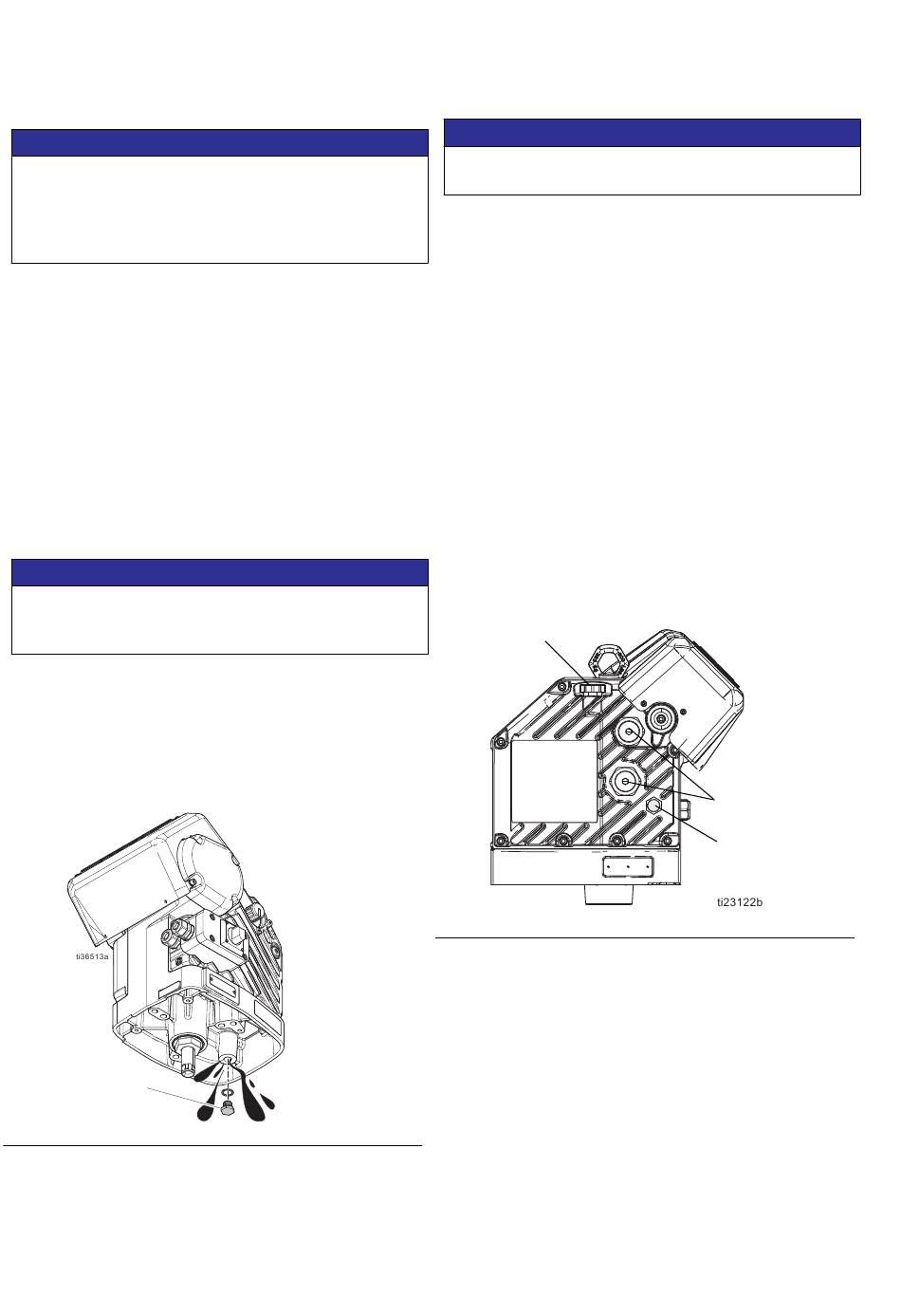

. 8: Olieafvoerplug
FB
10
LET OP
LET OP
2.
Plaats de olieafvoerplug (15) terug. Draai vast tot
25-30 N•m (18-23 ft-lb).
Draai niet te vast aan. De afvoerplug kan worden gestript
en daardoor beschadigd raken.
3.
Open de vuldop (P) en voeg ISO 220 siliconenvrije
synthetische EP-tandwielolie met
Graco-artikelnummer 16W645 toe. Controleer
het oliepeil via het kijkglaasje (K). (Zie A
Ga door met vullen tot het oliepeil tot halverwege
het kijkglaasje komt. De oliecapaciteit is ongeveer
0,9 - 1,1 liter (1,0 - 1,2 quart). Niet te vol doen.
4.
Breng de olievuldop (P) weer aan.

Oliepeil controleren

Controleer het oliepeil via het kijkglaasje (K). (Zie A
Wanneer het spuittoestel is uitgeschakeld, moet het
oliepeil tot halverwege het kijkglaasje komen. Als het
oliepeil laag is, opent u de olievuldop (P) en voeg
ISO 220 siliconenvrije synthetische EP-tandwielolie
met Graco-artikelnummer 16W645 toe. Zie A
De oliecapaciteit is ongeveer 0,9 - 1,1 liter (1,0 - 1,2 quart).
Niet te vol doen.
P
A
. 9: Kijkglas en olievuldop
FB

Voorbelasting lagers

Zie A
. 9. De voorbelastingen van de lagers (R) zijn in
FB
de fabriek ingesteld en dienen niet door de gebruiker
te worden aangepast. Pas de voorbelastingen van de
lagers niet aan.
LET OP
. 9.)
FB
. 9.
FB
R
K
3A6919A
. 9.)
FB
