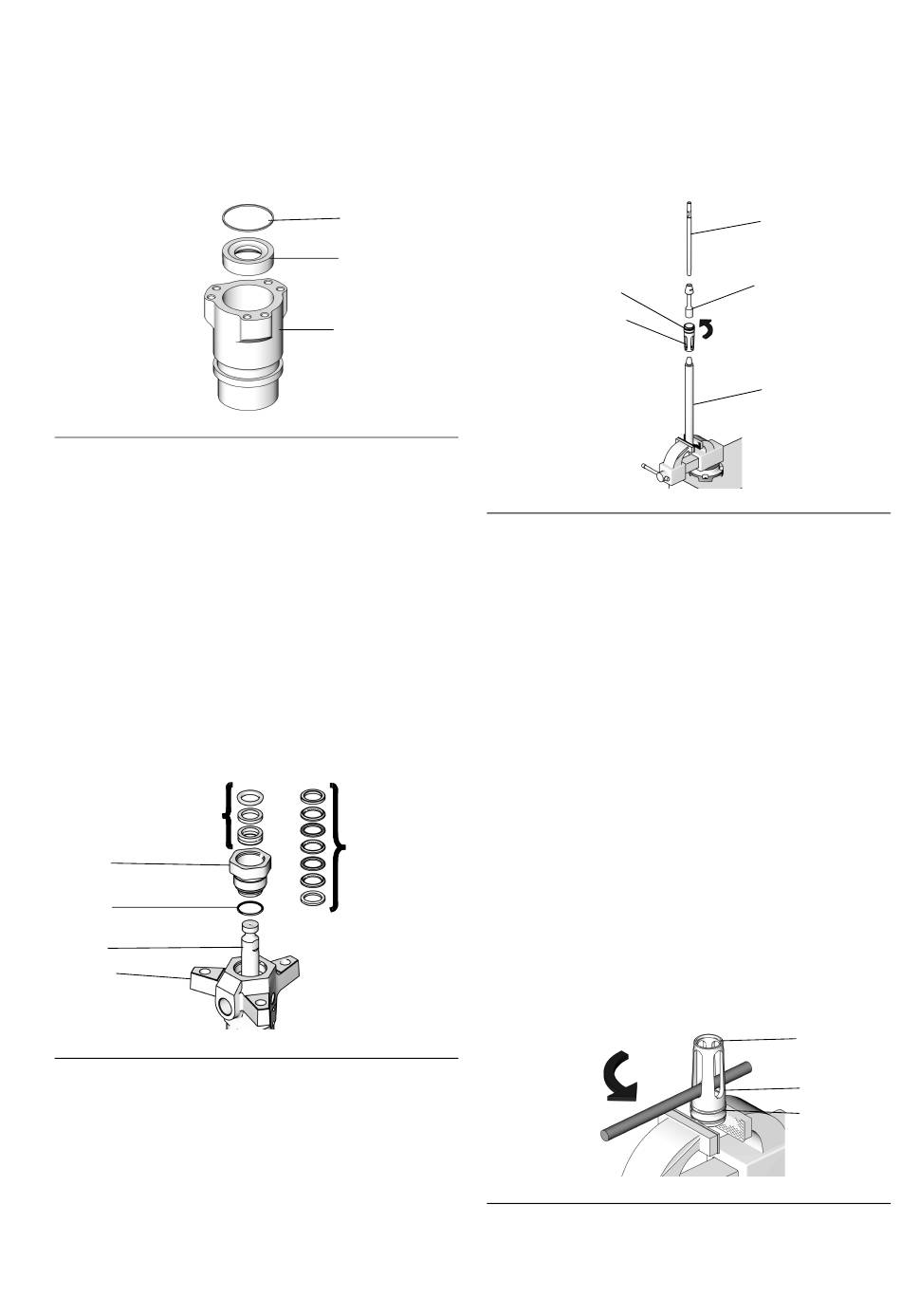

19. Trek de afdichting (18) en zitting (20) uit de
bovenkant van het inlaathuis (22). Als de zitting
moeilijk te verwijderen is, draai de behuizing dan
ondersteboven en sla de zitting eruit met een
hamer en een messing staaf.
A
13
FBEELDING
20. Controleer de contactvlakken van de zitting (20)
en inlaatklephuis (32) op beschadiging.
21. Gebruik een verstelbare sleutel om de
halspatroon (3) te verwijderen om bij de
halspakkingen en pakkingdrukkers te komen.
22. Verwijder de O-ring van de patroon (4).
Verwijder vervolgens de halspakkingen (P) uit de
halspatroon (3). Sommige modellen hebben een
vloeistofuitlaatnippel (43) en O-ring (44). Verwijder
deze onderdelen niet uit het huis tenzij ze moeten
worden vervangen.
P
(MaxLife)
3
4
1
2
A
14
FBEELDING
3A9443R
18
20
22
ti10566a
P
(Severe Duty)
ti11118a
23. Zet de platte kanten van de verdringerstang (1)
vast in een bankschroef. Schroef de zuiger (23)
los van de verdringerstang; de vulzuigerstang (24)
komt mee. Schuif de zuigergeleider (28) en zitting
(30) uit de zuiger (23).
30
28
A
15
FBEELDING
24. Controleer de buitenoppervlakken van de
verdringerstang (1) en de vulzuigerstang (24)
op slijtage, krassen of andere beschadigingen
door ze schuin tegen het licht te houden of met
een vinger over het oppervlak te gaan.
25. Het is niet nodig om de vulzuigerstang (24)
uit de zuiger (23) te verwijderen, tenzij bij
inspectie krassen, slijtage of andere schade aan
de onderdelen wordt geconstateerd. Voor het
demonteren plaatst u de zuigervlakken in een
bankschroef en schroeft u de stang los.
26. Plaats de zuigerzitting (30) en geleider (28) in een
bankschroef. Schuif een messing staaf door de
openingen in de zuigergeleider en schroef deze
uit de zitting. Verwijder de zuigerafdichting (31)
en geleiderlager (29).
OPMERKING: Geleiderlager (29) wordt in de
zuigergeleider (28) geperst en moet mogelijk worden
ingesneden om verwijdering te vergemakkelijken.
A
16
FBEELDING
Reparatie
24
23
1
ti10569a
29
28
30
ti10570a
11
