Reparatie

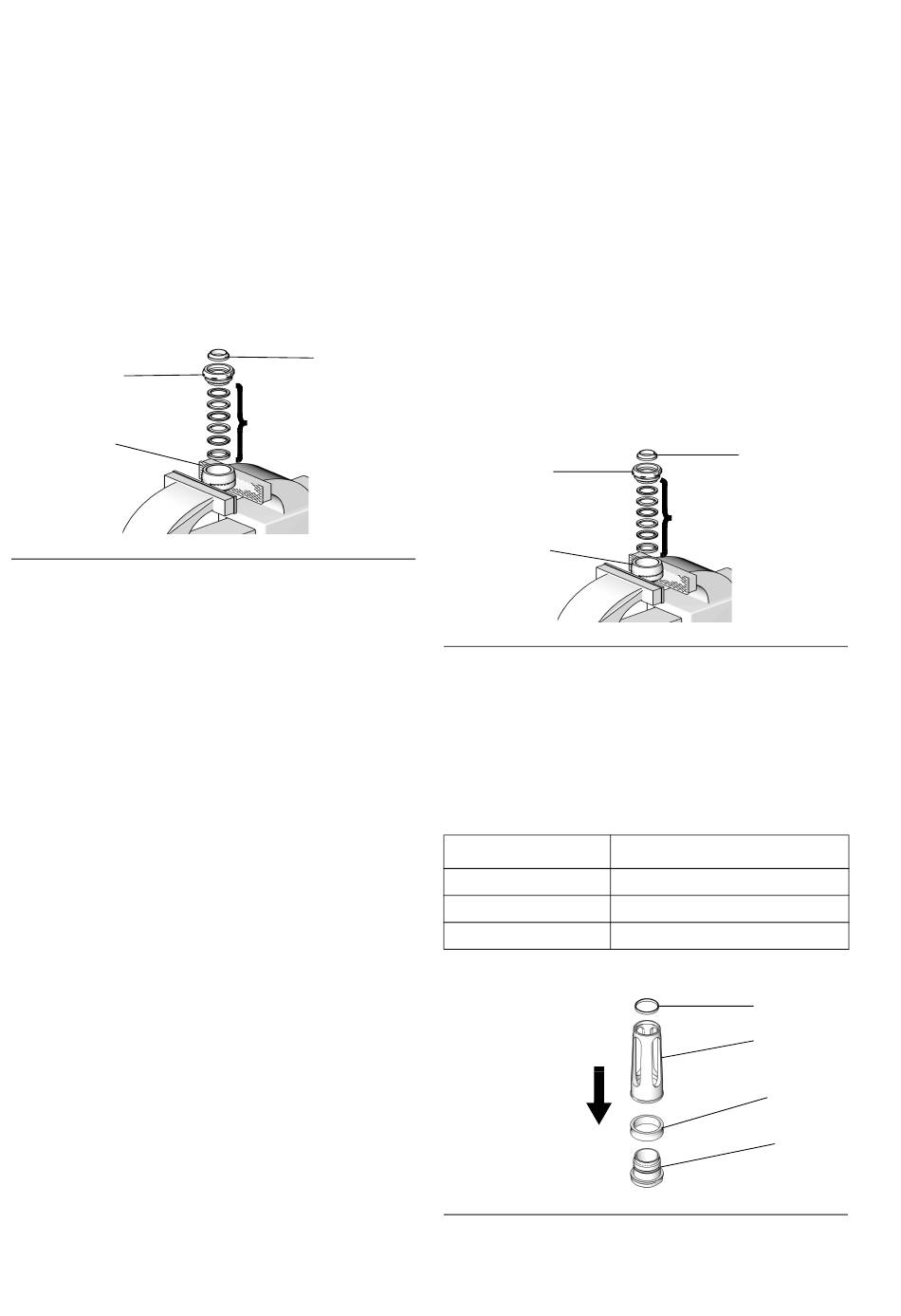

27. Voor het demonteren van de inlaatterugslag-
ventiel plaatst u het inlaatklephuis (32) in een
bankschroef en schroeft u de pakkingmoer (33)
los. Verwijder de afdichting (38) uit de moer
en de inlaatkleppakkingen (S) uit het klephuis.
Controleer de contactvlakken van het inlaat-
klephuis (32) en de zitting (20) op beschadiging
of slijtage.
OPMERKING: De afdichting (38) is in de moer (33)
geperst en moet mogelijk worden ingesneden
om verwijdering te vergemakkelijken.
33
32
A
17
FBEELDING
28. Schroef de plug van het ontluchtingsventiel (40)
volledig uit het klephuis (39). Reinig de
schroefdraden van de klep en het ontluchtingsgat.
Het is niet nodig om het klephuis uit het uitlaathuis
van de verdringerpomp (2) te verwijderen.
29. Inspecteer alle onderdelen op beschadigingen.
Reinig alle onderdelen en schroefdraden met een
geschikt oplosmiddel. Zet opnieuw in elkaar zoals
uitgelegd in het deel Hermontage.
12
38
S
ti10572a
Hermontage
1. Smeer de inlaatkleppakkingen (S) en monteer
ze in de klep (32). Zie A
Pakkingsets voor de juiste pakkingconfiguratie
van de inlaatklep.
2. Met de afgeschuinde kant naar boven drukt
u de inlaatklepafdichting (38) in de uitsparing van
de pakkingmoer van de inlaatklep (33) totdat deze
vastklikt. De neus van de afdichting moet gelijk
liggen met of licht verzonken zijn in het oppervlak
van de pakkingmoer. Zie A
3. Plaats de platte zijden van het klephuis (32)
in een bankschroef. Schroef de pakkingmoer (33)
handvast in het klephuis. Zet het inlaathuis opzij.
33
32
A
18
FBEELDING
4. Smeer de zuigerafdichting (31) en monteer deze
op de zuigerzitting (30). Schroef de zuigergeleider
(28) op de zitting (30). Plaats de zuigerzitting in
een bankschroef en gebruik een messing staaf
om de geleider aan te draaien; zie de volgende
tabel voor het juiste aanhaalmoment. Klik het
geleiderlager (29) in de zuigergeleider (28).
Verdringerpomp
60 cc en 100 cc
200 cc en 250 cc
500 cc
A
19
FBEELDING
18. Zie de delen
FBEELDING
18.
FBEELDING
38
S
ti10572a
Aanhaalmoment
35-41 N•m (26-30 ft-lb)
77-85 N•m (57-63 ft-lb)
122-135 N•m (90-100 ft-lb)
29
28
31
30
ti10573a
3A9443R
