Reparatie
Alle elektrische bedrading moet worden verzorgd
door een gediplomeerd elektricien en aan alle ter
plaatse geldende verordeningen en regelgeving
voldoen.

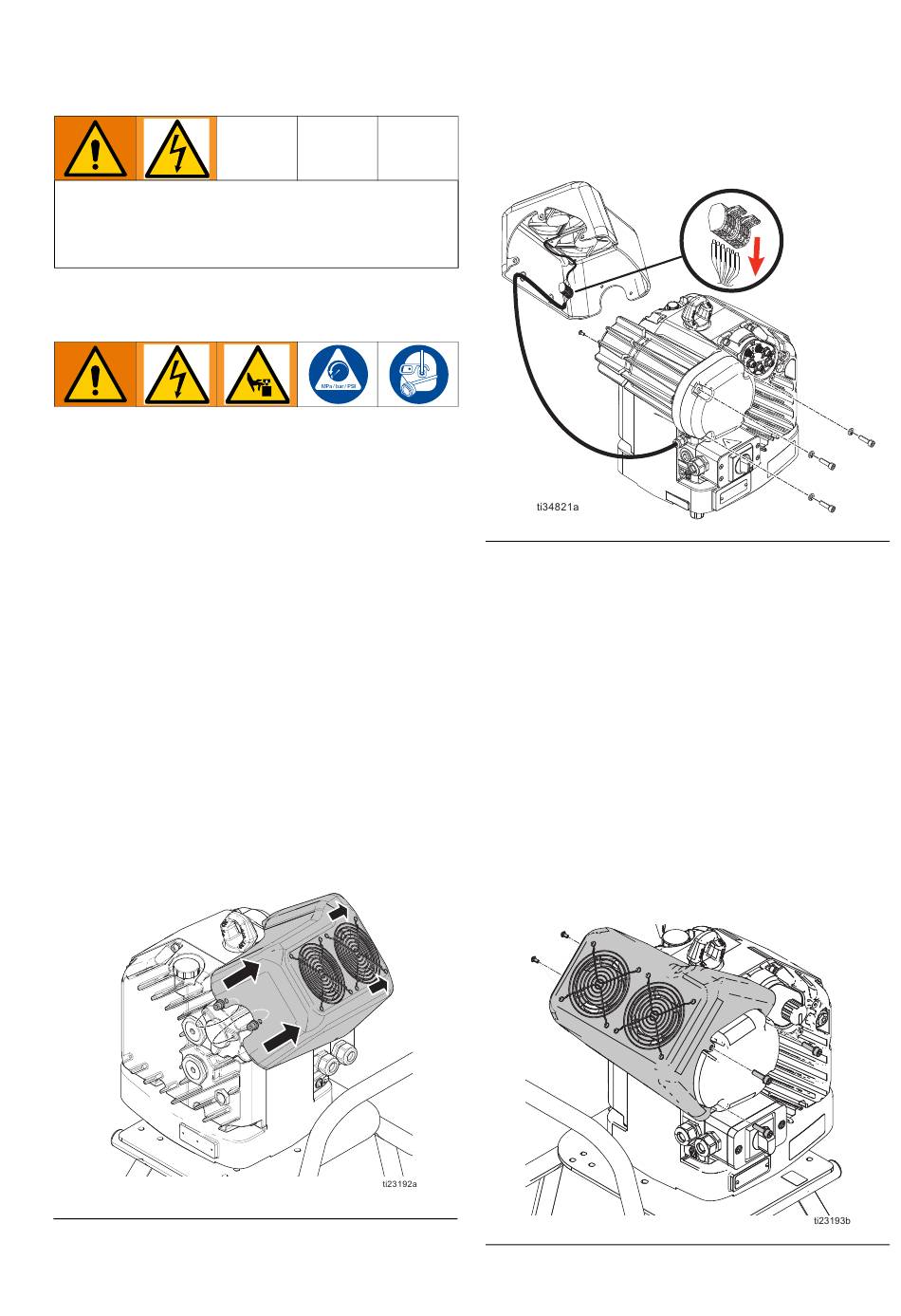

De ventilator vervangen
OPMERKING: De vervangingsset voor de ventilator
(26B025) moet apart worden aangeschaft.
Benodigd gereedschap:
•
Inbussleutel van 3 mm
•
Inbussleutel van 6 mm
•
Momentsleutel 20 N•m (15 ft-lb)
•
Schroefdraadborgmiddel gemiddelde sterkte
(blauw)
1. Ontlast de druk. Voer de Drukontlastings-
procedure uit, pagina 8.
2. Controleer of de stroomschakelaar (D) van de
driver uit staat. Ontkoppel de eenheid van
de stroombron.
3. Verwijder de schroeven waarmee de
ventilatoreenheid aan de driver is bevestigd.
Trek aan het uiteinde dat het verst van de
aansluitdoos is verwijderd. Schuif de eenheid
in de richting van de aansluitdoos om deze
te verwijderen.
A
. 9: De ventilator verwijderen
FB
3A9444C
4. Maak de ventilatorkabel onder de ventilator-
behuizing los met behulp van de twee connectors
met vergrendeling.
A
. 10: Draden verwijderen
FB
5. Verwijder de ventilatorkabel uit de oude
ventilatoreenheid.
6. Sluit de ventilatorkabel aan op de nieuwe
ventilatoreenheid met behulp van de twee
connectors met vergrendeling. Sluit de rode
draden aan op één connector met vergrendeling.
Sluit de zwarte draden aan op de andere
connector. Zet de ventilatorkabel vast langs de
binnenkant van de ventilatorbehuizing.
7. Installeer de nieuwe ventilatoreenheid. Bevestig
de nieuwe ventilatoreenheid door de lipjes van
het deksel in de sleuven aan de kant van de
aansluitdoos te schuiven. Duw het uiteinde
voorzichtig naar beneden. Breng schroefdraad-
borgmiddel aan en installeer de meegeleverde
bevestigingsmiddelen en sluitringen. Draai aan
tot 20 N•m (15 ft-lb).
A
. 11: De ventilator monteren
FB
