Reparatie
Reparatie
Voer de volgende procedure uit voordat u onderhoud aan
het doseerventiel uitvoert.
1.
Voer de Drukontlastingsprocedure uit op pagina 16.
2.
Bij verwarmde ventielen moet u de stroomtoevoer
naar het doseerventiel afsluiten en de stekker van
de kabelboom (AA) loskoppelen.
3.
Laat het ventiel volledig afkoelen voordat u onderhoud
uitvoert.

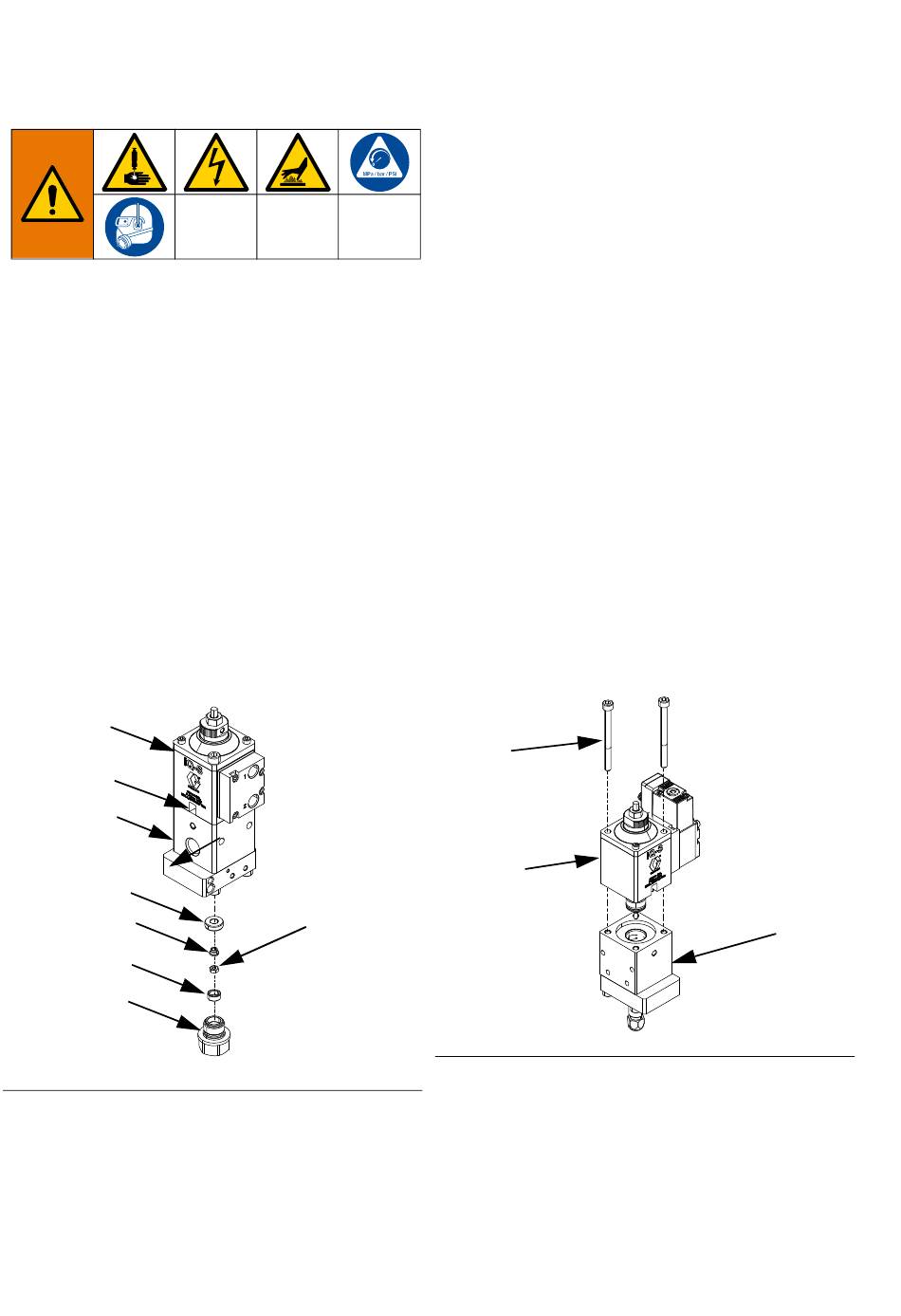

Luchtgedeelte loskoppelen
1.
Voer stap 1 en 3 hierboven uit.
2.
Ontkoppel de luchtleidingen uit het ventiel.
3.
Bij gebruik van een terugzuigingsventiel (iQ-S) moet
de terugzuigingstip (309) worden verwijderd voordat
het luchtgedeelte (B) kan worden losgekoppeld van
het vloeistofgedeelte (E). Zie A
B
K
E
307
309
315
308
A
. 10
FB
20
. 10.
FB
B
310
4.
Verwijder terugzuigingsadapter (308) en afstandsstuk
(315).
5.
Plaats een inbussleutel door de opening in de
zuigerstang (410) in het afvoergat (K). Haal de moer
(310) los met een dop of steeksleutel van 5,5 mm los
en verwijder de tip (309).
6.
Als de vloeistofsectie (E) niet is gemonteerd, plaatst
u de vloeistofsectie in een bankschroef.
7.
Verwijder met een 4 mm inbussleutel de M5 schroeven
(401) uit de bovenkant van de luchtcilinder. Trek
voorzichtig aan het luchtgedeelte (B) totdat de
zuigerstang (410) uit het vloeistofgedeelte (E) is
verwijderd. Zie A
. 11.
FB
OPMERKING: O-ringen in de vloeistofsectie (E) kunnen
aan de U-vormige patroon kleven, waardoor er meer
kracht nodig is om de vloeistof- en luchtgedeeltes (E, B)
te scheiden.
8.
Vervang waar nodig het luchtgedeelte (B) door een
gemonteerd luchtgedeelte met stang, U-vormige
patroon en tip.
9.
Om toegang te krijgen tot de ventielen met kogel-zitting
en tipzitting of om deze te vervangen, verwijdert u de
schroeven van het luchtgedeelte (401) van de bovenkant
daarvan (B). Trek het luchtgedeelte van het
vloeistofgedeelte.
401
B
A
. 11
FB
E
3A7809G
