11. Service en onderhoud

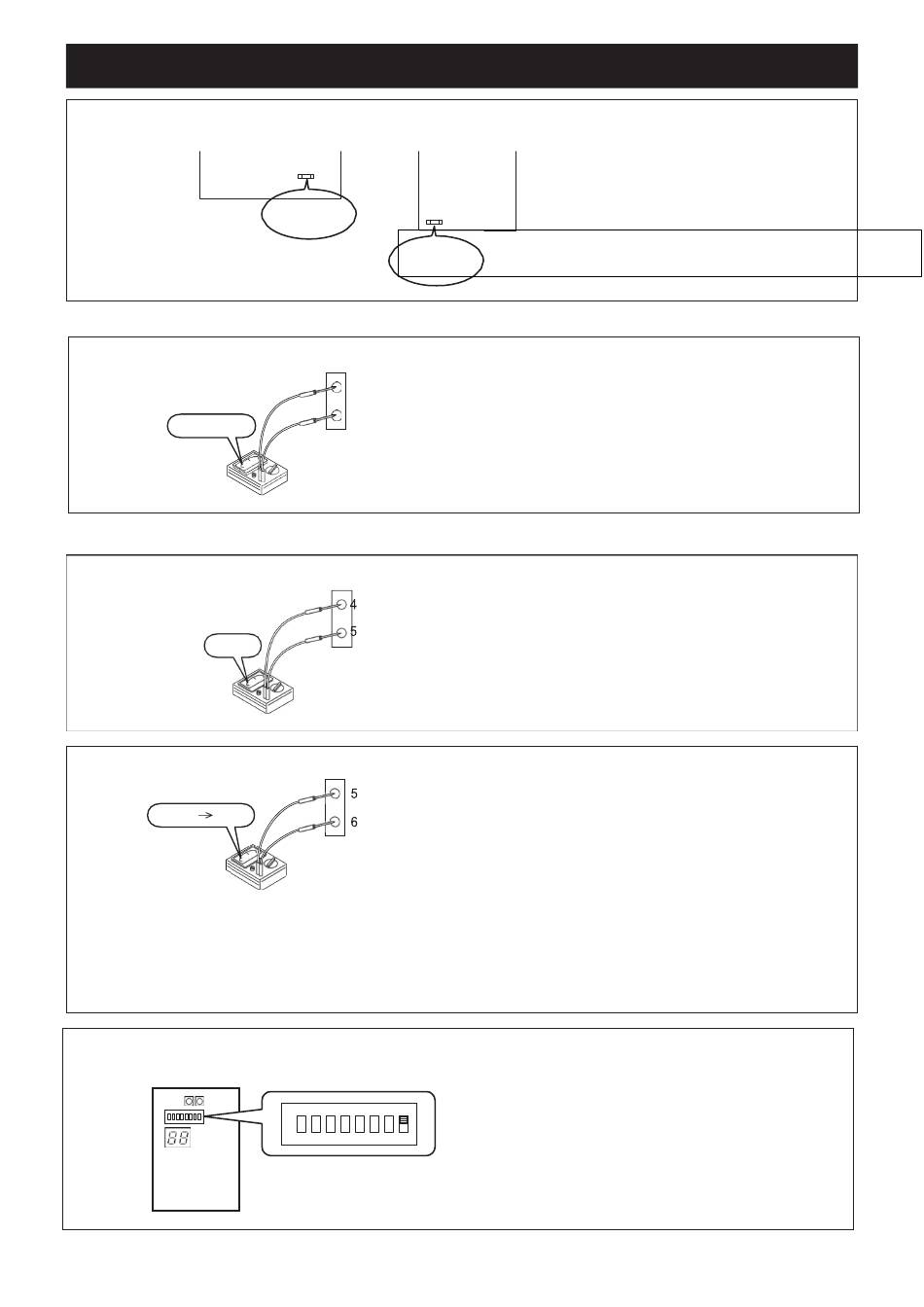

[Fig. 6] Continuïteit van de stroom Zekering op de
PCB (Hoofd)
[0643XU,1043XU]
PCB
(Hoofd)
[Fig. 7] Spanning van vochtigheidssensor
0.147~9.80V
[Fig. 8] Spanning van 3-weg mengklep (24VAC)
AC24V
[Fig. 9] Spaning van 3-weg mengklep (control)
DC10V
DC0V
Normale werking tijdens de verwarmingsmodus;
De spanning van de 3-wegmengklep neemt af van 10V naar 0V als de mengwatertemperatuur hoger is dan het waterinstelpunt.
Normale werking tijdens de koelmodus;
De spanning van de 3-wegmengklep neemt af van 10V naar 0V als de mengwatertemperatuur lager is dan het waterinstelpunt.
[Fig. 10]
PCB(Terminal)
152
[1242XU,1643XU]
Fase CF2
(250V T3.15A)
Fuse CF2 )
250V T5A)
Vochtigheids
17
Sensor
18 COM
24VAC
COM
COM
Control
DIP SW. positie
ON 1 2 3 4 5 6 7 8
OFF
PCB
(Hoofd)
