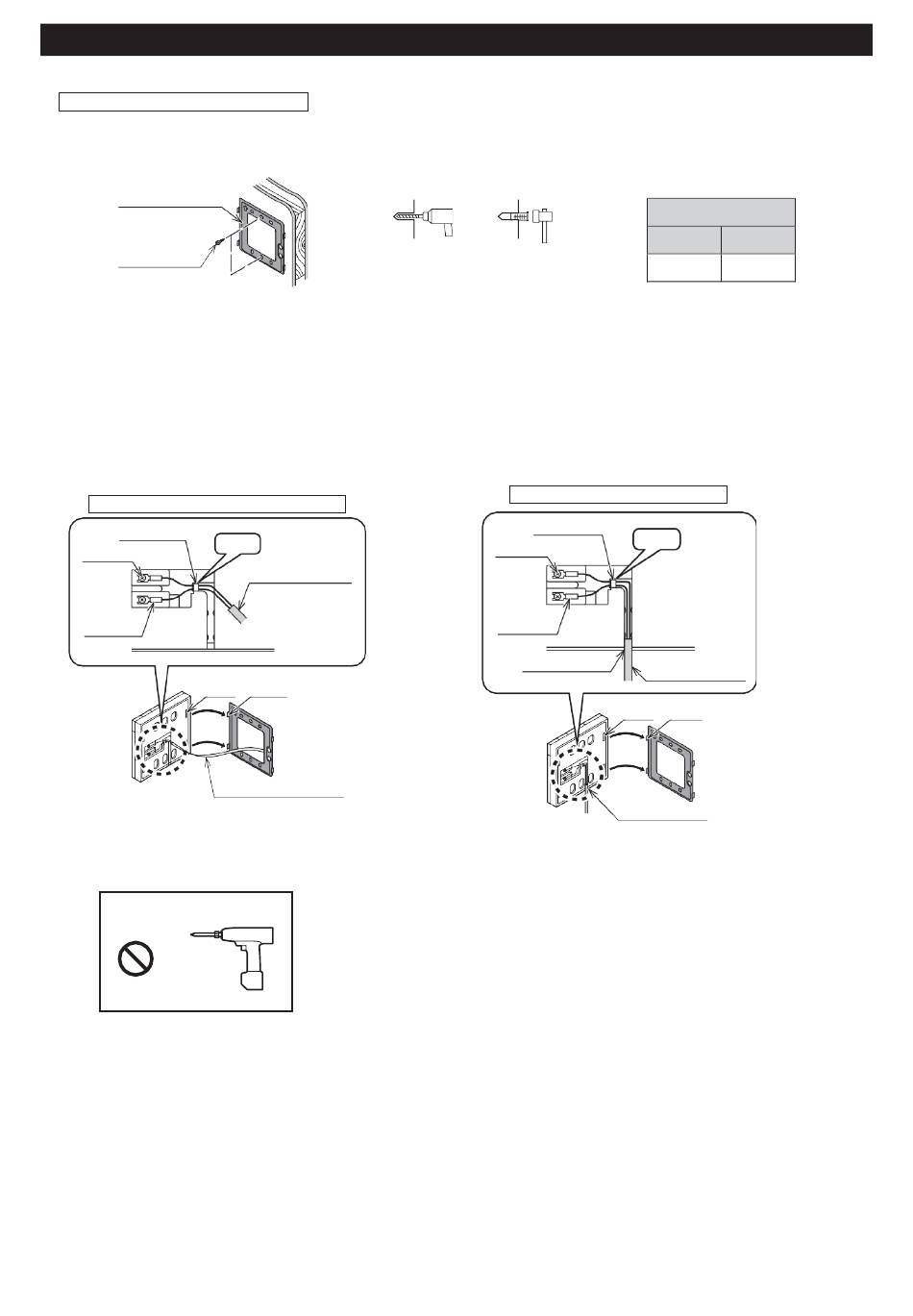

3. Installatie
Wanneer de bedrading bloot ligt
Bevestig de montageplaat op de stevige positie van de muur met de bijgevoegde zelftappende schroeven (L35, 2
schroeven).
•
Als u de schroeven te strak aandraait, kan dit het schroefgat van de montageplaat vervormen of breken.
Montage plaat
Schroef
*Gebruik de bijgevoegde schroefpluggen als de montageplaat met schroeven aan tegels, beton of mortelwanden is
bevestigd.
3. Sluit het snoer van de afstandsbediening aan op de afstandsbediening.
Installeer de Y-vormige aansluiting op het uiteinde van het snoer van de afstandsbediening.
• Het snoer van de afstandsbediening is niet-polair, dus zonder + of -.
Sluit de Y-vormige aansluiting stevig aan op de aansluiting van de afstandsbediening en haak het snoer van de
afstandsbediening aan de draadklem.
Wanneer de bedrading is ingebed
dradenklem
terminal
Y-vormige
terminal
Beschadig de printplaat van de afstandsbediening niet door te veel druk wanneer de terminal is geïnstalleerd.
• Gebruik nooit een elektrische schroevendraaier. Het kan het schroefgat beschadigen, waardoor contactstoringen
ontstaan.
Gebruik geen electrische
schroevendraaier
4. Installeer de afstandsbediening.
Bevestig de afstandsbediening aan het montagepaneel door deze van boven naar beneden te schuiven, waarbij
de 4 openingen aan de achterkant van de afstandsbediening in de haak van het montagepaneel passen.
5. Controleer na installatie van de afstandsbediening de bevestigingstoestand. Als het montagepaneel niet stabiel
is, draai de schroeven dan verder vast.
Haak
Afstandbedienings
kabel
gaten
haken
Afstandbedienings. kabel
kabel
diameter
Steek pluggen in
het gat
Wanneer de bedrading bloot ligt
draden klem
Haak
terminal
Y-vormige
terminal
Afstandbedienings
Gat maken
gaten haken
Gat maken
Boorgat
diepte
6mm
30mm
kabel
25
