Gebruikershandleiding

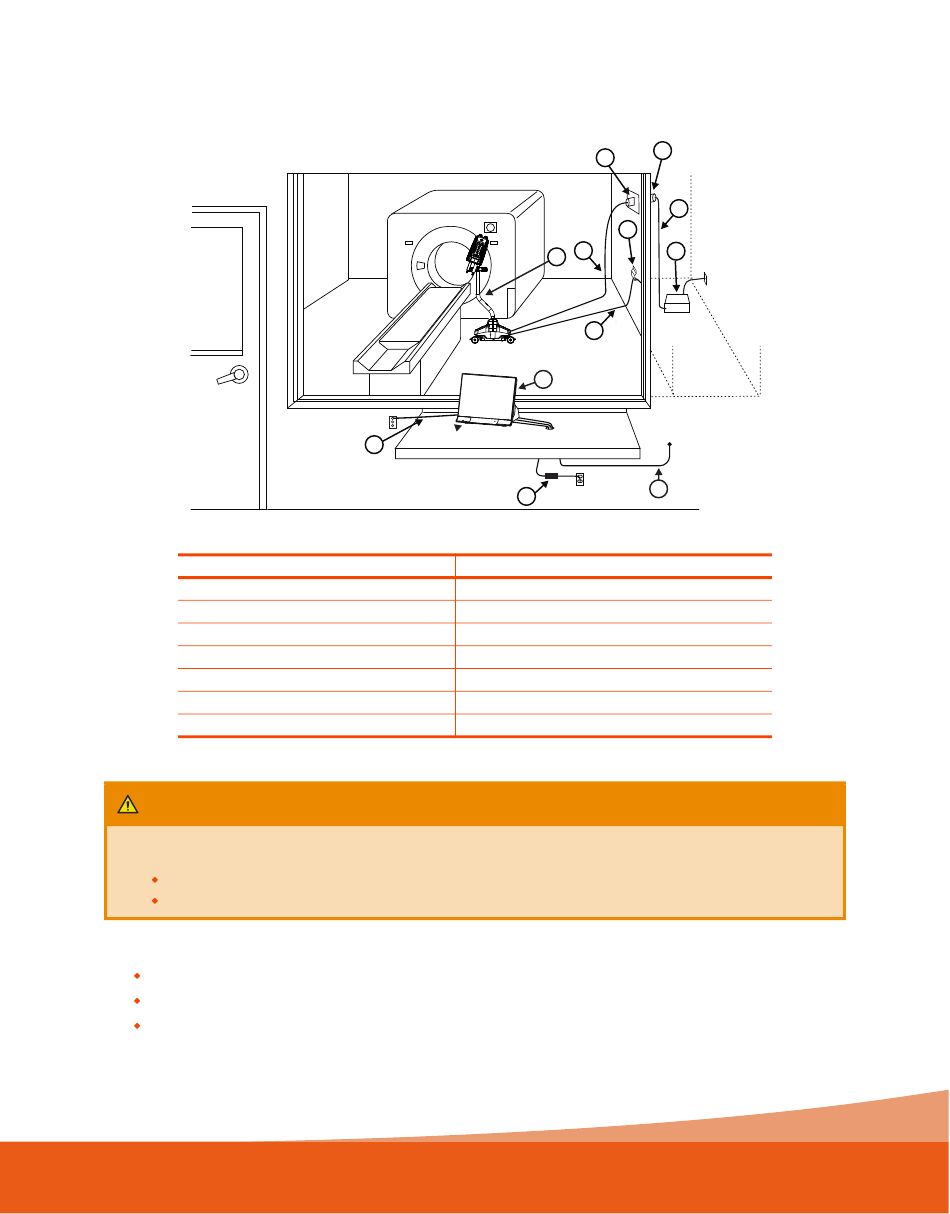

Figuur 4 - 2: Systeemdiagram – Voeding buiten de scannerruimte
Scanruimte
1 - Unit scanruimte (injector)
2 - Voedingskabel
3 - Glasvezelcommunicatielink
4 - Glasvezelsnelkoppeling
5 - Penetratiepaneel
4.2 Het verplaatsen van het systeem
WAARSCHUWING
Letsel bij patiënten kan het gevolg zijn van de beweging van de scanruimte-eenheid (injector) nadat de patiënt
is verbonden met het vloeistofkanaal.
Verplaats de injector niet als de patiënt is aangesloten.
Blokkeer de wielen aan de onderkant van het apparaat om onbedoelde bewegingen te voorkomen.
Zorg er voorafgaand aan het verplaatsen van het systeem voor dat:
de patiënt wordt losgekoppeld
het injectorhoofd zich boven de basis van het systeem bevindt
er zijn geen vloeistofhouders aangekoppeld zijn
Verplaats zodra het injectorhoofdkolom op zijn plaats zit het systeem door middel van het handvat of door het vasthouden
van de standaard onder het punt aangegeven door het label op de standaardarm.
10
12
8
Besturingsruimte en ruimte van MRI-apparatuur
6 - Filter penetratiepaneel
7 - Voeding unit scanruimte
8 - Stroomvoorziening werkstation
9 - Glasvezelcommunicatielink
10 - Bedieningsruimte-unit (werkstation)
11 - Gelijkstroomkabel
12 - VirtualCare™/netwerkkabel
6
5
11
4
2
7
1
3
9
4 - 15
