Veiligheidsvergrendeling
afstellen

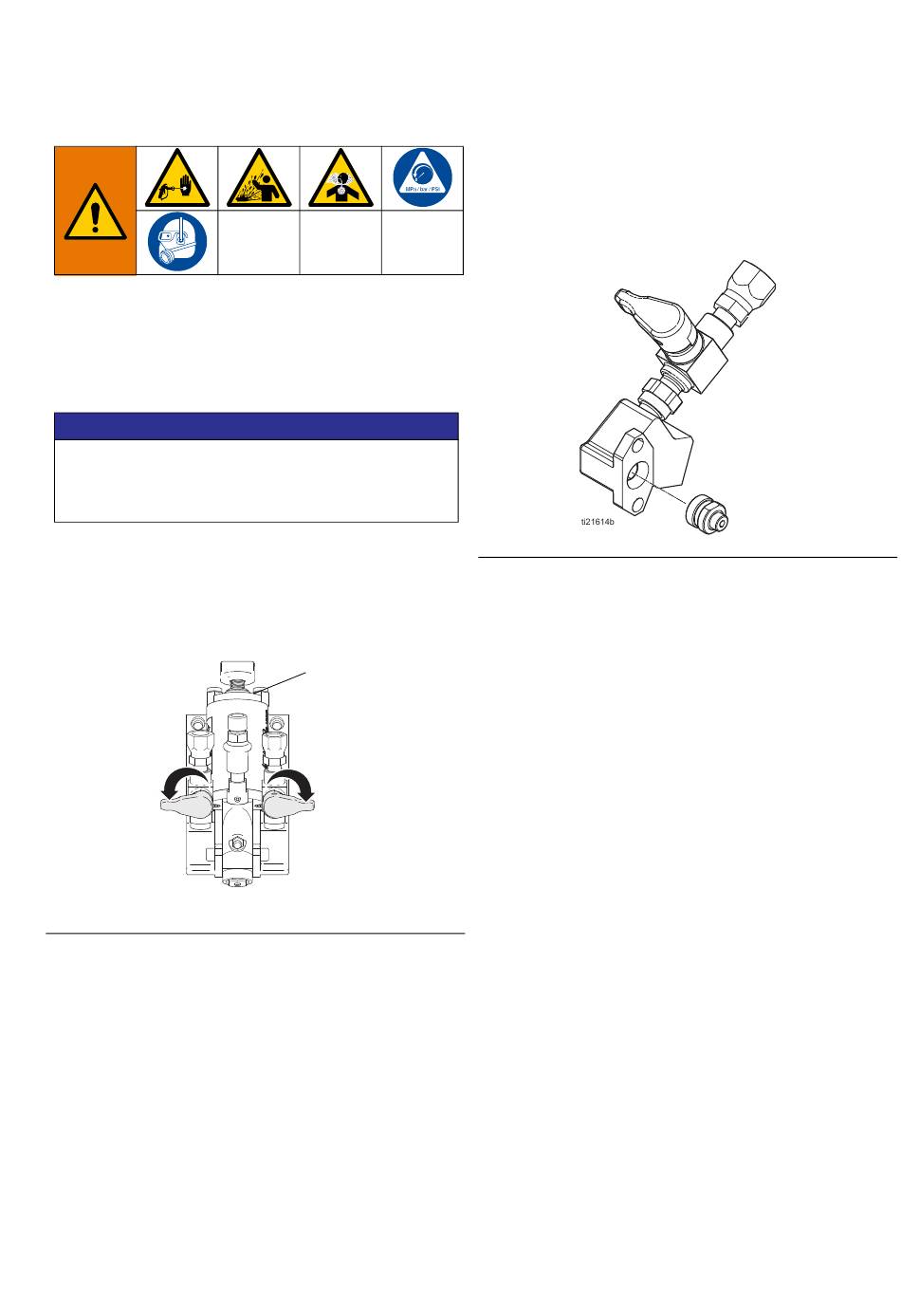

De slag van de zuiger van het P2-pistool is in de fabriek
ingesteld en hoeft niet te worden bijgesteld. De slag van de
zuiger geeft aan hoe ver de luchtzuiger teruggaat wanneer
het pistool wordt geactiveerd. Als de slag juist is afgesteld,
worden de inklemmingspoorten van de mengkamer uitgelijnd
met de afdichtingspoort van het zijblok.
Draai beide materiaalventielen naar de uitstand voordat
u de zijblokken verwijdert. Als de materiaalventielen
niet worden afgesloten voordat de zijblokken worden
verwijderd, raakt het pistool omhuld met urethaan.
1.
Ontlast de druk. Voer de Drukontlastingsprocedure,
pagina 13, uit en koppel de materiaalslangen los van
het pistool.
2.
Zet de materiaalventielen in de uitstand.
A
. 13 Uitstand van de materiaalventielen
FB
3B0121ZAE
LET OP
67
ti19825a
3.
Controleer of het veiligheidsvergrendeling (67) is
vastgedraaid en volledig in het pistool is geschroefd.
4.
Verwijder de zijblokken door de schroeven te
verwijderen. Zie A
FB
5.
Verwijder een van de afdichtingsbehuizingen (17)
van het zijblok uit het zijblok. Laat de afdichting (30)
in de behuizing zitten en spoel met een geschikt
oplosmiddel.
A
. 14 Afdichting zijblok
FB
6.
Plaats de afdichtingsbehuizing in de pistoolkop, zodat
de voorkant van de afdichting tegen de mengkamer ligt.
7.
Zet de lucht in het systeem aan en activeer het pistool.
OPMERKING: De lucht voor doorspuiten wordt niet
afgesloten als het zijblok wordt verwijderd.
8.
Als de inklemmingspoort niet volledig zichtbaar is
door de behuizing van de zijafdichting, schakelt u de
systeemlucht uit en activeert u het pistool om de druk
te ontlasten. Gebruik een steeksleutel van 9/16 inch
om de stelmoer (67b) in de juiste richting af te stellen.
9.
Herhaal stap 7 en 8 totdat de inklemmingspoort
volledig zichtbaar is door de behuizing van de
zijafdichting (in het midden of iets naar voren).
OPMERKING: Waar nodig kan niet-permanent
schroefdraadborgmiddel op de stelmoer worden
aangebracht.
10. Zet het pistool weer in elkaar.
Onderhoud
. 11, pagina 18.
