AT-6010-EUR
Advanced Wire Tracer

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Beha-Amprobe AT-6010-EUR

Samenvatting van Inhoud voor Beha-Amprobe AT-6010-EUR

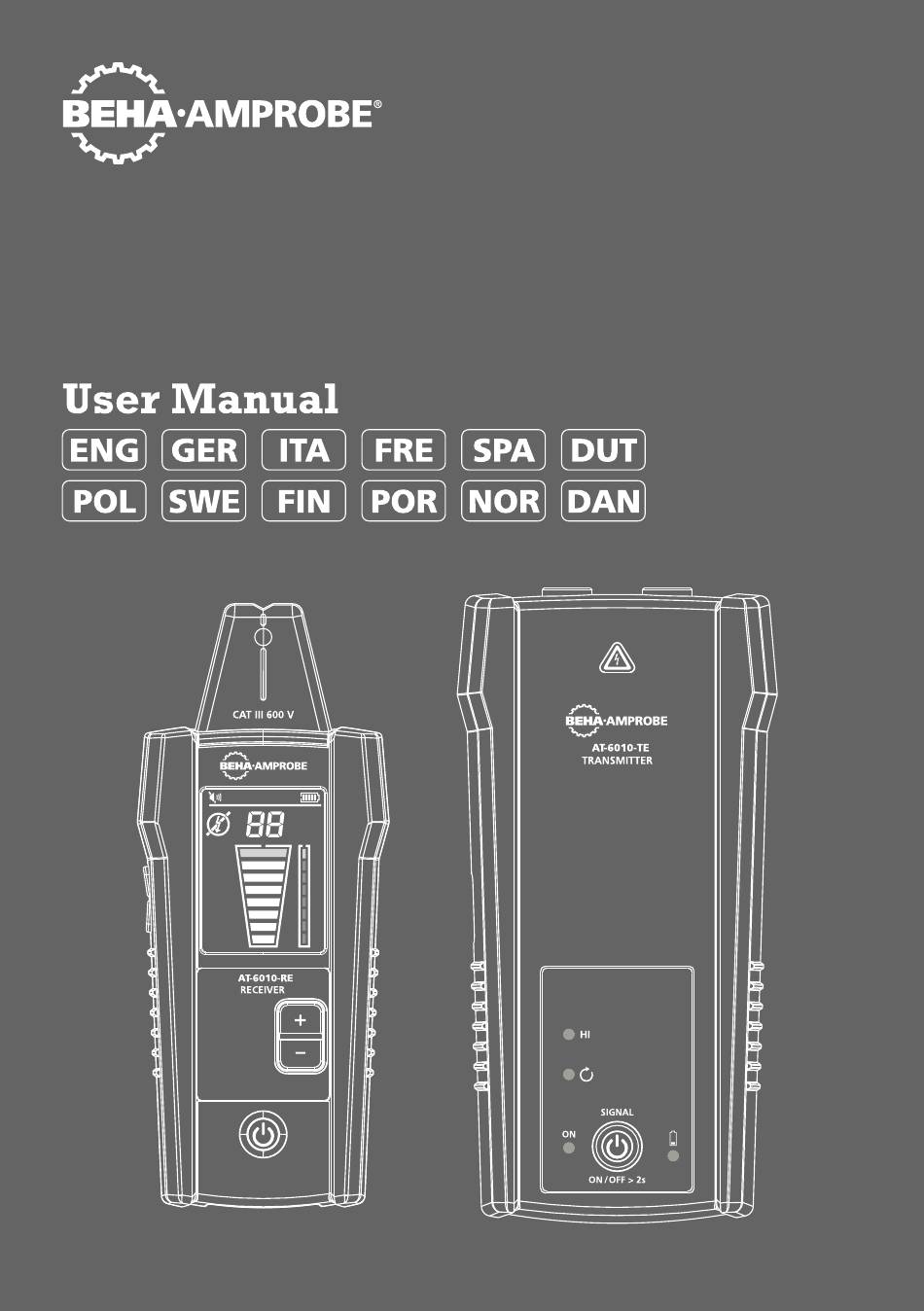

  • Pagina 1 AT-6010-EUR Advanced Wire Tracer...

  • Pagina 2: Inhoudsopgave

    1. VOORZORGS- EN VEILIGHEIDSMAATREGELEN ............2. ONDERDELEN VAN DE KIT ..................2.1 AT-6010-RE-ontvanger ......................5 2.2 AT-6010-TE-zender .......................6 2.3 CT-400-EUR signaalklem (optioneel accessoire voor de AT-6010-EUR) ......9 3. BELANGRIJKSTE TOEPASSINGEN ................3.1 Spanningvoerende en spanningsloze snoeren zoeken ............11 3.2 Stroomonderbrekers en zekeringen identificeren (spanningvoerend en spanningsloos) ........................13...

  • Pagina 3: Voorzorgs- En Veiligheidsmaatregelen

    • Als de zender of ontvanger niet wordt gebruikt gedurende langere tijd, verwijdert u de batterijen om lekkage in de instrumenten te voorkomen. • Gebruik uitsluitend door Beha-Amprobe goedgekeurde kabels en accessoires. Veiligheidsmaatregelen • In veel gevallen kan een gevaarlijk niveau van spanning en/of stroom aanwezig zijn. Het is daarom belangrijk direct contact met niet-geïsoleerde, stroomvoerende oppervlakken...

  • Pagina 4: Informatie Voor Uw Veiligheid

    1. VOORZORGS- EN VEILIGHEIDSMAATREGELEN Informatie voor uw veiligheid Het product meter voldoet aan: • UL/IEC/EN 61010-1, CAN/CSA C22.2 No. 61010-1, vervuilingsgraad 2, meetcategorie III 600 V • IEC/EN 61010-2-033 • IEC/EN 61010-2-032 • IEC/EN 61010-031 (testsnoeren) • EMC IEC/EN 61326-1 Meetcategorie III (CAT III) is toepasselijk voor het testen en meten van circuits die zijn aangesloten op het distributiegedeelte van de laagspanningsinstallatie van de netstroom.
  • Pagina 5 LET OP: sluit de zender niet aan op een afzonderlijke aarde in patiëntgebieden van een gezondheidszorginstelling die gevoelig zijn voor elektriciteit. Gebruik de aardaansluiting voordat u loskoppelt. De doos moet bevatten: AT-6010-EUR-KIT AT-6010-RE-ONTVANGER AT-6010-TE ZENDER KIT TESTSNOEREN EN ACCESSOIRES* CC-6010-EUR ZACHTE DRAAGTAS...

  • Pagina 6: Onderdelen Van De Kit

    2. ONDERDELEN VAN DE KIT 2.1 AT-6010-RE-ontvanger De AT-6010-RE-ontvanger detecteert het signaal in draden en kabels: Het signaal wordt gegenereerd door de AT-6010-TE-zender die verbonden is met de draad. Het belangrijkste voordeel van deze methode is de mogelijkheid om het pad van die specifieke draad te zoeken met de ontvanger.

  • Pagina 7: At-6010-Te-Zender

    2. ONDERDELEN VAN DE KIT 2.2 AT-6010-TE-zender De AT-6010-TE-zender werkt op spanningvoerende en spanningsloze circuits tot 600 V AC/DC in elektrische omgevingen van categorie I tot en met categorie III. Zendersignaalmodi: Hoog signaal (Hi) – De functie Modus HOOG is aanbevolen voor toepassingen voor het zoeken van draden op spanningvoerende en spanningsloze circuits, inclusief de locatie van de stroomonderbreker/zekering.

  • Pagina 8: Belangrijk

    2. ONDERDELEN VAN DE KIT Afbeelding 2.2b: Een signaal genereren in de Lusmodus Opmerking: De lusmodus werkt alleen op spanningsloze circuits. Deze wordt automatisch uitgeschakeld wanneer de zender wordt aangesloten op een spanningvoerende lijn met testsnoeren. Werken met de zender: wanneer de zender aan is en is aangesloten op het circuit met testsnoeren, controleer deze op spanning.
  • Pagina 9 2. ONDERDELEN VAN DE KIT Spanningvoerende modus: In de spanningvoerende modus haalt de zender een zeer lage stroom uit het spanningvoerende circuit en genereert het een 6 kHz signaal. Dit is een heel belangrijke functie van de Zender omdat het halen van stroom geen signaal dat gevoelige apparatuur die op het circuit is aangesloten injecteert.

  • Pagina 10: Ct-400-Eur Signaalklem (Optioneel Accessoire Voor De At-6010-Eur)

    2. ONDERDELEN VAN DE KIT 2.3 CT-400-EUR signaalklem (optioneel accessoire voor de AT-6010-EUR) Het accessoire Signaalklem wordt gebruikt voor toepassingen wanneer de blote geleiders niet toegankelijk zijn. Door de klembevestiging kan de zender een signaal opwekken via de isolatie naar beide draden. De klem werkt op gesloten circuits met lage impedantie.

  • Pagina 11: Hoofdtoepassingen

    3. HOOFDTOEPASSINGEN BELANGRIJKE MEDEDELING. LEZEN VOORDAT U ZOEKEN START X� Problemen met de signaalonderdrukking vermijden met een afzonderlijke neutrale of afzonderlijke aardaansluiting Het signaal dat wordt gegenereerd door de zender, creëert een elektromagnetisch veld rond de draad. Dit veld is wat detecteerbaar is door de ontvanger. Hoe helderder dit signaal, hoe gemakkelijker het wordt om de draad te zoeken.

  • Pagina 12: Hoofdtoepassingen - Spanningvoerende En Spanningsloze Snoeren Zoeken

    3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN 3.1 Spanningvoerende en spanningsloze snoeren zoeken Testsnoeren aansluiten op de zender terwijl u een afzonderlijke neutrale verbinding gebruikt. 1. Sluit groene en rode testsnoeren aan op de zender (polariteit heeft geen belang) 2.
  • Pagina 13 3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN De AT-6010-TE-zender instellen 1. Druk op de AAN/UIT-toets om de zender in te schakelen. 2. Controleer of de testsnoeren correct zijn aangesloten: het rode LED-lampje van de spanningsstatus moet aan zijn voor circuits met spanning van meer dan 30 V AC/DC en moet uit zijn voor spanningsloze circuits onder 30 V AC/DC.

  • Pagina 14: Stroomonderbrekers En Zekeringen Identificeren (Spanningvoerend En Spanningsloos)

    3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN 3.2 Stroomonderbrekers en zekeringen identificeren (spanningvoerend en spanningsloos) Opmerking: Voor het zoeken van de stroomonderbreker/zekering, kan een vereenvoudigde directe verbinding met de lijn-/fase en neutrale draden op het stopcontact worden gebruikt omdat deze draden worden gescheiden op het stroomonderbrekers-/zekeringspaneel.

  • Pagina 15: Hoofdtoepassingen - Stroomonderbrekers/Zekeringen Zoeken

    3. HOOFDTOEPASSINGEN – STROOMONDERBREKERS/ZEKERINGEN ZOEKEN De AT-6010-TE-zender instellen 1. Druk op de AAN/UIT-toets om de zender in te schakelen. 2. Controleer of de testsnoeren correct zijn aangesloten: het rode LED-lampje van de spanningsstatus moet aan zijn voor circuits met spanning van meer dan 30V AC/DC en moet uit zijn voor spanningsloze circuits.

  • Pagina 16: Speciale Toepassingen

    4. SPECIALE TOEPASSINGEN 4.1 Kabeldetectie door RCD beveiligd circuit Methode 1 • Gebruik een afzonderlijke neutrale verbinding wanneer dat mogelijk is. Sluit hiervoor het groene snoer aan op een afzonderlijke neutrale draad op de RCD of op het aansluitpunt dat zo dicht mogelijk bij de RCD ligt.* •...

  • Pagina 17: Kortsluitingen Zoeken

    4. SPECIALE TOEPASSINGEN Het zoeksignaal dat door de zender wordt gegenereerd, wordt langs de draad geleid zolang er continuïteit is in de metaalgeleider. Om een fout te vinden, zoekt u de draad tot het signaal stopt. Om de foutlocatie te controleren, verplaatst u de zender naar het andere uiteinde van de draad en herhaalt u het zoeken vanaf het tegenoverliggende uiteinde.

  • Pagina 18: Zoeken In Niet-Metaalhoudende Pijpen En Leidingen

    4. SPECIALE TOEPASSINGEN 4.5 Zoeken in niet-metaalhoudende pijpen en leidingen De zender kan indirect plastic leidingen en pijpen zoeken met de volgende stappen: 1. Stop een geleidende trekveer of draad in de leiding. 2. Sluit het rode testsnoer van de zender aan op de trekveer en de groene aardleiding op een afzonderlijke aarding (zie deel 3.1 Draad zoeken voor een afzonderlijke aardaansluiting voor meer instellingsinstructies).

  • Pagina 19: Ondergrondse Kabels Zoeken

    4.7 Ondergrondse kabels zoeken De AT-6010-EUR kan spanningvoerende en spanningsloze draden onder de grond zoeken op dezelfde manier als het zoeken naar draden achter muren en onder vloeren. Volg de algemene instructies Draad zoeken in sectie 3.

  • Pagina 20: Gebundelde Draden Sorteren

    4. SPECIALE TOEPASSINGEN 4.9 Gebundelde draden sorteren Een specifieke draad in een bundel identificeren 1. Sluit de zender direct aan zoals beschreven in sectie 3.1 voor een afzonderlijke aardaansluiting. Als u aansluit op een spanningvoerende draad, moet u controleren of de zender is aangesloten op de laadzijde.

  • Pagina 21: Stroomonderbrekers/Zekeringen Zoeken Op Systemen Met Lichtdimmers

    4. SPECIALE TOEPASSINGEN 4.11 Stroomonderbrekers/zekeringen zoeken op systemen met lichtdimmers De lichtdimmers kunnen een aanzienlijke hoeveelheid elektrische "ruis" produceren die bestaat uit een multifrequentiesignaal. In sommige zeldzame situaties kan de ontvanger deze ruis, vaak een "ghost"- signaal genoemd, verkeerd aflezen als een door de zender gegenereerd signaal. In een dergelijke situatie, zal de ontvanger onjuiste aflezingen geven.

  • Pagina 22: Signaalklem (Optioneel Accessoire) - Circuits Toewijzen

    4. SPECIALE TOEPASSINGEN De AT-6010-RE-ontvanger gebruiken 1. Schakel de ontvanger in. De zoekmodus wordt automatisch geactiveerd. 2. Houd de ontvanger met de Tip Sensor naar het doelgebied gericht. 3. Scan het doelgebied met de tip signaalniveausensor om het hoogste signaalniveau te zoeken. Pas tijdens het zoeken periodiek de gevoeligheid aan om de signaalsterkte in de buurt van 50 te houden.

  • Pagina 23: Onderhoud

    5. ONDERHOUD 5.1 Batterijen vervangen De zenderbatterijen vervangen Het batterijvak op de achterkant van de zender is ontworpen om het voor de gebruiker gemakkelijk te maken de batterijen te vervangen. Er wordt een schroef toegevoegd om de batterij vast te houden in het geval u de eenheid laat vallen. Gebruik acht (8) AA 1,5 V alkalinebatterijen.
  • Pagina 24 5. ONDERHOUD De batterijen van de ontvanger vervangen Het batterijvak op de achterkant van de ontvanger is ontworpen om het voor de gebruiker gemakkelijk te maken de batterijen te vervangen. Gebruik vier (4) AA 1,5 V alkalinebatterijen. Opmerking: Batterijen zijn niet vooraf geïnstalleerd in de ontvanger. 1.

  • Pagina 25: De Zekering Vervangen

    5. ONDERHOUD 5.2 De zekering vervangen De zekering van de ontvanger vervangen: X� Waarschuwing: Om schokken, letsels of schade aan de zender te voorkomen, moet u de testsnoeren loskoppelen voordat u de behuizing opent. 1. Koppel alle testsnoeren los van de zender. 2.

  • Pagina 26: Specificaties

    6. SPECIFICATIES Functies AT-6010-RE AT-6010-TE CT-400-EUR Meetcategorie CAT III 600 V CAT III 600 V CAT IV 600 V, CAT III 1000 V bedrijfsspanning 0 tot 600 V AC/DC 0 tot 600 V AC/DC 0 tot 1.000 V AC Bedrijfsfrequentie Ingeschakeld: 6,25 kHz Ingeschakeld: 6,25 kHz Draad zoeken: 32,768 kHz...

  • Pagina 27: Algemene Specificaties

    6. SPECIFICATIES Algemene specificaties Functies AT-6010-RE AT-6010-TE CT-400-EUR Weergavegrootte LCD 6,35 cm LED’s Nvt. Schermafmetingen 36,72 x 48,96 mm Nvt. Nvt. (1,45 x 1,93 in) (B x H) Beeldschermtype Segment-LCD LED’s Nvt. Beeldschermkleur Zwart-wit LED’s bedrijfsmodus:Rode Nvt. status-LED batterij:rood Opstarttijd <...
  • Pagina 28 6. SPECIFICATIES Specificaties accessoires Functies TESTSNOEREN EN ACCESSOIRES KIT Meetcategorie Testsnoer: CAT III 1.000V Alligatorklem: CAT IV 600V Een sonde: CAT II 1000V Bedrijfsspanning en -stroom Testsnoer: 1000 V, 16 A max. Alligatorklem: 600 V, 10 A max. Een sonde: 1000V, 8 A max. Bedrijfsfrequentie Nvt.
  • Pagina 30 AT-6010-EUR Zaawansowany lokalizator przewodów Podręcznik użytkownika 5/2019, 6011879 B ©2019 Beha-Amprobe Wszelkie prawa zastrzeżone. Wydrukowano w Chinach.
  • Pagina 31 Przed zażądaniem naprawy należy przeczytać oświadczenie dotyczące gwarancji i sprawdzić baterię. W okresie obowiązywania gwarancji, wszelkie uszkodzone narzędzia testowe można zwracać do dystrybutora Beha-Amprobe w celu ich wymiany na taki sam lub podobny produkt. Listę lokalnych dystrybutorów można sprawdzić w sekcji „Where to Buy (Gdzie kupić)” na stronie internetowej beha-amprobe.com.
  • Pagina 32 Visit beha-amprobe.com for • Catalog • Application notes • Product specifications • User manuals ® Beha-Amprobe beha-amprobe.com c/o Fluke Europe BV Science Park Eindhoven 5110 NL-5692 EC Son Please Tel.: +49 (0) 7684 8009 - 0 Recycle...
