Samenvatting van Inhoud voor Beha-Amprobe AT-6000-EUR

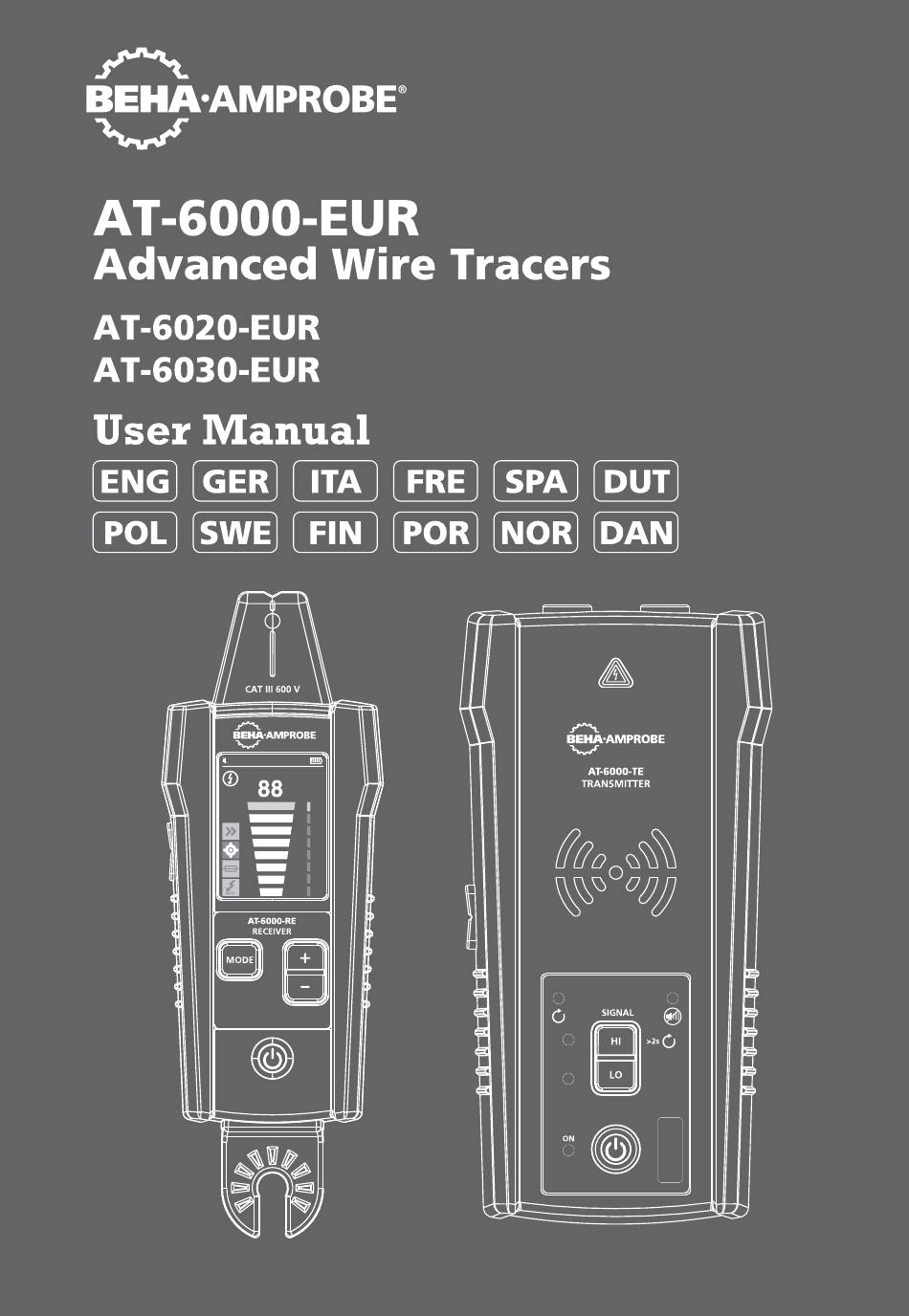

  • Pagina 2 AT-6000-EUR Geavanceerde kabelzoeker AT-6020-EUR AT-6030-EUR Handleiding 3/2018, Rev A ©2018 Beha-Amprobe. Alle rechten voorbehouden.
  • Pagina 3 Beha-Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen naar een geautoriseerd Beha-Amprobe Service Center of naar een dealer of distributeur van Beha-Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGEWEZEN.

  • Pagina 4: Inhoudsopgave

    AT-6000-EUR-serie INHOUD 1. VOORZORGS- EN VEILIGHEIDSMAATREGELEN ........... 2. ONDERDELEN VAN DE KIT ..................2.1 AT-6000-RE-ontvanger ....................5 2.2 AT-6000-TE-zender ......................7 2.3 CT-400-EUR voedingsstroomtang (AT-6030-EUR Kit) ...........10 3. BELANGRIJKSTE TOEPASSINGEN ................3.1 Spanningvoerende en spanningsloze snoeren zoeken ..........12 3.2 Stroomonderbrekers en zekeringen identificeren (spanningvoerend en spanningsloos) .......................16...

  • Pagina 5: Voorzorgs- En Veiligheidsmaatregelen

    • Als de zender of ontvanger niet wordt gebruikt gedurende langere tijd, verwijdert u de batterijen om lekkage in de instrumenten te voorkomen. • Gebruik uitsluitend door Beha-Amprobe goedgekeurde kabels en accessoires. Veiligheidsmaatregelen • In veel gevallen zult u werken met een gevaarlijk niveau van spanning en/of stroom.
  • Pagina 6 1. VOORZORGS- EN VEILIGHEIDSMAATREGELEN � Waarschuwingen: Lees dit voor het gebruik Mogelijke elektrische schokken, brand of persoonlijk letsel voorkomen: • Gebruik het product alleen zoals beschreven in deze handleiding anders kan de bescherming die door het instrument wordt geleverd, worden verminderd. •...

  • Pagina 7: Onderdelen Van De Kit

    1. VOORZORGS- EN VEILIGHEIDSMAATREGELEN • Gebruik geen AARDINGSSTAAF om de AT-6000-RE-ontvanger te bieden rond een spanning van meer dan 600V. • Verwijder de batterijen als de meter niet wordt gebruikt gedurende lange tijd of als het is opgeslagen bij een temperatuur van meer dan 50 °C (122 °F). Als de batterijen niet worden verwijderd, kan lekkage van de batterij het product beschadigen.

  • Pagina 8: At-6000-Re-Ontvanger

    2. ONDERDELEN VAN DE KIT 2.1 AT-6000-RE-ontvanger De AT-6000-RE-ontvanger detecteert het signaal in draden en kabels met de volgende methoden: Actief (met zender) Gebruikt een signaal dat wordt gegenereerd door de AT-6000-TE zender voor het zoeken van spanningvoerende of spanningsloze draden. Het belangrijkste voordeel van deze methode is de mogelijkheid om het pad van die specifieke draad te zoeken met een ontvanger.
  • Pagina 9 2. ONDERDELEN VAN DE KIT TIP SENSOR TIP SENSOR-LED LCD-SCHERM TFT-kleurenscherm VOLUMEREGELINGSKNOP MET RUBBER OVERGEGOTEN (+/-) BEHUIZING FUNCTIE:MODUSKNOP KNOP Schakelt tussen de modi: GEVOELIGHEIDSAANPASSING - Modus Snel scannen (-/+) - Modus Nauwkeurig zoeken - Modus stroomonderbreker/ zekering VOEDINGSKNOP Schakelt het toestel in/uit - Contactloze spanningsdetectiemodus (NCV), passief zoeken...
  • Pagina 10 2. ONDERDELEN VAN DE KIT Geluidsvolume Batterijspanning Spanningvoerend Signaalsterkte (0-99) Gevoeligheidsniveau (1-8) Modus Snel scannen Modus Nauwkeurig zoeken Modus stroomonderbreker/ zekering Contactloze spanning (NCV) detectiemodus, passieve NC V zoekmodus Staafdiagram - in verhouding tot signaalsterkte Afbeelding 2.1b...
  • Pagina 11 2. ONDERDELEN VAN DE KIT 2.2 AT-6000-TE-zender De AT-6000-TE-zender werkt op spanningvoerende en spanningsloze circuits tot 600 V AC/ DC in elektrische omgevingen van categorie I tot en met categorie III. Zendersignaalmodi: Hoog signaal (Hi) – Aanbevolen voor de meeste toepassingen voor het zoeken van draden op spanningvoerende en spanningsloze circuits, inclusief het zoeken van de stroomonderbreker/zekering.
  • Pagina 12 2. ONDERDELEN VAN DE KIT Werken met de zender: wanneer de zender aan is en is aangesloten op het circuit met testsnoeren, controleer deze op spanning. Een rode waarschuwingsindicator voor spanning licht op als de zender een gevaarlijke spanning van meer dan 30V AC/DC detecteert. BELANGRIJK! De waarschuwingsindicator voor spanning knippert wanneer overspanning (>650V AC/ DC) is gedetecteerd.
  • Pagina 13 2. ONDERDELEN VAN DE KIT WAARSCHUWINGS- INDICATOR VOOR SPANNING 1. Rood: Spanningvoerend 2. UIT: Uitgeschakeld 3. Knipperend: overspanning INDICATOR ZENDMODUS VOLUMEREGELINGSKNOP (+/-) INDICATOR VOOR DEMPEN INDICATOR LUSMODUS HOGE SIGNAALMODUS Druk >2s voor de lusmodus MET RUBBER LAGE SIGNAALMODUS OVERGEGOTEN BEHUIZING (PRECISIE) BATTERIJSTATUS AAN / UIT-KNOP...

  • Pagina 14: Ct-400-Eur Signaalklem

    2. ONDERDELEN VAN DE KIT HOGE MODUS: Druk kort op de drukknop HI op de HOGE verzendmodus. Als u een tweede keer kort drukt op de HI-knop, schakelt u het verzenden uit. LAGE MODUS: Druk kort op de drukknop LO op de LAGE verzendmodus. Als u een tweede keer kort drukt op de LO-knop, schakelt u het verzenden uit.

  • Pagina 15: Hoofdtoepassingen

    3. HOOFDTOEPASSINGEN BELANGRIJKE MEDEDELING. LEES DIT VOORDAT U HET ZOEKEN START � Problemen met de signaalonderdrukking vermijden met een afzonderlijke aardaansluiting Het signaal dat wordt gegenereerd door de zender, creëert een elektromagnetisch veld rond de draad. Dit veld is detecteerbaar door de ontvanger. Hoe helderder dit signaal, hoe gemakkelijker het wordt om de draad te zoeken.

  • Pagina 16: Hoofdtoepassingen - Spanningvoerende En Spanningsloze Snoeren Zoeken

    3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN 3.1 Spanningvoerende en spanningsloze snoeren zoeken Testsnoeren zender aansluiten 1. Sluit groene en rode testsnoeren aan op de zender (polariteit heeft geen belang). 2. Sluit een rood snoer aan op de spanningvoerende lijn-fasedraad (aan de laadzijde van het systeem).
  • Pagina 17 3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN Een AT-6000-RE-ontvanger gebruiken in de modus Snel scannen. De modus Snel scannen detecteert draden op een langer afstand (tussen een draad en de AT-6000-RE) maar minder nauwkeurig dan de modus Nauwkeurig zoeken of Stroomonderbreker/zekering.
  • Pagina 18 3. HOOFDTOEPASSINGEN - SPANNINGVOERENDE EN SPANNINGSLOZE SNOEREN ZOEKEN Een AT-6000-RE-ontvanger gebruiken in de modus Nauwkeurig zoeken. Gebruik de modus Nauwkeurig zoeken voor een nauwkeurige locatiebepaling van de draad of de plaats van de fout. De AT-6000-RE geeft de gedetecteerde signaalsterkte aan via een tweecijferige aflezing, een staafdiagram en een geluid.

  • Pagina 19: Hoofdtoepassingen - Stroomonderbrekers/Zekeringen Zoeken

    3. HOOFDTOEPASSINGEN – STROOMONDERBREKERS/ZEKERINGEN ZOEKEN De modus Stroomonderbreker/zekering past automatisch de gevoeligheid van de AT-6000- RE aan. Hierdoor zal de AT-6000-RE de locatie van slechts één correcte stroomonderbreker/ zekering vaststellen en aanduiden. Deze verbetering helpt bij het verwijderen van de analyse van de signaalsterkte van het identificatieproces dat standaard is voor minder geavanceerde kabelzoekers.
  • Pagina 20 3. HOOFDTOEPASSINGEN – STROOMONDERBREKERS/ZEKERINGEN ZOEKEN AT-6000-RE-ontvanger gebruiken 1. Druk op de drukknop ‘ON/OFF’ om de ontvanger in te schakelen en blijf op de knop MODE drukken tot de modus Stroomonderbreker/zekering is geselecteerd. 2. Lijn de groef op de Tip Sensor in de lengte uit op de stroomonderbreker/zekering (zie afbeelding 3.2b) 3.

  • Pagina 21: Oofdtoepassingen - Ncv-Modus En Passief Zoeken

    3. OOFDTOEPASSINGEN - NCV-MODUS EN PASSIEF ZOEKEN 3.3 NCV-modus en passief zoeken De NCV-modus (contactloze spanning) wordt gebruikt om te controleren of de draad spanningvoerend is en voor het uitvoeren van het zoeken zonder de zender te gebruiken. De ontvanger zal een spanningvoerende kabel detecteren en zoeken als de spanning tussen 90V en 600V AC en tussen 40 en 400Hz ligt.

  • Pagina 22: Speciale Toepassingen

    4. SPECIALE TOEPASSINGEN 4.1 Kabeldetectie door RCD beveiligd circuit Methode 1 – Gebruik wanneer mogelijk een afzonderlijke neutrale aansluiting zoals beschreven in de modus Draad zoeken Methode 2 – Als een afzonderlijke neutrale aansluiting niet praktisch is: • Koppel de stroom van het circuit los. •...

  • Pagina 23: Kortsluitingen Zoeken

    4.5 Zoeken in niet-metaalhoudende pijpen en leidingen De AT-6000-EUR kan indirect plastic leidingen en pijpen zoeken met de volgende stappen: 1. Stop de trekveer of draad in de leiding. 2. Sluit het rode testsnoer van de AT-6000-TE-zender aan op de trekveer en de groene aardleiding op een afzonderlijke aarding (zie deel 3.1 Draad zoeken voor meer...

  • Pagina 24: Afgeschermde Draden Zoeken

    4. SPECIALE TOEPASSINGEN 4.6 Afgeschermde draden zoeken Een afgeschermde draad verhindert dat de AT-6000-RE een zoeksignaal detecteert wanneer de standaard gebruikersinstructies worden gevolgd. Volg deze procedures om een afgeschermde kabel doeltreffend te zoeken: Als de afgeschermd kabel geaard is aan het uiteinde: 1.

  • Pagina 25: Ondergrondse Kabels Zoeken

    4. SPECIALE TOEPASSINGEN 4.7 Ondergrondse kabels zoeken De AT-6000-EUR kan spanningvoerende en spanningsloze draden onder de grond zoeken op dezelfde manier als het zoeken naar draden achter muren en onder vloeren. Voer het zoeken uit zoals beschreven in de modi Draad zoeken met de aardaansluiting. U kunt een bevestigingspunt voor de aardingsstaaf gebruiken om het zoeken ergonomische en handiger te maken.

  • Pagina 26: Circuit Toewijzen Met Aansluiting Testsnoeren

    4. SPECIALE TOEPASSINGEN 4.10 Circuit toewijzen met aansluiting testsnoeren Het toewijzen van een circuit kan alleen worden uitgevoerd op spanningsloze circuits wanneer u de aansluiting van testsnoeren gebruikt. 1. Schakel de stroomonderbreker/zekering naar de positie UIT. 2. Stel de zender en ontvanger in zoals beschreven in het gedeelte Nauwkeurig zoeken. 3.

  • Pagina 27: Signaalklem - Gesloten Luscircuits

    4. SPECIALE TOEPASSINGEN 4.12 Signaalklem - Gesloten luscircuits Gesloten lus, spanningsloze, lage impedantiecircuits De tang wordt gebruikt voor toepassingen waar er geen toegang is tot blote geleider voor het aansluiten van testsnoeren van de zender. Wanneer de tang wordt aangesloten op de zender, kan de AT-6000-TE het signaal opwekken naar de spanningvoerende of spanningsloze draad door de isolatie.

  • Pagina 28: Signaalklem - Circuits Toewijzen

    4. SPECIALE TOEPASSINGEN bij het zoeken van spanningvoerende draden, lijnt u de groef uit op de tip sensor met de draadrichting. Het signaal gaat mogelijk verloren als deze niet goed is uitgelijnd. 6. Om de richting van de draad te controleren, moet u de ontvanger periodiek 90 graden draaien.

  • Pagina 29: Onderhoud

    5. ONDERHOUD De batterij voor de zender opladen: Het batterijvak op de achterkant van de AT-6000-TE is ontworpen om het voor de gebruiker gemakkelijk te maken de batterijen te vervangen. Er wordt een schroef toegevoegd om de batterij vast te houden in het geval u de eenheid laat vallen. De acht (8) AA 1,5 V alkaline of 1,2 V oplaadbare NiMH-batterijen kunnen worden gebruikt.
  • Pagina 30 5. ONDERHOUD Het batterijtype op de AT-6000-TE zender handmatig selecteren: Het type batterijen dat wordt gebruikt, alkaline- of oplaadbare NiMH-batterijen kunnen automatisch worden herkend bij het inschakelen van het apparaat of kunnen handmatig worden gedefinieerd door de gebruiker. Procedure voor het instellen van het batterijtype als alkaline: 1.
  • Pagina 31 5. ONDERHOUD De batterij van de AT-6000-RE vervangen: Het batterijvak op de achterkant van de AT-6000-RE is ontworpen om het vervangen van de batterijen gemakkelijk te maken. Vier (4) AA 1,5 V alkaline of 1,2 V oplaadbare batterijen kunnen worden gebruikt. Afbeelding 5.0b: De batterij van de ontvanger vervangen 1.
  • Pagina 32 5. ONDERHOUD De zekering van de zender vervangen: Afbeelding 5.0c: De zekering van de zender vervangen � Waarschuwing: Om schokken, letsels of schade aan de zender te voorkomen, moet u de testsnoeren loskoppelen voordat u de behuizing opent. 1. Koppel alle testsnoeren los van de AT-6000-TE-zender. 2.

  • Pagina 33: Specificaties

    6. SPECIFICATIES Functies AT-6000-R AT-6000-T CT-400 Meetcategorie CAT III 600 V CAT III 600 V CAT IV 600 V, CAT III 1.000 V bedrijfsspanning 0 tot 600 V AC/DC 0 tot 600 V AC/DC 0 tot 1.000 V AC Bedrijfsfrequentie Ingeschakeld: 6,25 kHz Ingeschakeld: 6,25 kHz Draad zoeken: 32,768 kHz Spanningsloos: 32,768 kHz...

  • Pagina 34: Algemene Specificaties

    6. SPECIFICATIES Algemene specificaties Functies AT-6000-R AT-6000-T CT-400 Weergavegrootte LCD 6,35 cm (2,5 in) LED’s Nvt. Schermafmetingen 36,72 x 48,96 mm Nvt. Nvt. (1,45 x 1,93 in) (B x H) Beeldschermresolutie 240(RGB) x 320 pixels Nvt. Nvt. Beeldschermtype TFT-LCD (262 K) LED’s Nvt.
  • Pagina 35 6. SPECIFICATIES Specificaties accessoires Functies ADPTR-SCT TL-6000 Meetcategorie CAT II CAT III (testsnoeren) CAT IV (alligatorklemmen) Bedrijfsspanning en -stroom 102 tot 253 V AC, max. 4 A 1000 V, 16 A max. (rode/groene snoeren) 600 V, 16 A max. (zwart snoer) 600 V, 10 A max.
  • Pagina 36 Visit beha-amprobe.com for • Catalog • Application notes • Product specifications • User manuals Beha-Amprobe ® beha-amprobe.com In den Engematten 14 79286 Glottertal, Germany Please Tel.: +49 (0) 7684 8009 - 0 Recycle...
