SMA Solar Technology AG
6.5
AC-bekabeling van de omvormer naar de Sunny Multigate
U realiseert de AC-bekabeling vanaf de omvormer naar de Sunny Multigate door de bijgevoegde
AC-veldstekker of een lasdoos met geïntegreerde doorvoerklem toe te passen.
Variant 1

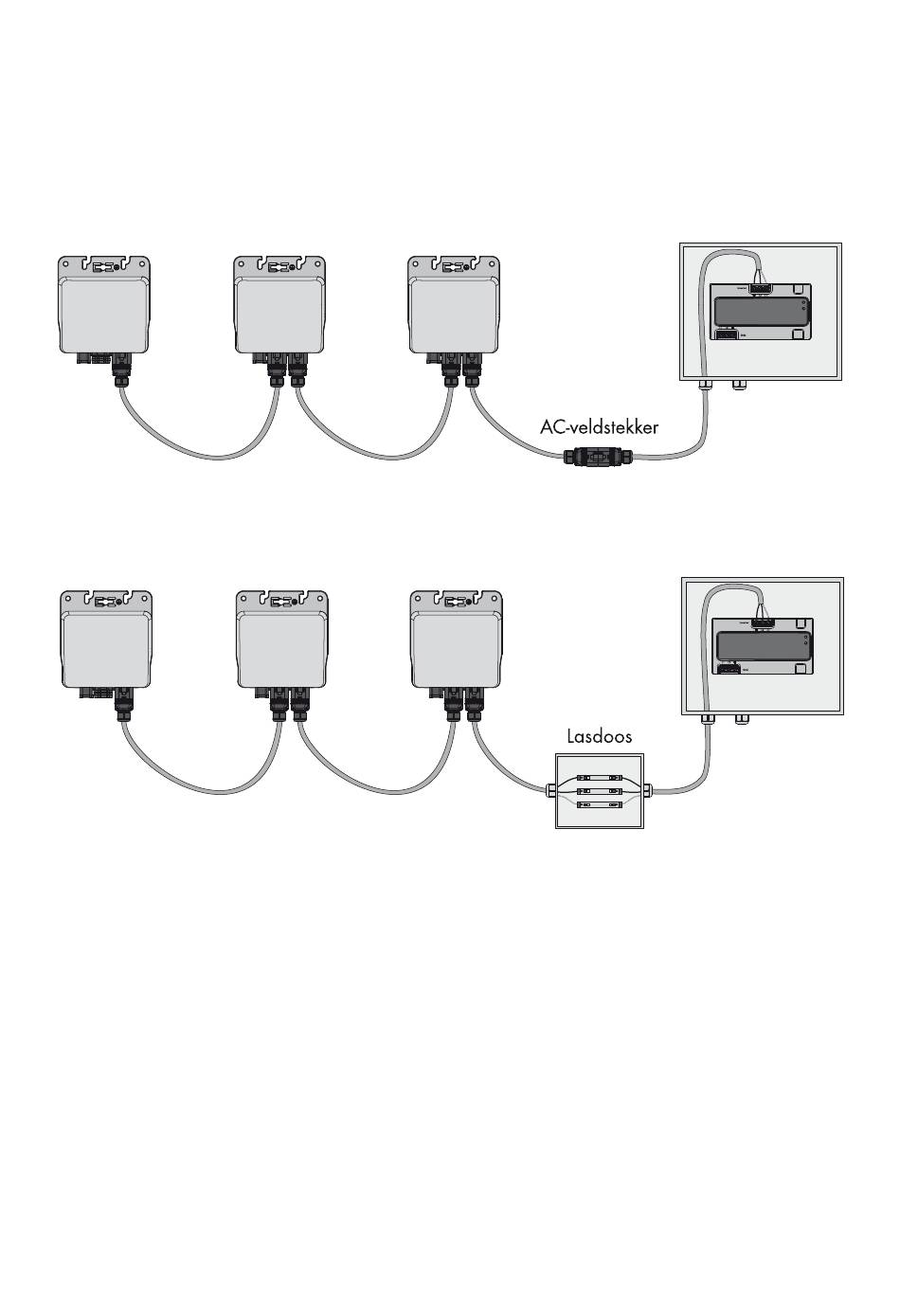

Afbeelding 13:
AC-bekabeling van de complete PV-installatie met AC-veldstekker
Variant 2
Afbeelding 14:
AC-bekabeling van de complete PV-installatie met lasdoos (voorbeeld)
Installatiehandleiding
6 Elektrische aansluiting
SMG-SB240-IA-nl-11
35
