SMA Solar Technology AG
☐ geleidingstype: koperdraad vertind
☐ draaddoorsnede: 0,25 mm²
Levensgevaar door elektrische schok
• Scheid of verbind de AC-veldstekker niet als deze belast wordt.
• Confectioneer de AC-veldstekker alleen in een droge omgeving.
• Neem de bedrijfstemperatuur van − 40 °C tot +85 °C in acht.
Confectioneer de AC-veldstekker altijd volgens de volgende procedure in de aangegeven volgorde:
Kabel confectioneren
1. Kort de kabel met een kabelschaar in op de gewenste lengte.

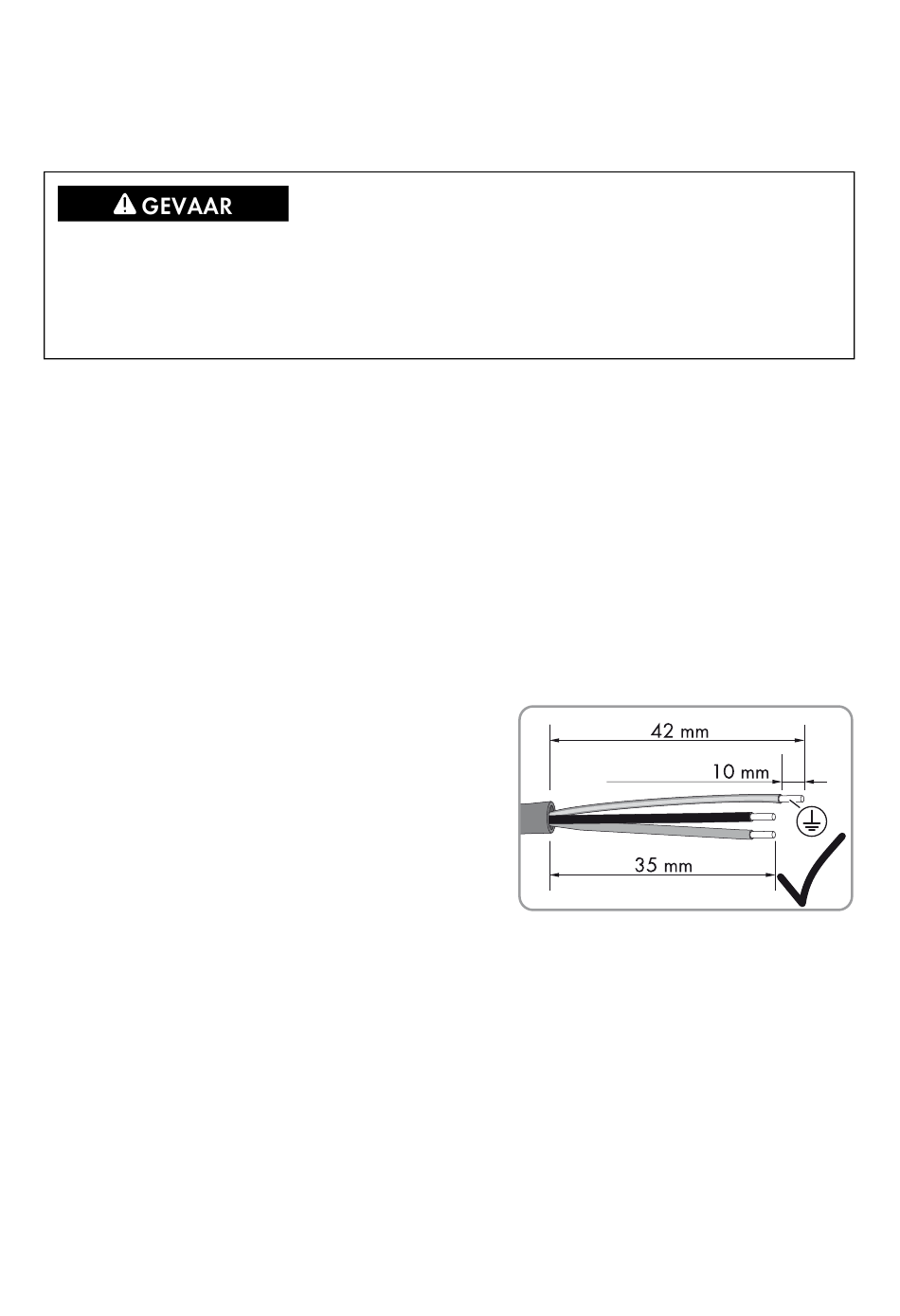

2. Strip de kabel 42 mm met het kabelmes. Let daarbij op dat de afzonderlijke aders niet worden
beschadigd.
• De aardleiding moet 42 mm lang zijn. Hierbij moet de aardleiding ca. 7 mm langer zijn dan
L en N.
• L en N moeten elk 35 mm lang zijn.
3. Strip de 3 afzonderlijke aders met een striptang elk 10 mm (tolerantie: ± 1 mm) af. Let daarbij
op dat de afzonderlijke draden niet worden beschadigd.
☑ De kabel is geconfectioneerd.
4. Schuif elk 1 adereindhuls tot aan de aanslag over 1 gestripte ader.
5. Krimp de adereindhulzen met een krimptang vast.
6. Controleer of de krimpmaat van maximaal 2,4 mm aangehouden is.
AC-veldstekker voormonteren
1. Schuif de schroefverbinding over de kabel met de adereindhulzen. Hierbij moet de
schroefdraad van de schroefverbinding naar de adereindhuls wijzen.
2. Druk de pakking met de vingers tot aan de aanslag in de stekkerbehuizing.
3. Schuif de stekkerbehuizing met de pakking over de kabel. Hierbij moet de schroefdraad naar
de schroefdraad van de schroefverbinding wijzen.
Installatiehandleiding
6 Elektrische aansluiting
SMG-SB240-IA-nl-11
37
