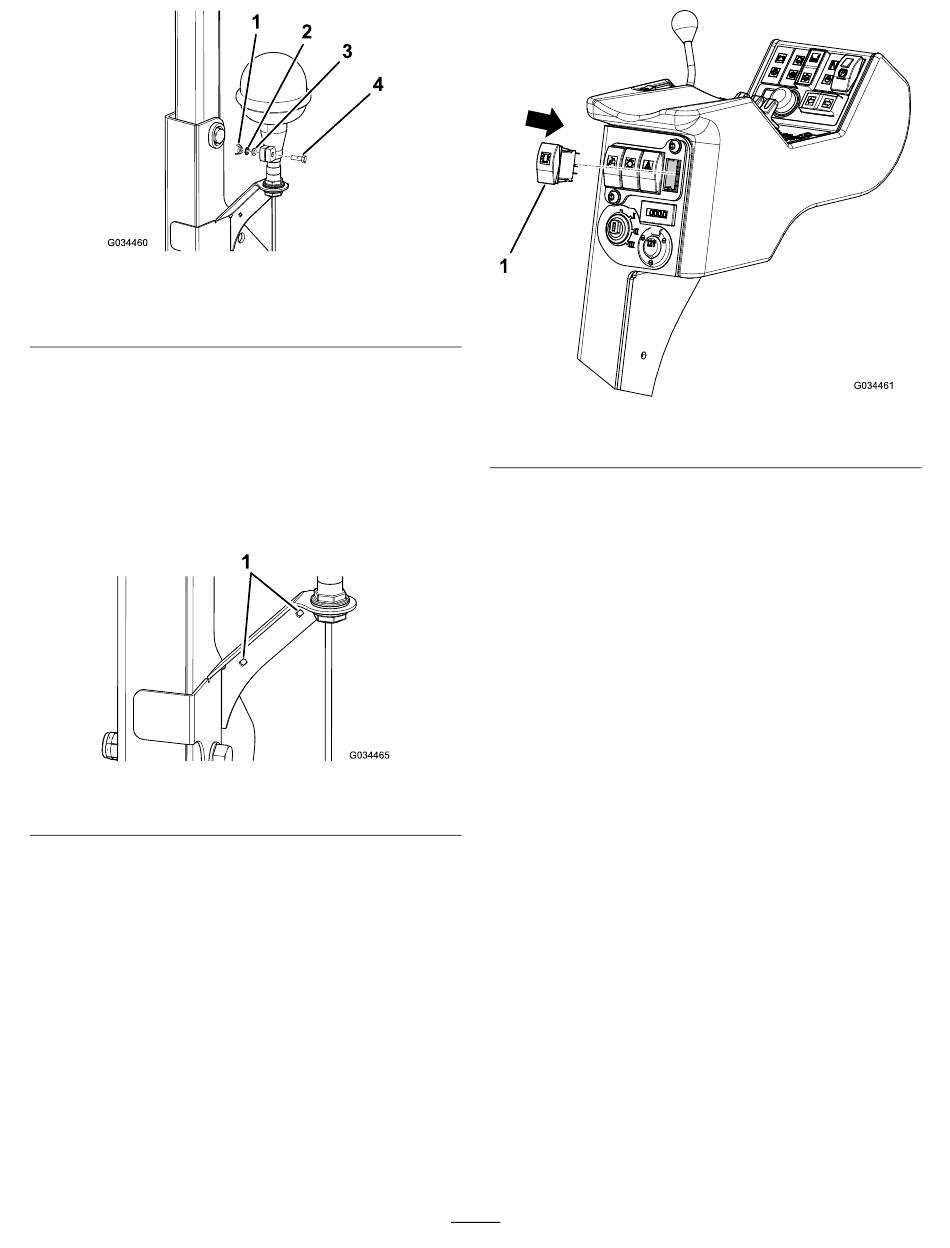

Figuur 6
1. Vleugelmoer
2. Sterring
9. Leid de kabel naar beneden, naar de voorkant van het
rolbeugelframe. Zorg er hierbij voor dat de kabel niet
kan worden gegrepen of geschuurd.
10. Sluit de kabel aan op de overeenkomende connector
op de hoofdkabelboom, dichtbij de claxon, met de
oranje en zwarte draden.
11. Breng een kabelbinder aan door beide openingen in de
zwaailichtbeugel
(Figuur
Figuur 7
1. Openingen
12. Verwijder de afdekplug op het hoofdbedieningspaneel
aan de achterkant van de bedieningseenheid en gooi
deze weg.
13. Trek de schakelaaraansluiting met de
oranje-rood/oranje en zwarte draden uit en
sluit de schakelaar aan.
14. Duw de schakelaar in de uitsparing tot hij op zijn plaats
klikt
(Figuur
8).
3. Ring
4. Bout
7), en bevestig de kabel.
1.
Schakelaar
De montage voltooien
1. Monteer het schot.
2. Breng het serielabel aan naast het serielabel van de
machine.
3. Bevestig de pluskabel (rood) aan de pluspool (+) van
de accu.
4. Bevestig de minkabel (zwart) aan de minpool (-) van
de accu.
5. Sluit en vergrendel de motorkap.
Gebruiksaanwijzing
Het zwaailicht gebruiken
Duw op de onderkant van de schakelaar om het zwaailicht in
te schakelen.
Duw op de bovenkant van de schakelaar om het zwaailicht
uit te schakelen.
Opmerking: De contactschakelaar moet zich in stand 1
bevinden, omdat het zwaailicht anders niet werkt.
Onderhoud
Zekering vervangen
De zekering van het zwaailicht bevindt in de
hoofdzekeringhouder van de machine. Het is een zekering
van 10 A die zich bevindt op de derde locatie vanaf de
rechterzijde
(Figuur
9).
3
Figuur 8
