1
2
3
4
1. Bout (bevestigd aan de
riemkap)
2. Riemkap
3. Montagebeugel van kap
2. Verwijder de OEM-riemkap en -bout van de
montagebeugel (Figuur 2).
Opmerking: Bewaar de OEM-riemkap en -bout voor de
montageprocedure in het geval dat u de maaier zonder blazer
gebruikt.
Verwijder de montagebeugel van de
kap
1. Verwijder de 2 bouten en 2 flensmoeren waarmee de
montagebeugel van de kap aan het maaidek is bevestigd
(Figuur 2).
Opmerking: Bewaar een flensmoer voor de
montage van de CE-set; zie De CE-poeliekap en de
beugel van de riemkap monteren (bladz. 5).
2. Verwijder de beugel.
Opmerking: Bewaar de montagebeugel
OEM-riemkap, de bouten en de flensmoer voor de
montageprocedure in het geval dat u de maaier zonder
blazer gebruikt.

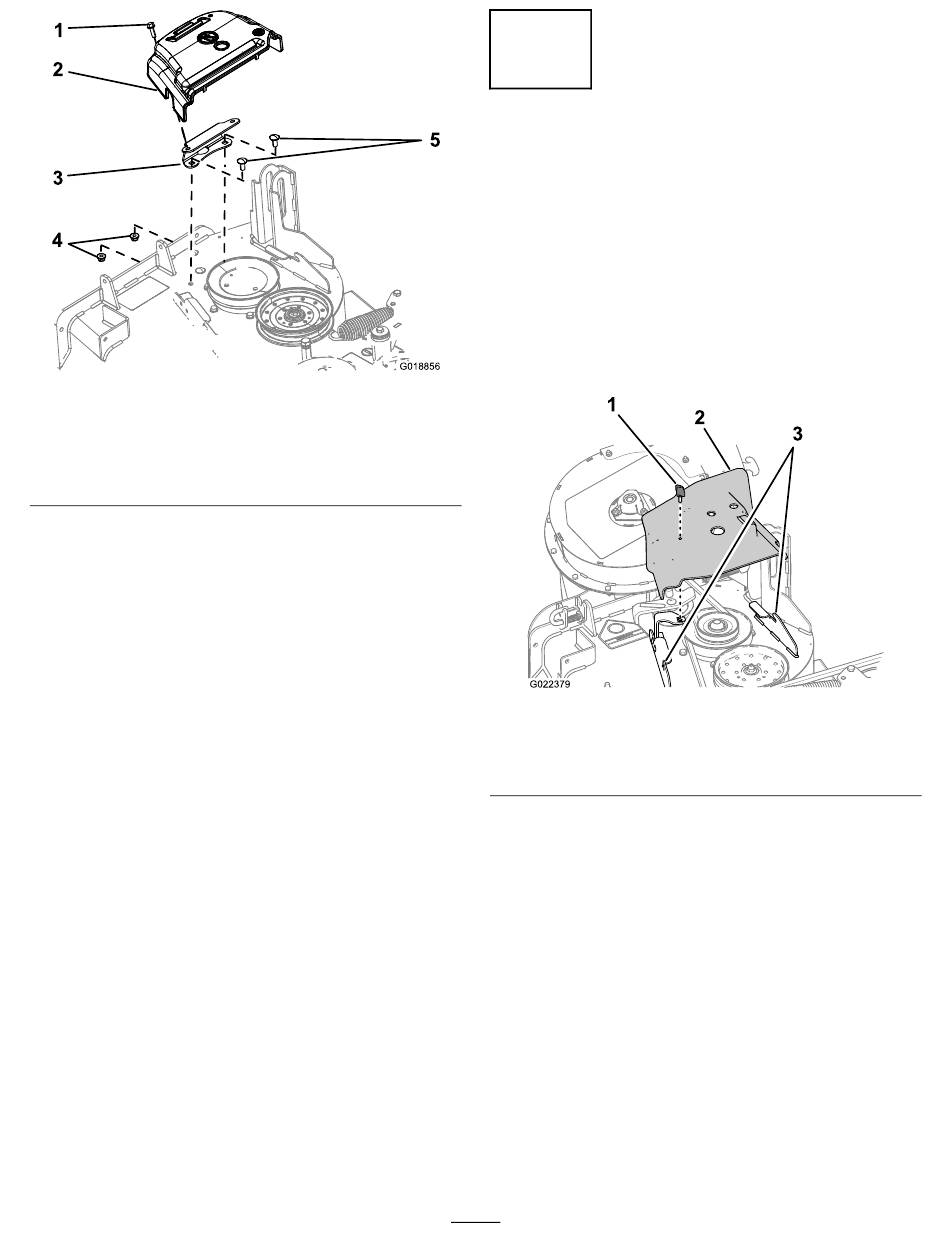

Figuur 2
4. Flensmoer (3/8 inch)
5. Slotbout (3/8 x 7/8 inch)
4
De onderdelen van de
5
blazerset verwijderen (indien
aanwezig)
Geen onderdelen vereist
De riemkap voor de blazer verwijderen
Als de blazerset aanwezig is op de machine, verwijdert u de
riemkap uit de blazer- en aandrijvingsset als volgt:
1. Verwijder de vingerschroef waarmee de riemkap is
G018856
bevestigd (Figuur 3).
1. Vingerschroef
2. Riemkap
2. Beweeg de kap naar buiten tot de rand van de kap
loskomt van de haken in de maaidekflenzen (Figuur 3).
3. Verwijder de kap van het maaidek.
Opmerking: Gooi de vingerschroef weg.
Opmerking: Bewaar de riemkap voor montage
met de CE-set; zie 8 De CE-riemkap monteren
(bladz. 8).
Verwijder de beugel van de riemkap
Als de blazerset aanwezig is op de machine, verwijdert u de
beugel van de riemkap uit de blazer- en aandrijvingsset als
volgt:
1. Verwijder de 2 slotbouten (1/4 x 3/4 inch) en 2
borgmoeren (1/4 inch) waarmee de beugel van de
riemkap bevestigd is aan de voorste flens van het
maaidek (Figuur 2).
3
Figuur 3
3. Haken van
maaidekflenzen
