1
1. Aandrijfpoelie
2. Ventilatorriem
3. Poelie van ventilator
4. Spanpoelie
4. Verwijder de riem van de aandrijfpoelie (Figuur 9).
5. Zet de borgpen van de blazer open en zwaai de blazer
naar buiten (Figuur 8).
6. Verwijder de blazer en de riem van het maaidek.
De montagegaten voor de onderste
CE-kap boren
1. Lijn de onderste CE-onderkap uit met de beugel van
het blazerkanaal; zie Figuur 10.
2
7
6
2
7

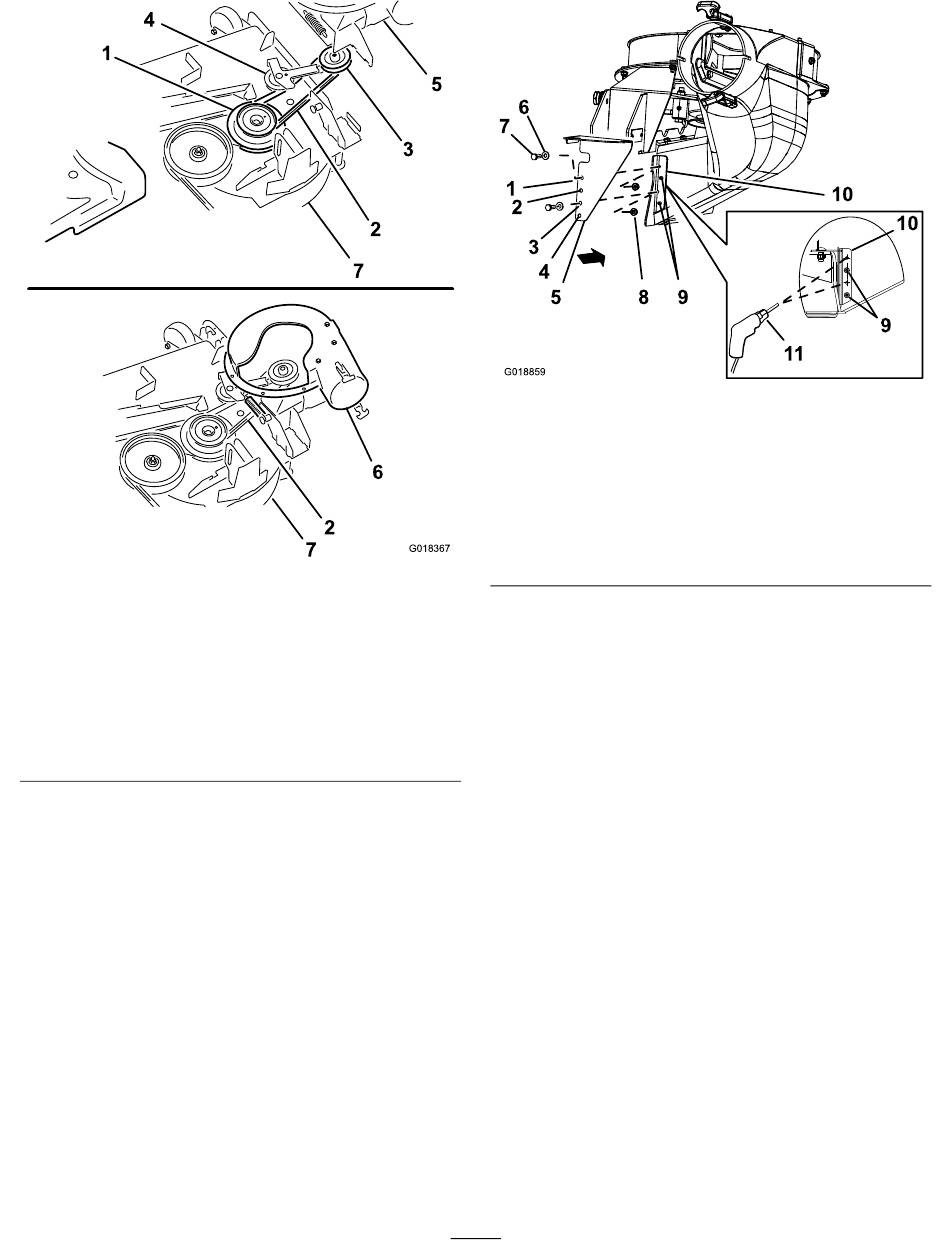

Figuur 9
5. Blazer (behuizing is
verplaatst om de tekening
duidelijker te maken)
6. Blazer op zijn plaats
(behuizing weggelaten
om tekening duidelijker te
maken)
7. Maaidek
5
6
7
3
1
2
3
4
5
G018859
1. Gat 1
2. Gat 2
3. Gat 3
4. Gat 4
5. Onderste CE-kap
G018367
6. Ring
2. Lijn gat 2 en gat 4 van de onderste CE-onderkap
uit met de klinknagels die door de beugel van het
blazerkanaal steken (Figuur 10).
Opmerking: Zorg dat de flens van de onderste
CE-kap (de flens met de gaten) vlak tegen de beugel
van het blazerkanaal zit.
3. Markeer gat 1 en gat 3 van de onderste CE-kap op de
beugel van het blazerkanaal en verwijder de CE-kap
(Figuur 10).
4. Maak op de markeringen van de beugel van het
blazerkanaal een gat met een centerpons.
5. Boor op deze locaties gaten van 7 mm in de beugel van
het blazerkanaal (Figuur 10).
De onderste CE-kap monteren
Opmerking: Monteer de onderste CE-kap op het maaidek
zonder de blazer; raadpleeg de montage-instructies van de 48 inch
E-Z Vac™ blazer- en aandrijvingsset.
1. Lijn de onderste CE-kap uit met de beugel van het
blazerkanaal (Figuur 10).
2. Lijn gat 2 en gat 4 van de onderste CE-kap uit met de
klinknagels die door de beugel van het blazerkanaal
steken (Figuur 10).
3. Bevestig de onderste CE-kap aan de blazer met
2 zeskantbouten (1/4 x 3/4 inch), 2 ringen en 2
7
8
9
11
Figuur 10
7. Zeskantbout (1/4 x
3/4 inch)
8. Borgmoer (1/4 inch)
9. Klinknagels
10. Beugel van blazerkanaal
11. Boor van 7 mm
10
10
9
