CS-850S
Installatie
Voordat u de CS-850S gaat installeren, moet u ervoor zorgen dat de gekozen locatie in het plafond vrij is
van obstructies zoals leidingen en bedrading. Als er geen ruimte is om de achterkant van het plafond te
inspecteren, gebruikt u een balk- en leidingzoeker om de installatieplek te controleren. Plaats de
subwoofer niet te dicht bij verlichting om trillingen te vermijden.
Schakel voordat u de luidspreker monteert de stroom uit op de betreffende locatie.
Ga als volgt te werk om de CS-850S te monteren:
01) Haal de buitenste ring uit het meegeleverde sjabloon. De binnenste ring van het sjabloon dient ter
bescherming van de speaker tijdens het schilderen.
02) Gebruik het sjabloon om een snijlijn op het plafond te tekenen. Zorg dat de cirkel de juiste diameter
heeft (230 mm).
03) Maak met geschikt gereedschap een gat in het plafond op de plaats van de lijn. De flens van de
luidspreker bedekt eventuele onvolkomenheden in het snijwerk.
04) Leg de luidsprekerkabel door het gat. Houd ongeveer 1,5 m kabel over zodat u de luidspreker
gemakkelijk kunt aansluiten.

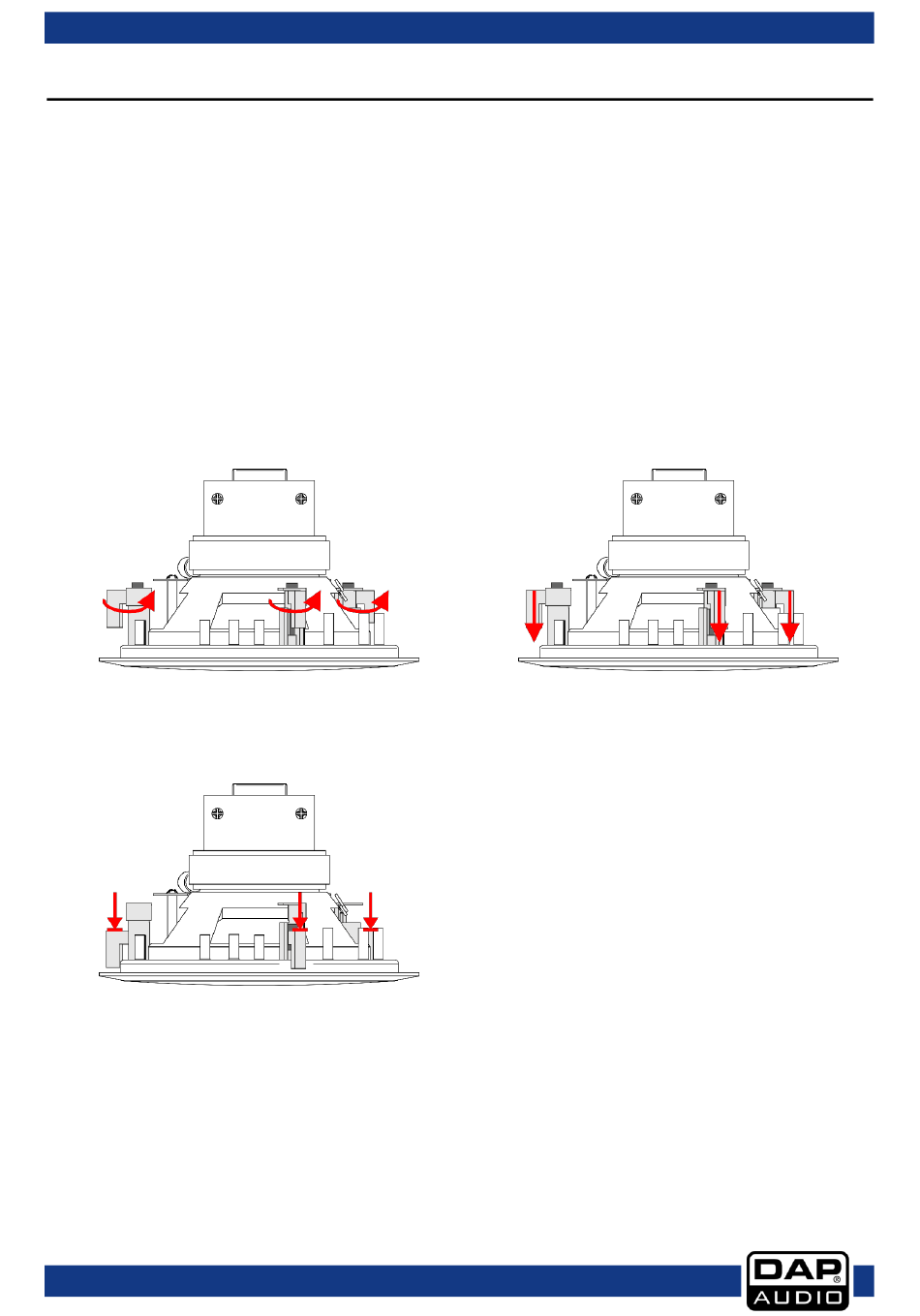

05) Draai de montageklemmen (04) op de subwoofer linksom en duw ze omlaag om ze los te maken
(zie afb. 02 en 03).
06) Duw de montageschroeven (05) op alle 3 montageklemmen (04) in de richting van de achterkant
van het rooster (03), zie afbeelding 04. Het rooster komt los.
07) Verwijder het rooster (03).
08) Sluit de luidsprekerkabel aan op de contactpunten op de luidspreker. Let op de juiste polariteit. Zie
Luidsprekerbedrading op pagina 7.
Bestelcode: D6588
Afb. 02
Afb. 04
6
Afb. 03
