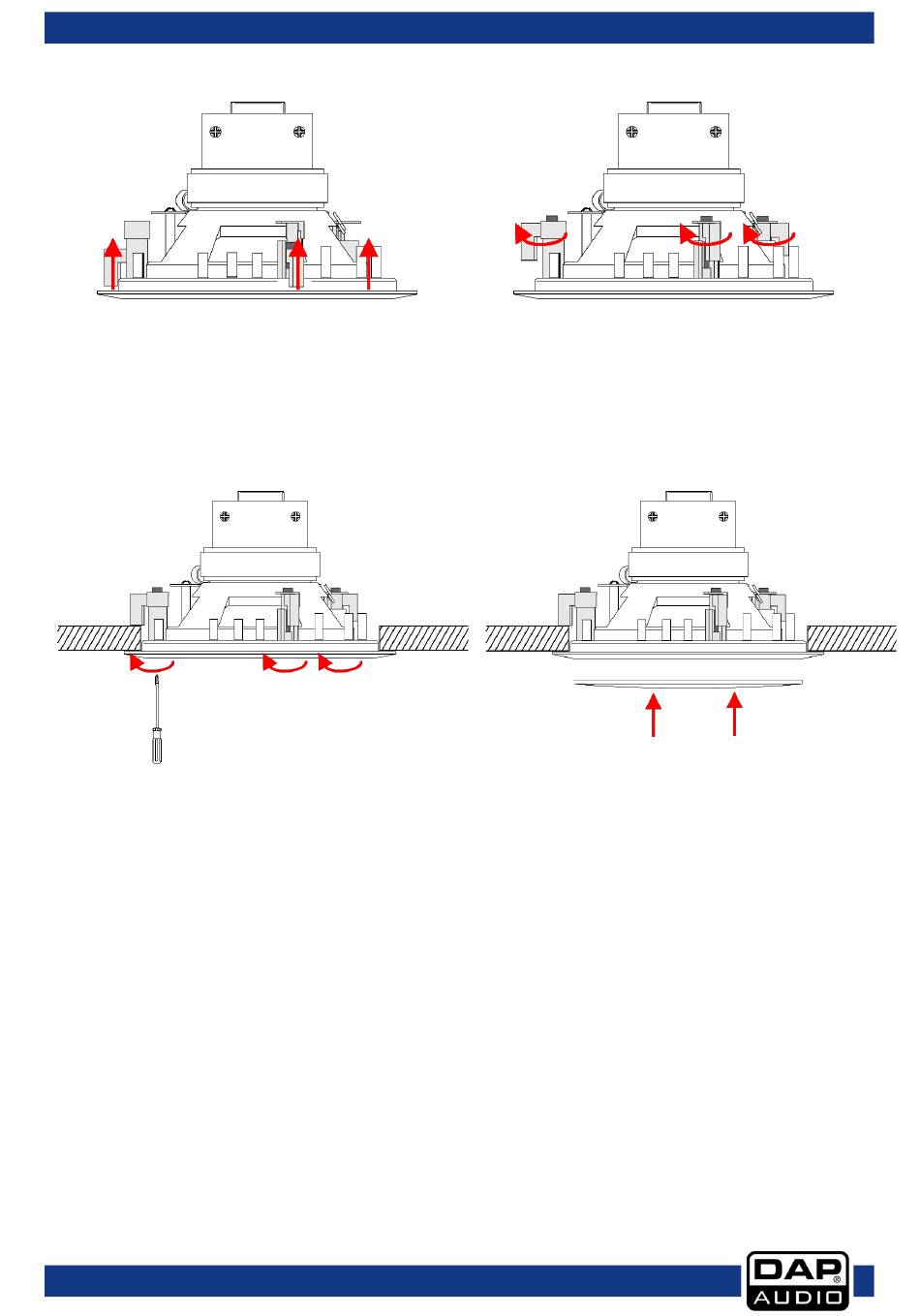

09) Trek de montageklemmen (04) omhoog en draai ze rechtsom, zoals te zien is in afbeelding 05 en 06.
10) Plaats de luidspreker in het gat in het plafond. Zorg dat de flens van het montageframe (01) plat
tegen het plafond zit.
11) Gebruik een kruiskopschroevendraaier om de schroeven (03) langzaam rechtsom te draaien; zie
afbeelding 07. Hierdoor trekken de montageklemmen (04) de luidspreker vast tegen het plafond.
12) Bevestig het rooster (03) op de luidspreker door het voorzichtig in de rand (02) te duwen; zie
afbeelding 08.
Luidsprekerbedrading
Voor optimale prestaties van de subwoofer is het aan te raden om CL2- of CL3-luidsprekerkabels van
goede kwaliteit te gebruiken. Gebruik bedrading met een doorsnede van 2,5 mm voor afstanden langer
dan 20 meter. Voor kortere afstanden is bedrading met een doorsnede van 0,75 of 1,5 mm voldoende.
Zorg ervoor dat de kabel voldoet aan de lokale en nationale voorschriften.
U kunt zelf kiezen welke draden van de subwoofer u wilt aansluiten op de luidsprekerkabel, op basis van
het gewenste vermogen.
Voor 70V-luidsprekersystemen:
●
rood = 50 W, bruin = 30 W, geel = 15 W, groen = 5 W, wit = 3 W, zwart = nuldraad
Voor 100V-luidsprekersystemen:
●
bruin = 50 W, geel = 30 W, groen = 15 W, wit = 5 W, zwart = nuldraad
Let op: Let op de juiste polariteit. Verbind altijd positief met positief en negatief met negatief. Voor het
beste geluid moeten alle luidsprekers in het systeem met dezelfde polariteit zijn aangesloten. Als een van
de luidsprekers in een systeem omgekeerd is aangesloten, gaan de lage frequenties verloren waardoor
de algehele prestaties van het systeem afnemen.
Bestelcode: D6588
